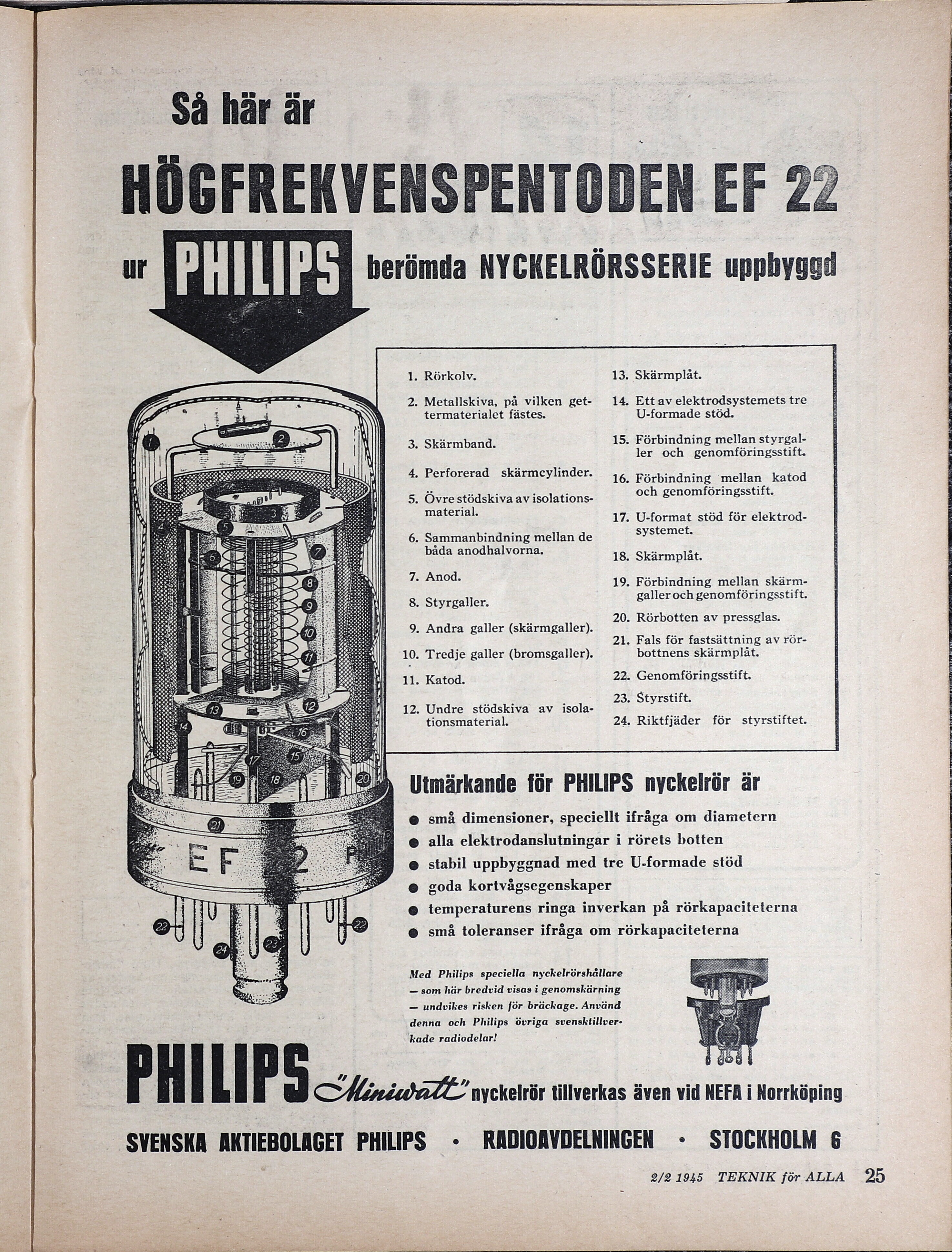

Så här är - 1. Rörkolv. 13. Skärmplåt. 2. Metallskiva, på vilken get- 14. Ettav elektrodsystemets tre termaterialet fästes. U-formade stöd. 3. Skärmband. 15. Förbindning mellan styrgal- ler och genomföringsstift. 4. Perforerad skärmeylinder. 16, Förbindning mellan katod 5. Övre stödskiva av isolations- och genomföringsstift. material. 17. U-format stöd för elektrod- 6. Sammanbindning mellan de Systemet. båda anodhalvorna. 18. Skärmplåt. 7. Anod. 19. Förbindning mellan skärm- 8. Styrgaller galler och genomföringsstift. 20. Rörbotten av las. 9. Andra galler (skärmgaller). Va = brSsasa 21. Fals för fastsättning av rör- 10. Tredje galler (bromsgaller). bottnens skärmplåt. 11. Katod. 22. Genomföringsstift. AFM : 23. Styrstift. 12. Undre stödskiva av isola- tionsmaterial. 24. Riktfjäder för styrstiftet. Utmärkande för PHILIPS nyckelrör är e små dimensioner, speciellt ifråga om diametern e alla elektrodanslutningar i rörets botten stabil uppbyggnad med tre U-formade stöd goda kortvågsegenskaper temperaturens ringa inverkan på rörkapaciteterna små toleranser ifråga om rörkapaciteterna Med Philips speciella nyckelrörshållare — som här bredvid visas i genomskärning — undvikes risken för bräckage. Använd denna och Philips övriga svensktillver- kade radiodelar! ; E H ; LI ; 3 AMiniwatll nyckelrör tillverkas även vid NEFA i Norrköping SVENSKA AKTIEBOLAGET PHILIPS - RADIORVDELNINGEN STOCKHOLM 6 2/2 1945 TEKNIK för ALLA
