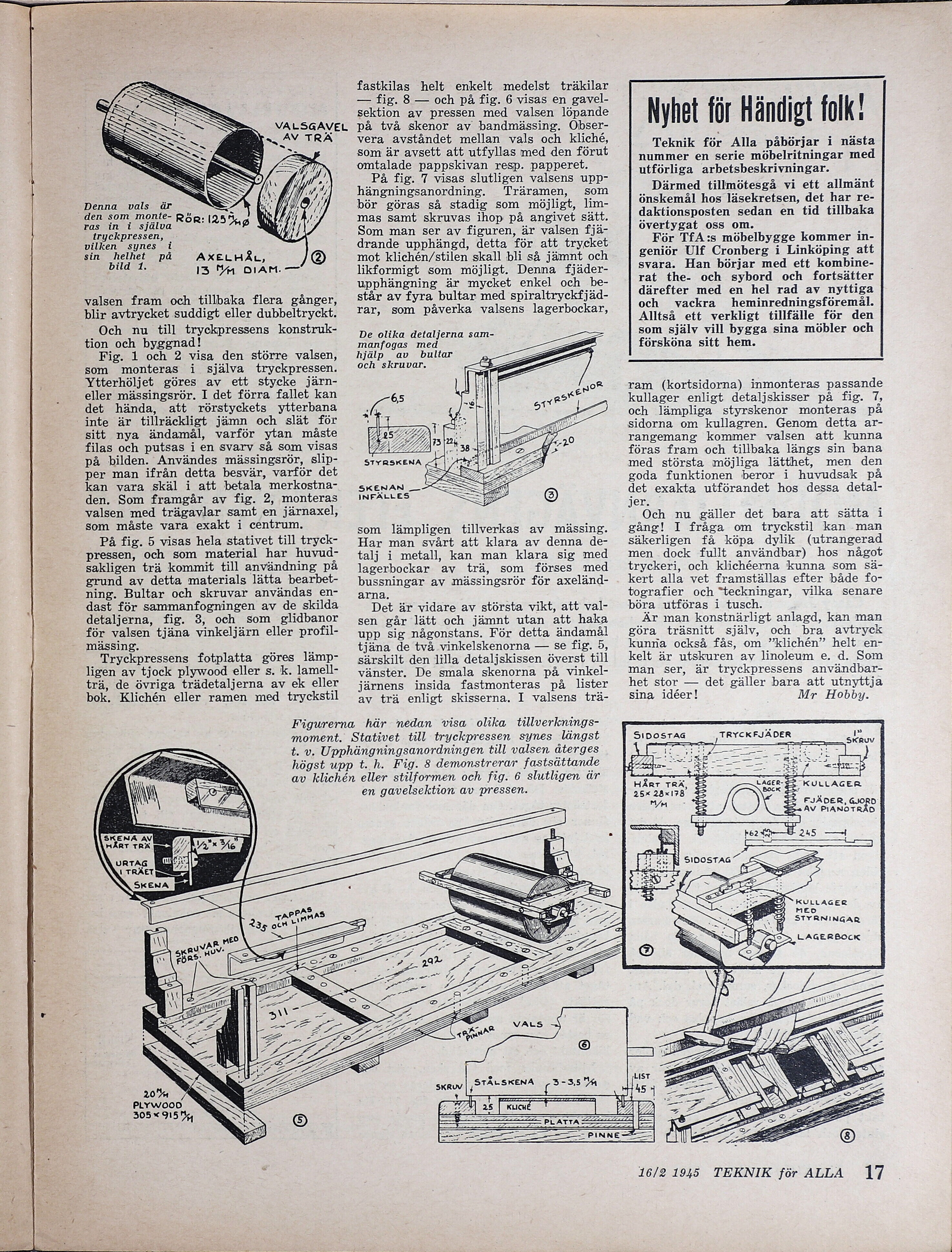

Denna vals är den som monte- Rö: 3 ras in i själva OR: I25 tryckpressen, vilken synes i sin helhet på AXE bild 1. LHÅL, 13 MM DIAM. — valsen fram och tillbaka flera gånger, blir avtrycket suddigt eller dubbeltryckt. " Och nu till tryckpressens konstruk- tion och byggnad! Fig. 1 och 2 visa den större valsen, som monteras i själva tryckpressen. Ytterhöljet göres av ett stycke järn- eller mässingsrör. I det förra fallet kan det hända, att rörstyckets ytterbana inte är tillräckligt jämn och slät för sitt nya ändamål, varför ytan måste filas och putsas i en svarv så som visas på bilden. Användes mässingsrör, slip- per man ifrån detta besvär, varför det kan vara skäl i att betala merkostna- den. Som framgår av fig. 2, monteras valsen med trägavlar samt en järnaxel, som måste vara exakt i centrum. På fig. 5 visas hela stativet till tryck- pressen, och som material har huvud- sakligen trä kommit till användning på grund av detta materials lätta bearbet- ning. Bultar och skruvar användas en- dast för sammanfogningen av de skilda detaljerna, fig. 3, och som glidbanor för valsen tjäna vinkeljärn eller profil- mässing. Tryckpressens fotplatta göres lämp- ligen av tjock plywood eller s. k. lamell- trä, de övriga trädetaljerna av ek eller bok. Klichén eller ramen med tryckstil fastkilas helt enkelt medelst träkilar — fig. 8 — och på fig. 6 visas en gavel- sektion av pressen med valsen löpande på två skenor av bandmässing. Obser- vera avståndet mellan vals och kliché, som är avsett att utfyllas med den förut omtalade pappskivan resp. papperet. På fig. 7 visas slutligen valsens upp- hängningsanordning. Träramen, som bör göras så stadig som möjligt, lim- mas samt skruvas ihop på angivet sätt. Som man ser av figuren, är valsen fjä- drande upphängd, detta för att trycket mot klichén/stilen skall bli så jämnt och likformigt som möjligt. Denna fjäder- upphängning är mycket enkel och be- står av fyra bultar med spiraltryckfjäd- rar, som påverka valsens lagerbockar, manfogas med hjälp av bultar och skruvar. SKENAN — INFÄLLES som lämpligen tillverkas av mässing. Har man svårt att klara av denna de- talj i metall, kan man klara sig med lagerbockar av trä, som förses med bussningar av mässingsrör för axeländ- arna. Det är vidare av största vikt, att val- sen går lätt och jämnt utan att haka upp sig någonstans. För detta ändamål tjäna de två vinkelskenorna — se fig. 5, särskilt den lilla detaljskissen överst till vänster. De smala skenorna på vinkel- järnens insida fastmonteras på lister av trä enligt skisserna. I valsens trä- Figurerna här nedan visa olika tillverknings- moment. Stativet till tryckpressen synes längst 2074 PLYWOOD 305x 915 a t. v. Upphängningsanordningen till valsen återges högst upp t. h. Fig. 8 demonstrerar fastsättande av klichén eller stilformen och fig. 6 slutligen är en gavelsektion av pressen. jSTÅLSKENA e -3,5 "4 Nyhet för Händigt folk! Teknik för Alla påbörjar i nästa nummer en serie möbelritningar med utförliga arbetsbeskrivningar. Därmed tillmötesgå vi ett allmänt önskemål hos läsekretsen, det har re- daktionsposten sedan en tid tillbaka övertygat oss om. För TfA:s möbelbygge kommer in- geniör Ulf Cronberg i Linköping att svara. Han börjar med ett kombine- rat the- och sybord och fortsätter därefter med en hel rad av nyttiga och vackra heminredningsföremål. Alltså ett verkligt tillfälle för den som själv vill bygga sina möbler och försköna sitt hem. ram (kortsidorna) inmonteras passande kullager enligt detaljskisser på fig. 7, och lämpliga styrskenor monteras på sidorna om kullagren. Genom detta ar- rangemang kommer valsen att kunna föras fram och tillbaka längs sin bana med största möjliga lätthet, men den goda funktionen beror i huvudsak på det exakta utförandet hos dessa detal- jer. Och nu gäller det bara att sätta i gång! I fråga om tryckstil kan man säkerligen få köpa dylik (utrangerad men dock fullt användbar) hos något tryckeri, och klichéerna kunna som sä- kert alla vet framställas efter både fo- tografier och "teckningar, vilka senare böra utföras i tusch. Är man konstnärligt anlagd, kan man göra träsnitt själv, och bra avtryck kunna också fås, om ”klichén” helt en- kelt är utskuren av linoleum e. d. Som man ser, är tryckpressens användbar- het stor — det gäller bara att utnyttja sina idéer! Mr Hobby. SIDOSTAG TRYCKFJÄDER De - = - SKRUV Ae SE AEA Sn ES SLÅ z HÅRT TRÄ, -& KULLAGER 25x 28x178 SET MM FJÄDER, GJORD AV PIANO TRÅD KULLAGER MED STYRNINGAR LAGERBOCK Y F 731 25 | KuCK PLATTA == Sn PINNE 16/2 1945 TEKNIK för ALLA 17
