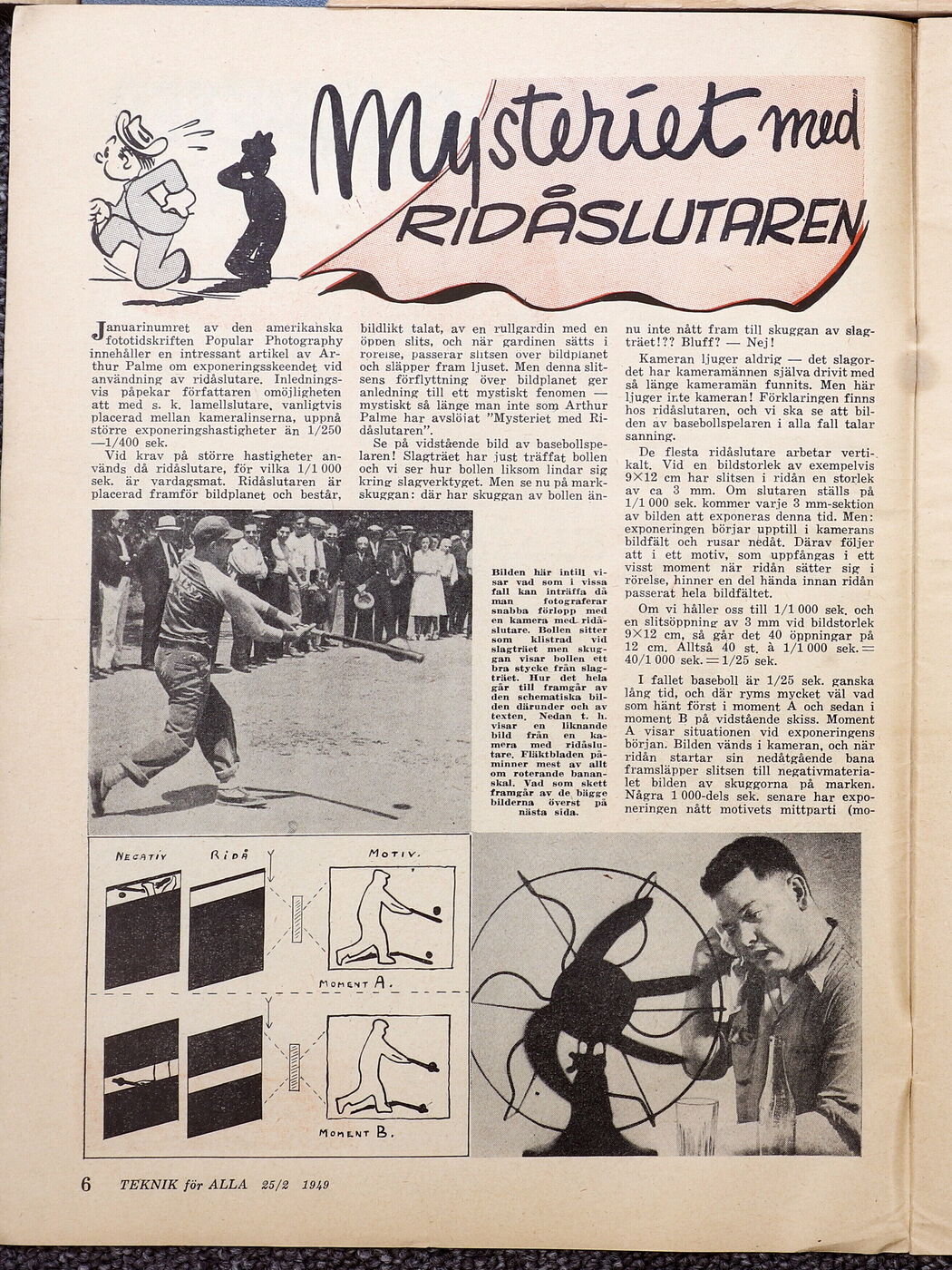

anuarinumret av den amerikanska
fototidskriften Popular Photography
innehåller en intressant artikel av Ar-
thur Palme om exponeringsskeendet vid
användning av ridåslutare. Inlednings-
vis påpekar författaren omöjligheten
att med s. k. lamellslutare, vanligtvis
placerad mellan kameralinserna, uppnå
större exponeringshastigheter än 1/250
—L1/400 sek.
Vid krav på större hastigheter an-
vänds då ridåslutare, för vilka 1/1 000
sek. är vardagsmat. Ridåslutaren är
placerad framför bildplanet och består,
bildlikt talat, av en rullgardin med en
öppen slits, och när gardinen sätts i
rorelse, passerar slitsen over bildplanet
och släpper fram ljuset. Men denna slit-
sens förflyttning över bildplanet ger
anledning till ett mystiskt fenomen —
mystiskt så länge man inte som Arthur
Palme har avslöiat ”Mysteriet med Ri-
dåslutaren”.
Se på vidstående bild av basebollspe-
laren! Slagträet har just träffat bollen
och vi ser hur bollen liksom lindar sig
kring slagverktyget. Men se nu på mark-
skuggan: där har skuggan av bollen än-
Bilden här intill vi-
sar vad som i vissa
fall kan inträffa då
man fotograferar
snabba förlopp med
en kamera med ridå-
slutare. Bollen sitter
som klistrad vid
slagträet men skug-
gan visar bollen ett
bra stycke från slag-
träet. Hur det hela
går till framgår av
den schematiska bil-
den därunder och av
texten, Nedan t. h.
visar en liknande
bild från en ka-
mera med ridåslu-
tare, Fläktbladen på-
minner mest av allt
om roterande banan-
skal. Vad som skett
framgår av de bägge
bilderna överst på
nästa sida.
I INN
AN
N
N
Zz
MonentT B.
6 < TEKNIK för ALLA 25/2 1949
nu inte nått fram till skuggan av slag-
träet!?? Bluff? — Nej!
Kameran ljuger aldrig — det slagor-
det har kameramännen själva drivit med
så länge kameramän funnits. Men här
ljuger inte kameran! Förklaringen finns
hos ridåslutaren, och vi ska se att bil-
den av basebollspelaren i alla fall talar
sanning.
De flesta ridåslutare arbetar verti-
kalt. Vid en bildstorlek av exempelvis
9X12 cm har slitsen i ridån en storlek
av ca 3 mm. Om slutaren ställs på
1/1 000 sek. kommer varje 3 mm-sektion
av bilden att exponeras denna tid. Men:
exponeringen börjar upptill i kamerans
bildfält och rusar nedåt. Därav följer
att i ett motiv, som uppfångas i ett
visst moment när ridån sätter sig i
rörelse, hinner en del hända innan ridån
passerat hela bildfältet.
Om vi håller oss till 1/1 000 sek. och
en slitsöppning av 3 mm vid bildstorlek
X12 cm, så går det 40 öppningar på
12 cm. Alltså 40 st. å 1/1000 sek. =
40/1 000 sek. =1/25 sek.
I fallet baseboll är 1/25 sek. ganska
lång tid, och där ryms mycket väl vad
som hänt först i moment A och sedan i
moment B på vidstående skiss. Moment
A visar situationen vid exponeringens
början. Bilden vänds i kameran, och när
ridån startar sin nedåtgående bana
framsläpper slitsen till negativmateria-
let bilden av skuggorna på marken.
Några 1 000-dels sek. senare har expo-
neringen nått motivets mittparti (mo-
