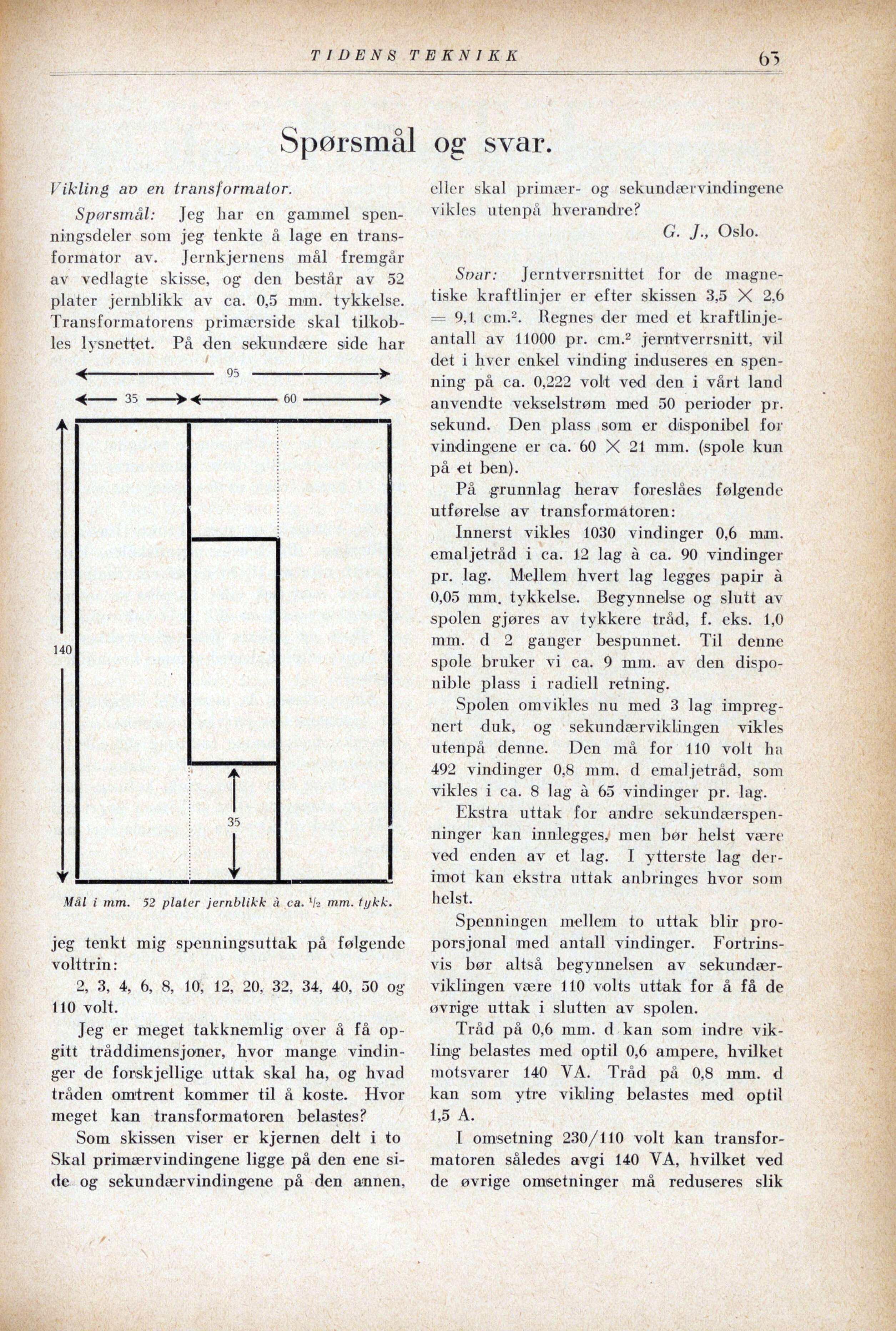

TIDENS TEKNIKK
Spørsmål og svar.
Vikling av en transformator.
Spørsmål: Jeg har en gammel spen-
ningsdeler som jeg tenkte å lage en trans-
formator av. Jernkjernens mål fremgår
av vedlagte skisse, og den består av 52
plater jernblikk av ca. 0,5 mm. tykkelse.
Transformatorens primærside skal tilkob-
les lysnettet. På den sekundære side har
Fj
< 95 >
€— 35 —> < 60 >
Å :
EEE |
140
Eeg
v |
Mål i mm. 52 plater jernblikk å ca.’> mm. tykk.
jeg tenkt mig spenningsuttak på følgende
volttrin:
2, 3, 4, 6, 8, 10, 12, 20, 32, 34, 40, 50 og
110 volt.
Jeg er meget takknemlig over å få op-
gitt tråddimensjoner, hvor mange vindin-
ger de forskjellige uttak skal ha, og hvad
tråden omtrent kommer til å koste. Hvor
meget kan transformatoren belastes?
Som skissen viser er kjernen delt i to
Skal primærvindingene ligge på den ene si-
de og sekundærvindingene på den annen,
eller skal primær- og sekundærvindingene
vikles utenpå hverandre?
G. J., Oslo.
Svar: — Jerntverrsnittet for de magne-
tiske kraftlinjer er efter skissen 3,5 X 2,6
= 91 cm.?. Regnes der med et kraftlinje-
antall av 11000 pr. cm.? jerntverrsnitt, vil
det i hver enkel vinding induseres en spen-
ning på ca. 0,222 volt ved den i vårt land
anvendte vekselstrøm med 50 perioder pr.
sekund. Den plass som er disponibel for
vindingene er ca. 60 X 21 mm. (spole kun
på et ben).
På grunnlag herav foreslåes følgende
utførelse av transformåtoren:
Innerst vikles 1030 vindinger 0,6 mm.
emaljetråd i ca. 12 lag å ca. 90 vindinger
pr. lag. Mellem hvert lag legges papir å
0,05 mm, tykkelse. Begynnelse og slutt av
spolen gjøres av tykkere tråd, f. eks. 1,0
mm. d 2 ganger bespunnet. Til denne
spole bruker vi ca. 9 mm. av den dispo-
nible plass i radiell retning.
Spolen omvikles nu med 3 lag impreg-
nert duk, og sekundærviklingen vikles
utenpå denne. Den må for 110 volt ha
492 vindinger 0,8 mm. d emaljetråd, som
vikles i ca. 8 lag å 65 vindinger pr. lag.
Ekstra uttak for andre sekundærspen-
ninger kan innlegges; men bør helst være
ved enden av et lag. I ytterste lag der-
imot kan ekstra uttak anbringes hvor som
helst.
Spenningen mellem to uttak blir pro-
porsjonal med antall vindinger. Fortrins-
vis bør altså begynnelsen av sekundær-
viklingen være 110 volts uttak for å få de
øvrige uttak i slutten av spolen.
Tråd på 0,6 mm. d kan som indre vik-
ling belastes med optil 0,6 ampere, hvilket
motsvarer 140 VA. Tråd på 08 mm. d
kan som ytre vikling belastes med optil
15 A.
I omsetning 230/110 volt kan transfor-
matoren således avgi 140 VA, hvilket ved
de øvrige omsetninger må reduseres slik
