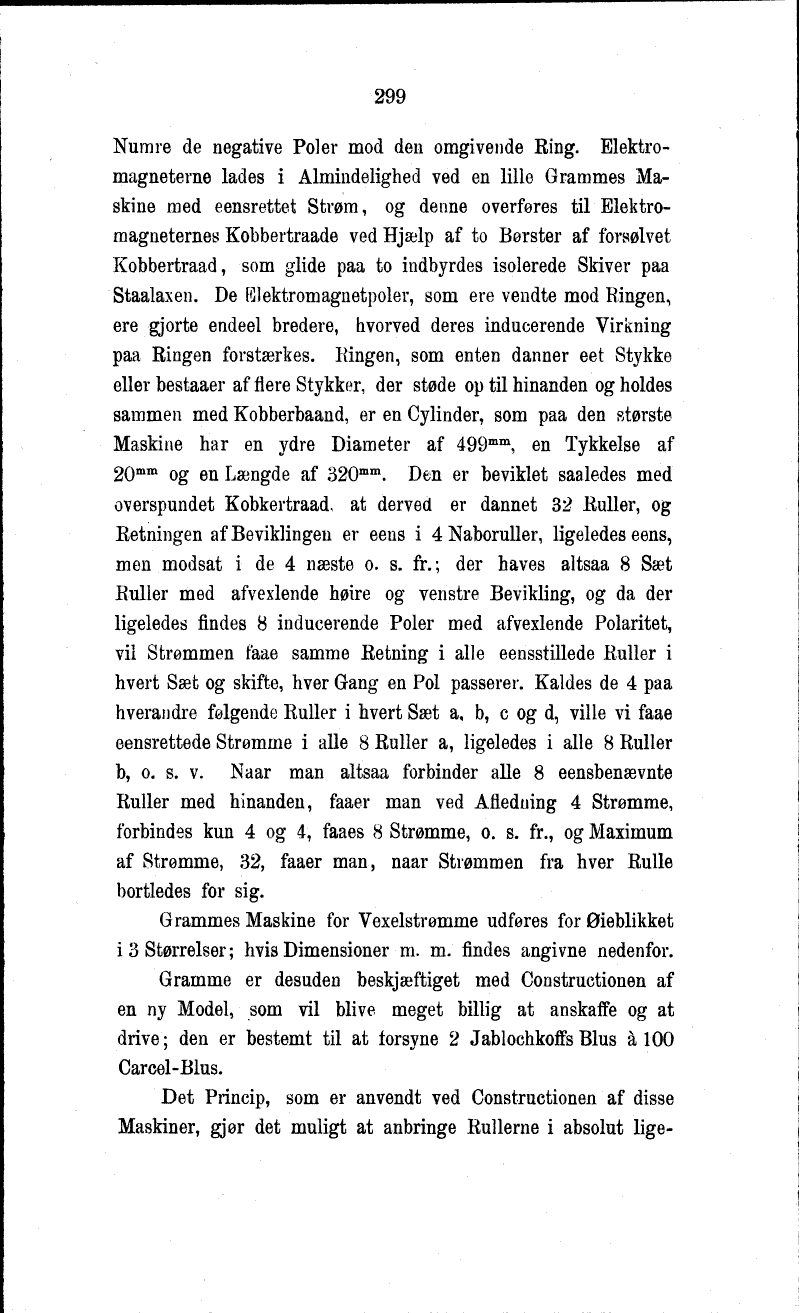

Numre de negative Pol er mod den omgivende Ring.
Elektromagneterne lades i Almindelighed ved en lille Grammes
Maskine med eensrettet Strøm, og denne overføres til
Elektromagneternes Kobbertraade ved Hjælp af to Børster af forsølvet
Kobbertraad, som glide paa to indbyrdes isolerede Skiver paa
Staalaxen. De Elektromagnetpoler, som ere vendte mod Ringen,
ere gjorte endeel bredere, hvorved deres inducerende Virkning
paa Ringen forstærkes. Ringen, som enten danner eet Stykke
eller bestaaer af flere Stykker, der støde op til hinanden og holdes
sammen med Kobberbaand, er en Cylinder, som paa den største
Maskine har en ydre Diameter af 499mm, en Tykkelse af
20mm og en Længde af 320mm. Den er beviklet saaledes med
overspundet Kobkertraad, at derved er dannet 32 Ruller, og
Retningen af Beviklingen er eens i 4 Naboruller, ligeledes eens,
men modsat i de 4 næste o. s. fr.; der haves altsaa 8 Sæt
Ruller med afvexlende høire og venstre Bevikling, og da der
ligeledes findes 8 inducerende Poler med afvexlende Polaritet,
vil Strømmen faae samme Retning i alle eensstillede Ruller i
hvert Sæt og skifte, hver Gang en Pol passerer. Kaldes de 4 paa
hverandre følgende Ruller i hvert Sæt a, b, c og d, ville vi faae
eensrettede Strømme i alle 8 Ruller a, ligeledes i alle 8 Ruller
b, o. s. v. Naar man altsaa forbinder alle 8 eensbenævnte
Ruller med hinanden, faaer man ved Afledning 4 Strømme,
forbindes kun 4 og 4, faaes 8 Strømme, o. s. fr., og Maximum
af Strømme, 32, faaer man, naar Strømmen fra hver Rulle
bortledes for sig.
Grammes Maskine for Vexelstrømme udføres for Øieblikket
i 3 Størrelser; hvis Dimensioner m. m. findes angivne nedenfor.
Gramme er desuden beskjæftiget med Constructionen af
en ny Model, som vil blive meget billig at anskaffe og at
drive; den er bestemt til at forsyne 2 Jablochkoffs Blus à 100
Carcel-Blus.
Det Princip, som er anvendt ved Constructionen af disse
Maskiner, gjør det muligt at anbringe Rullerne i absolut
