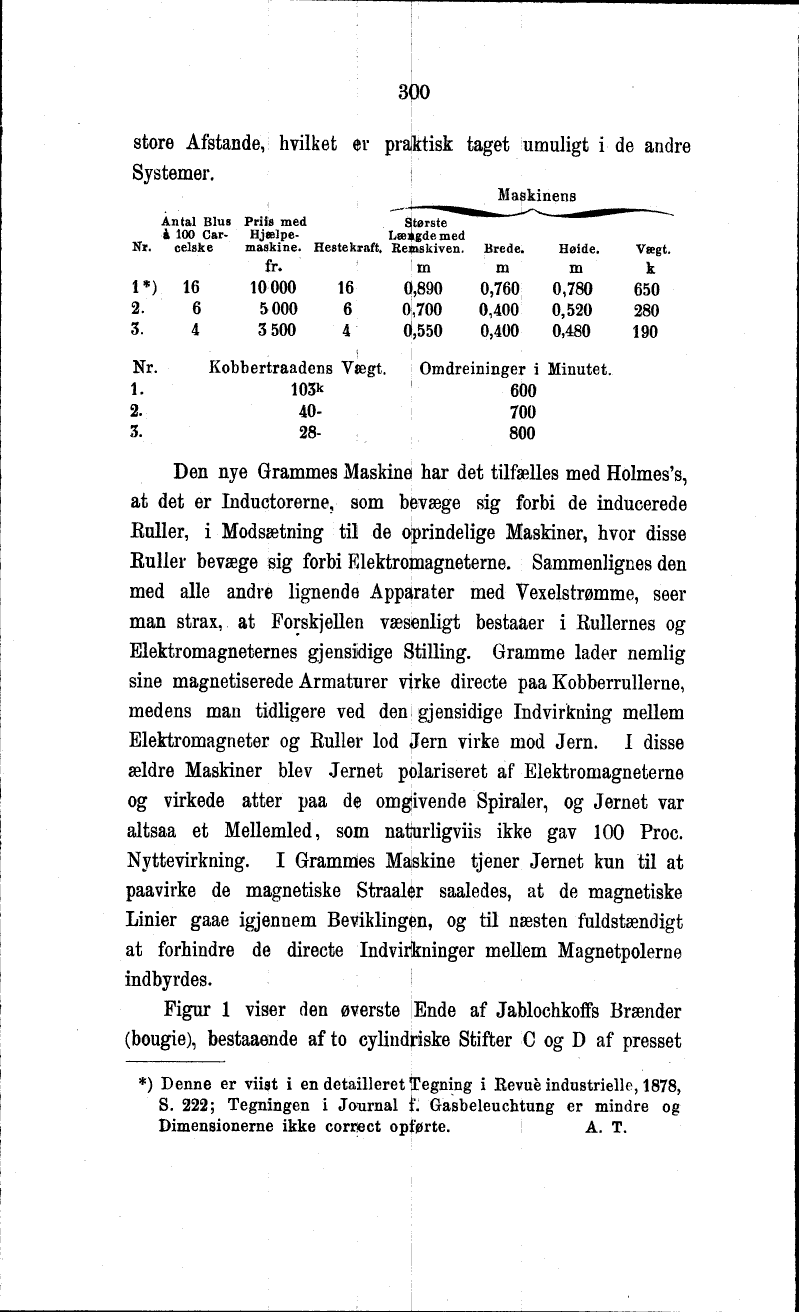

ligestore Afstande, hvilket er pralktisk taget umuligt i de andre
Systemer. !
| Maskinens |
| Nr. | Antal Blus à
100 Carcelske | Priis med
Hjælpemaskine. | Hestekraft. | Største Længde
med Remskiven. | Brede. | Høide. | Vægt. |
| | fr. | | m | m | m | k |
| 1.[1] | 16 | 10 000 | 16 | 0,890 | 0,760 | 0,780 | 650 |
| 2. | 6 | 5 000 | 6 | 0,700 | 0,400 | 0,520 | 280 |
| 3. | 4 | 3 500 | 4 | 0,550 | 0,400 | 0,480 | 190 |
| Nr. | Kobbertraadens
Vægt. | Omdreininger
i Minutet. |
| 1. | 103k | 600 |
| 2. | 40- | 700 |
| 3. | 28- | 800 |
Den nye Grammes Maskine har det tilfælles med Holmes’s,
at det er Inductorerne, som bevæge sig forbi de inducerede
Ruller, i Modsætning til de oprindelige Maskiner, hvor disse
Ruller bevæge sig forbi Elektromagneterne. Sammenlignes den
med alle andre lignende Apparater med Vexelstrømme, seer
man strax, at Forskjellen væsenligt bestaaer i Rullernes og
Elektromagneternes gjensidige Stilling. Gramme lader nemlig
sine magnetiserede Armaturer virke directe paa Kobberrullerne,
medens man tidligere ved den gjensidige Indvirkning mellem
Elektromagneter og Ruller lod Jern virke mod Jern. I disse
ældre Maskiner blev Jernet polariseret af Elektromagneterne
og virkede atter paa de omgivende Spiraler, og Jernet var
altsaa et Mellemled, som naturligviis ikke gav 100 Proc.
Nyttevirkning. I Grammes Maskine tjener Jernet kun til at
paavirke de magnetiske Straaler saaledes, at de magnetiske
Linier gaae igjennem Beviklingen, og til næsten fuldstændigt
at forhindre de directe Indvirkninger mellem Magnetpolerne
indbyrdes.
Figur 1 viser den øverste Ende af Jablochkoffs Brænder
(bougie), bestaaende af to cylindriske Stifter C og D af presset
[1] Denne er viist i en detailleret Tegning i Revuè industrielle, 1878,
S. 222; Tegningen i Journal f. Gasbeleuchtung er mindre og
Dimensionerne ikke correct opførte. A. T.
