Tidsskrift for Physik og Chemi / Syttende Aargang. 1878 / 371 (1862-1878) Author: August Thomsen, Julius Thomsen Table of Contents / Innehåll | << Previous | Next >>
	Project Runeberg | Catalog | Recent Changes | Donate | Comments? |

Full resolution (TIFF) - On this page / på denna sida - Varmegradens Indflydelse paa Qvartsens Dreiningsevne

<< prev. page << föreg. sida <<     >> nästa sida >> next page >>

Below is the raw OCR text from the above scanned image. Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan. Ser du något fel? Korrekturläs sidan nu!

This page has been proofread at least once. (diff) (history)
Denna sida har korrekturlästs minst en gång. (skillnad) (historik)

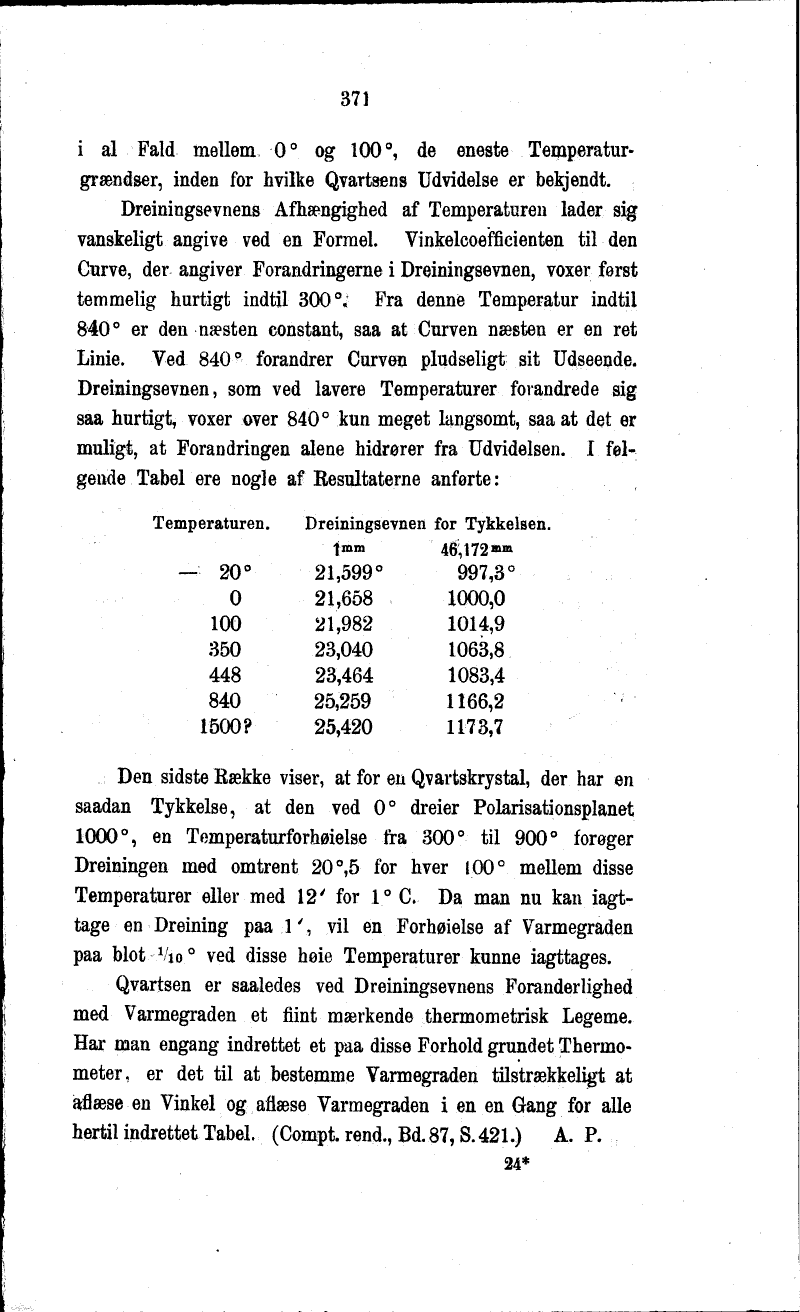

i al Fald mellem 0° og 100°, de eneste
Temperaturgrændser, inden for hvilke Qvartsens Udvidelse er bekjendt.

Dreiningsevnens Afhængighed af Temperaturen lader sig
vanskeligt angive ved en Formel. Vinkelcoefficienten til den
Curve, der angiver Forandringerne i Dreiningsevnen, voxer først
temmelig hurtigt indtil 300°, Fra denne Temperatur indtil
840° er den næsten Constant, saa at Curven næsten er en ret
Linie. Ved 840° forandrer Ourvøn pludseligt sit Udseende.
Dreiningsevnen, som ved lavere Temperaturer forandrede sig
saa hurtigt, voxer over 840° kun meget langsomt, saaat det er
muligt, at Forandringen alene hidrører fra Udvidelsen. I
følgende Tabel ere nogle af Resultaterne anførte:

Temperaturen.	Dreiningsevnen for Tykkelsen,
	1mm	46,172mm
-20°	21,599°	997,3°
0	21,658	1000,0
100	21,982	1014,9
350	23,040	1063,8
448	23,464	1083,4
840	25,259	1166,2
1500?	25,420	1173,7

Den sidste Række viser, at for en Qvartskrystal, der har en
saadan Tykkelse, at den ved 0° dreier Polarisationsplanet
1000°, en Temperaturforhøielse fra 300° til 900° forøger
Dreiningen med omtrent 20°,5 for hver 100° mellem disse
Temperaturer eller med 12’ for 1°C. Da man nu kan
iagttage en Dreining paa 1’, vil en Forhøielse af Varmegraden
paa blot 1/10° ved disse høie Temperaturer kunne iagttages.

Qvartsen er saaledes ved Dreiningsevnens Foranderlighed
med Varmegraden et fiint mærkende thermometrisk Legeme.
Har man engang indrettet et paa disse Forhold grundet
Thermometer, er det til at bestemme Varmegraden tilstrækkeligt at
aflæse en Vinkel og aflæse Varmegraden i en en Gang for alle
hertil indrettet Tabel. (Compt. rend., Bd. 87, S. 421.)

A. P.

<< prev. page << föreg. sida <<     >> nästa sida >> next page >>
