ÅNGTURBINEN
95
I fig. 26 se vi underdelen till en turbin med blott tre
lågtryckshjul. I figuren synes underhalvorna av turbinaxelns lager samt
underhalvorna av mellanväggarna med däri fastsittande ledskovlar.

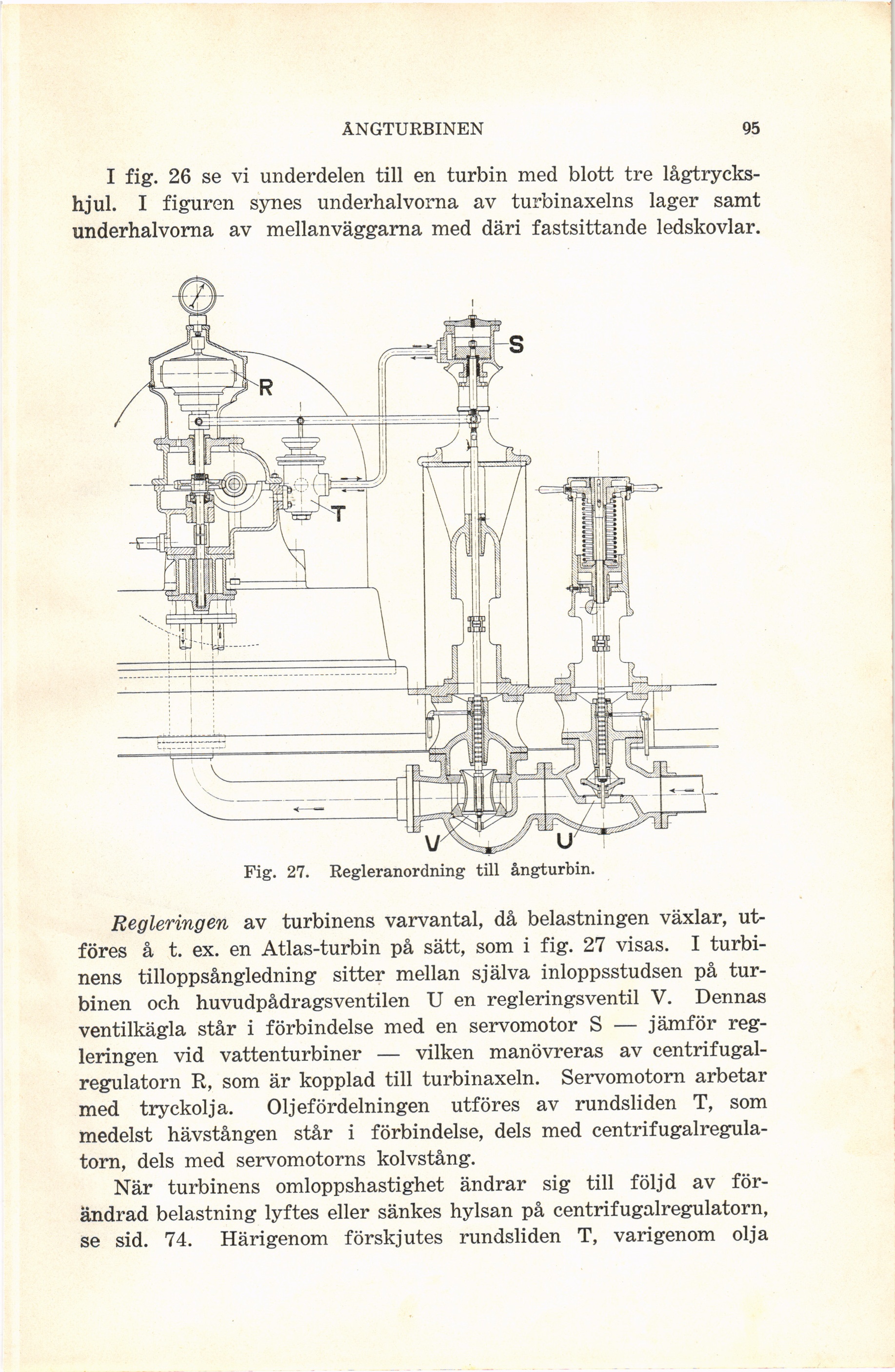

Fig. 27. Regleranordning till ångturbin.
Regleringen av turbinens varvantal, då belastningen växlar,
utföres å t. ex. en Atlas-turbin på sätt, som i fig. 27 visas. I
turbinens tilloppsångledning sitter mellan själva inloppsstudsen på
turbinen och huvudpådragsventilen U en regleringsventil V. Dennas
ventilkägla står i förbindelse med en servomotor S — jämför
regleringen vid vattenturbiner — vilken manövreras av
centrifugal-regulatorn R, som är kopplad till turbinaxeln. Servomotorn arbetar
med tryckolja. Oljefördelningen utföres av rundsliden T, som
medelst hävstången står i förbindelse, dels med
centrifugalregula-torn, dels med servomotorns kolvstång.
När turbinens omloppshastighet ändrar sig till följd av
förändrad belastning lyftes eller sänkes hylsan på centrifugalregulatorn,
se sid. 74. Härigenom förskjutes rundsliden T, varigenom olja
