’226
ANDRA DELEN. INSTRUMENT OCH APPARATER
de träffa på en annan svängningskrets (antennsystem) med samma
frekvens som den antenn, från vilken sändnigen utgår, förmå de
sätta elektronerna i kraftig rörelse. Vill man inducera elektriska
svängningar från en svängningskrets över på en annan, vars frekvens kan
varieras, t. ex. genom att ändra dess kondensators kapacitet, så kan
man icke åstadkomma vidare starka strömmar i den andra kretsen,
förrän dess kondensator är inställd så, att produkten av kapacitet
och självinduktionen i denna krets är precis lika med produkten av
kapacitet och självinduktion i den andra kretsen. Med andra ord, de
två sändningskretsarna skola vara avstämda till samma frekvens,
innan en kraftig induktionsverkan mellan dem kan äga rum.
a. b. c.

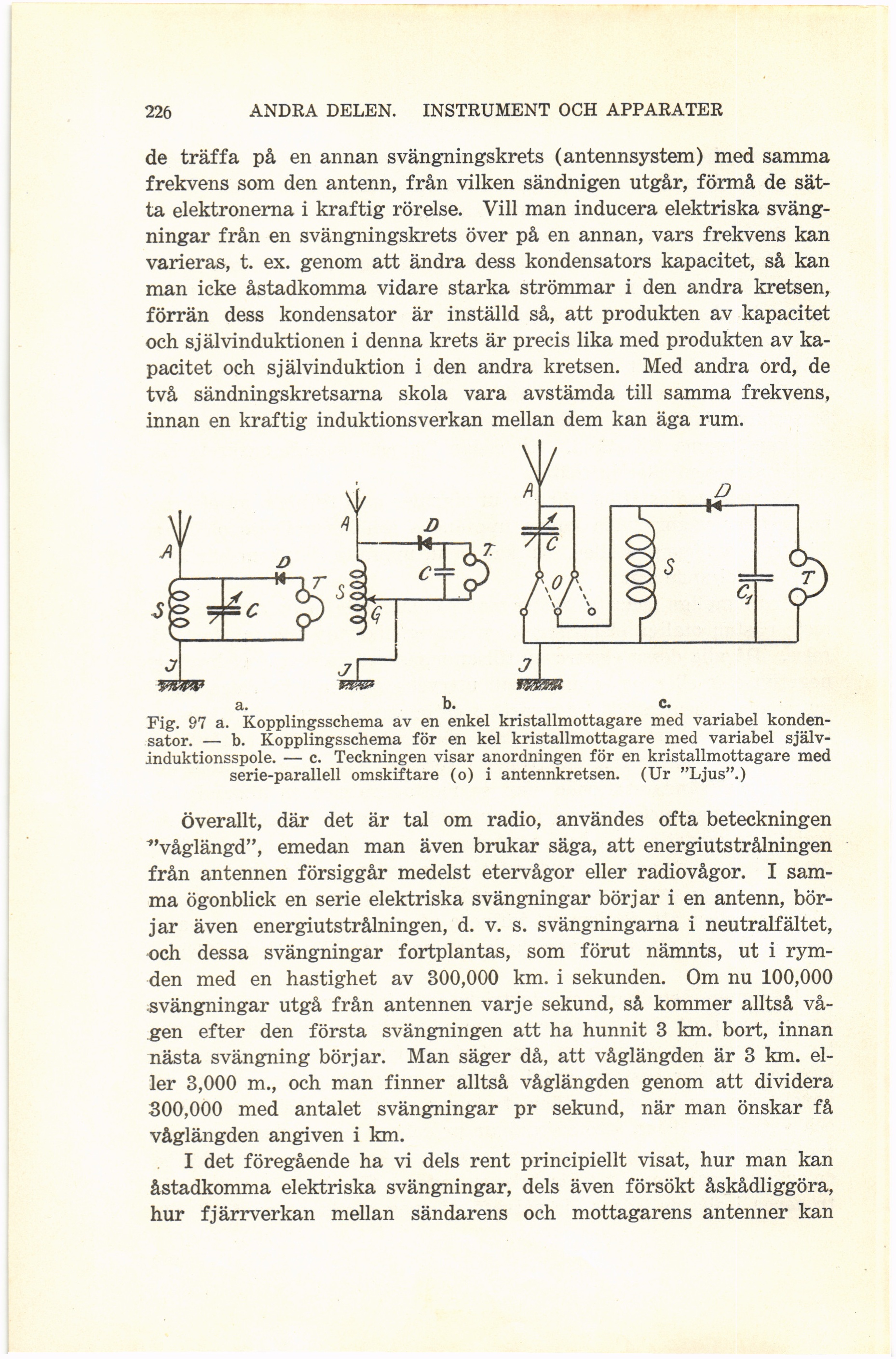

Fig. 97 a. Kopplingsschema av en enkel kristallmottagare med variabel
kondensator. — b. Kopplingsschema för en kel kristallmottagare med variabel
själv-induktionsspole. — c. Teckningen visar anordningen för en kristallmottagare med
serie-parallell omskiftare (o) i antennkretsen. (Ur "Ljus".)
Överallt, där det är tal om radio, användes ofta beteckningen
"väglängd", emedan man även brukar säga, att energiutstrålningen
från antennen försiggår medelst etervågor eller radiovågor. I
samma ögonblick en serie elektriska svängningar börjar i en antenn,
börjar även energiutstrålningen, d. v. s. svängningarna i neutralfältet,
och dessa svängningar fortplantas, som förut nämnts, ut i
rymden med en hastighet av 300,000 km. i sekunden. Om nu 100,000
svängningar utgå från antennen varje sekund, så kommer alltså
vågen efter den första svängningen att ha hunnit 3 km. bort, innan
nästa svängning börjar. Man säger då, att våglängden är 3 km.
eller 3,000 m., och man finner alltså våglängden genom att dividera
300,000 med antalet svängningar pr sekund, när man önskar få
våglängden angiven i km.
I det föregående ha vi dels rent principiellt visat, hur man kan
åstadkomma elektriska svängningar, dels även försökt åskådliggöra,
hur fjärrverkan mellan sändarens och mottagarens antenner kan
