MODERNA MÄTMETODER. VIKTIGARE MÄTINSTRUMENT.
155

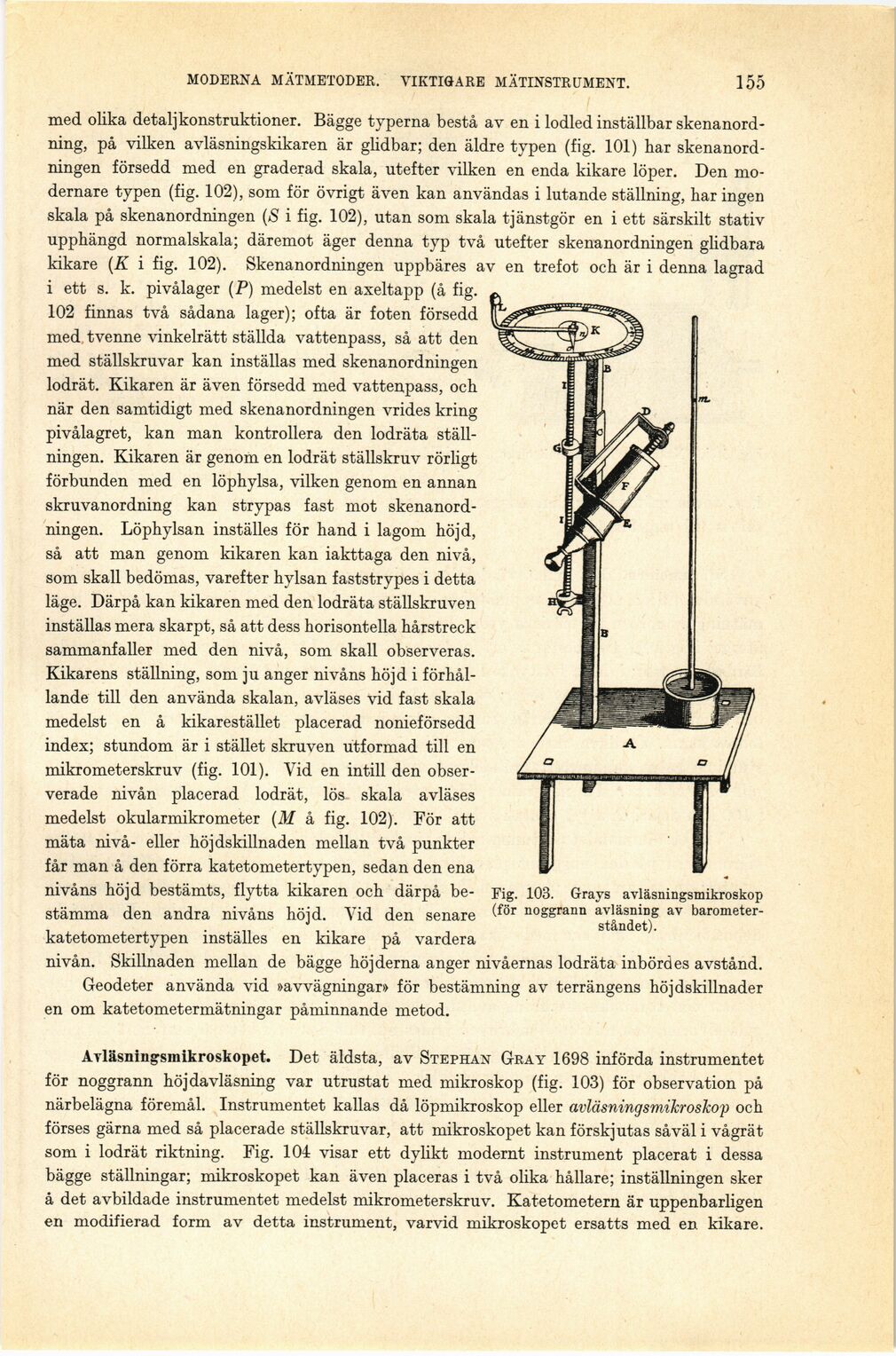

Fig. 103. Grays avläsningsmikroskop
(för noggrann avläsning av
barometerståndet).
med olika detaljkonstruktioner. Bägge typerna bestå av en i lodled inställbar
skenanordning, på vilken avläsningskikaren är glidbar; den äldre typen (fig. 101) har
skenanordningen försedd med en graderad skala, utefter vilken en enda kikare löper. Den
modernare typen (fig. 102), som för övrigt även kan användas i lutande ställning, har ingen
skala på skenanordningen (S i fig. 102), utan som skala tjänstgör en i ett särskilt stativ
upphängd normalskala; däremot äger denna typ två utefter skenanordningen glidbara
kikare (K i fig. 102). Skenanordningen uppbäres av en trefot och är i denna lagrad
i ett s. k. pivålager (P) medelst en axeltapp (å fig.
102 finnas två sådana lager); ofta är foten försedd
med tvenne vinkelrätt ställda vattenpass, så att den
med ställskruvar kan inställas med skenanordningen
lodrät. Kikaren är även försedd med vattenpass, och
när den samtidigt med skenanordningen vrides kring
pivålagret, kan man kontrollera den lodräta
ställningen. Kikaren är genom en lodrät ställskruv rörligt
förbunden med en löphylsa, vilken genom en annan
skruvanordning kan strypas fast mot
skenanordningen. Löphylsan inställes för hand i lagom höjd,
så att man genom kikaren kan iakttaga den nivå,
som skall bedömas, varefter hylsan faststrypes i detta
läge. Därpå kan kikaren med den lodräta ställskruven
inställas mera skarpt, så att dess horisontella hårstreck
sammanfaller med den nivå, som skall observeras.
Kikarens ställning, som ju anger nivåns höjd i
förhållande till den använda skalan, avläses vid fast skala
medelst en å kikarestället placerad nonieförsedd
index; stundom är i stället skruven utformad till en
mikrometerskruv (fig. 101). Vid en intill den
observerade nivån placerad lodrät, lös skala avläses
medelst okularmikrometer (M å fig. 102). För att
mäta nivå- eller höjdskillnaden mellan två punkter
får man å den förra katetometertypen, sedan den ena
nivåns höjd bestämts, flytta kikaren och därpå
bestämma den andra nivåns höjd. Vid den senare
katetometertypen inställes en kikare på vardera
nivån. Skillnaden mellan de bägge höjderna anger nivåernas lodräta inbördes avstånd.
Geodeter använda vid »avvägningar» för bestämning av terrängens höjdskillnader
en om katetometermätningar påminnande metod.
Avläsningsmikroskopet. Det äldsta, av Stephan Gray 1698 införda instrumentet
för noggrann höjdavläsning var utrustat med mikroskop (fig. 103) för observation på
närbelägna föremål. Instrumentet kallas då löpmikroskop eller avläsningsmikroskop och
förses gärna med så placerade ställskruvar, att mikroskopet kan förskjutas såväl i vågrät
som i lodrät riktning. Fig. 104 visar ett dylikt modernt instrument placerat i dessa
bägge ställningar; mikroskopet kan även placeras i två olika hållare; inställningen sker
å det avbildade instrumentet medelst mikrometerskruv. Katetometern är uppenbarligen
en modifierad form av detta instrument, varvid mikroskopet ersatts med en kikare.
