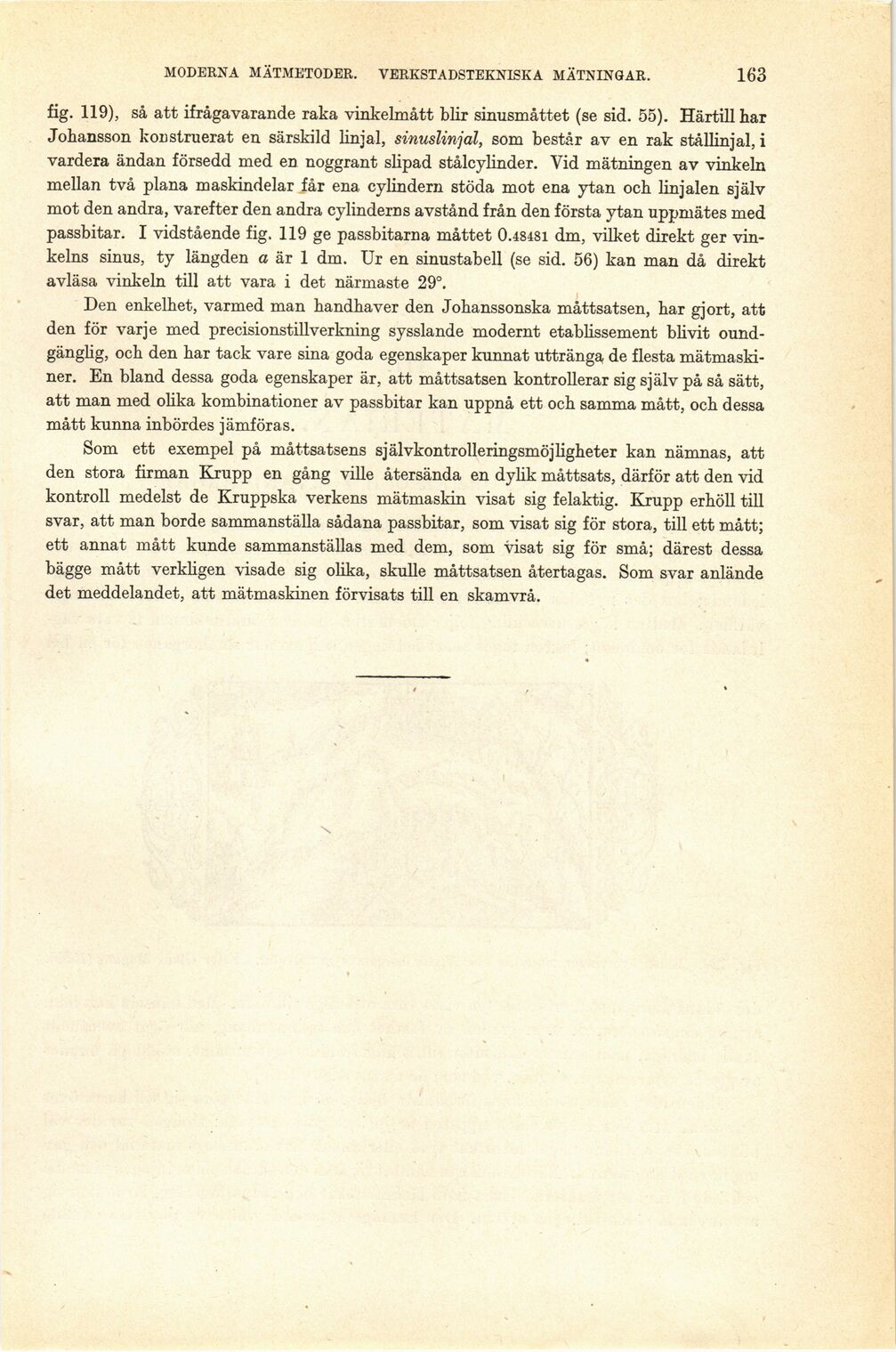

MODERNA MÄTMETODER. VERKSTADSTEKNISKA MÄTNINGAR.
163
fig. 119), så att ifrågavarande raka vinkelmått blir sinusmåttet (se sid. 55). Härtill har
Johansson konstruerat en särskild linjal, sinuslinjal, som består av en rak stållinjal, i
vardera ändan försedd med en noggrant slipad stålcylinder. Vid mätningen av vinkeln
mellan två plana maskindelar får ena cylindern stöda mot ena ytan och linjalen själv
mot den andra, varefter den andra cylinderns avstånd från den första ytan uppmätes med
passbitar. I vidstående fig. 119 ge passbitarna måttet 0.48481 dm, vilket direkt ger
vinkelns sinus, ty längden a är 1 dm. Ur en sinustabell (se sid. 56) kan man då direkt
avläsa vinkeln till att vara i det närmaste 29°.
Den enkelhet, varmed man handhaver den Johanssonska måttsatsen, har gjort, att
den för varje med precisionstillverkning sysslande modernt etablissement bli vit
oundgänglig, och den har tack vare sina goda egenskaper kunnat uttränga de flesta
mätmaski-ner. En bland dessa goda egenskaper är, att måttsatsen kontrollerar sig själv på så sätt,
att man med olika kombinationer av passbitar kan uppnå ett och samma mått, och dessa
mått kunna inbördes jämföras.
Som ett exempel på måttsatsens självkontrolleringsmöjligheter kan nämnas, att
den stora firman Krupp en gång ville återsända en dylik måttsats, därför att den vid
kontroll medelst de Kruppska verkens mätmaskin visat sig felaktig. Krupp erhöll till
svar, att man borde sammanställa sådana passbitar, som visat sig för stora, till ett mått;
ett annat mått kunde sammanställas med dem, som visat sig för små; därest dessa
bägge mått verkligen visade sig olika, skulle måttsatsen återtagas. Som svar anlände
det meddelandet, att mätmaskinen förvisats till en skamvrå.
