ÅNGPANNOR. OLIKA ELDSTÄDER OCH ELDNINGSAPPARATER.
317
lig trapprost och. således lämnande lämpligt avpassade mellanrum för luften mellan varje
trappsteg. Dessa plattor benämnas »brännplåtan och kunna lätt utbytas. Vid foten
av varje roststav är löst vidkopplad en slaggrost (5), som i andra ändan vilar på en tredje
rostbalk (6).
Samtliga roststavar erhålla en sakta oscillerande rörelse från en elektromotor genom
växellådan (9), som sätter armen (8) i en upp- och nedåtgående rörelse. Denna hävarm
är lagrad å axeln (7) och förbunden med ett tvärstycke, vars båda ändar genom stängerna
(10) äro förenade med roststavarna. Antalet fram- och återgående rörelser, pr minut
•—3, liksom även rörelsernas storlek, c:a 50 mm, kan regleras och avpassas efter pannans
belastning.

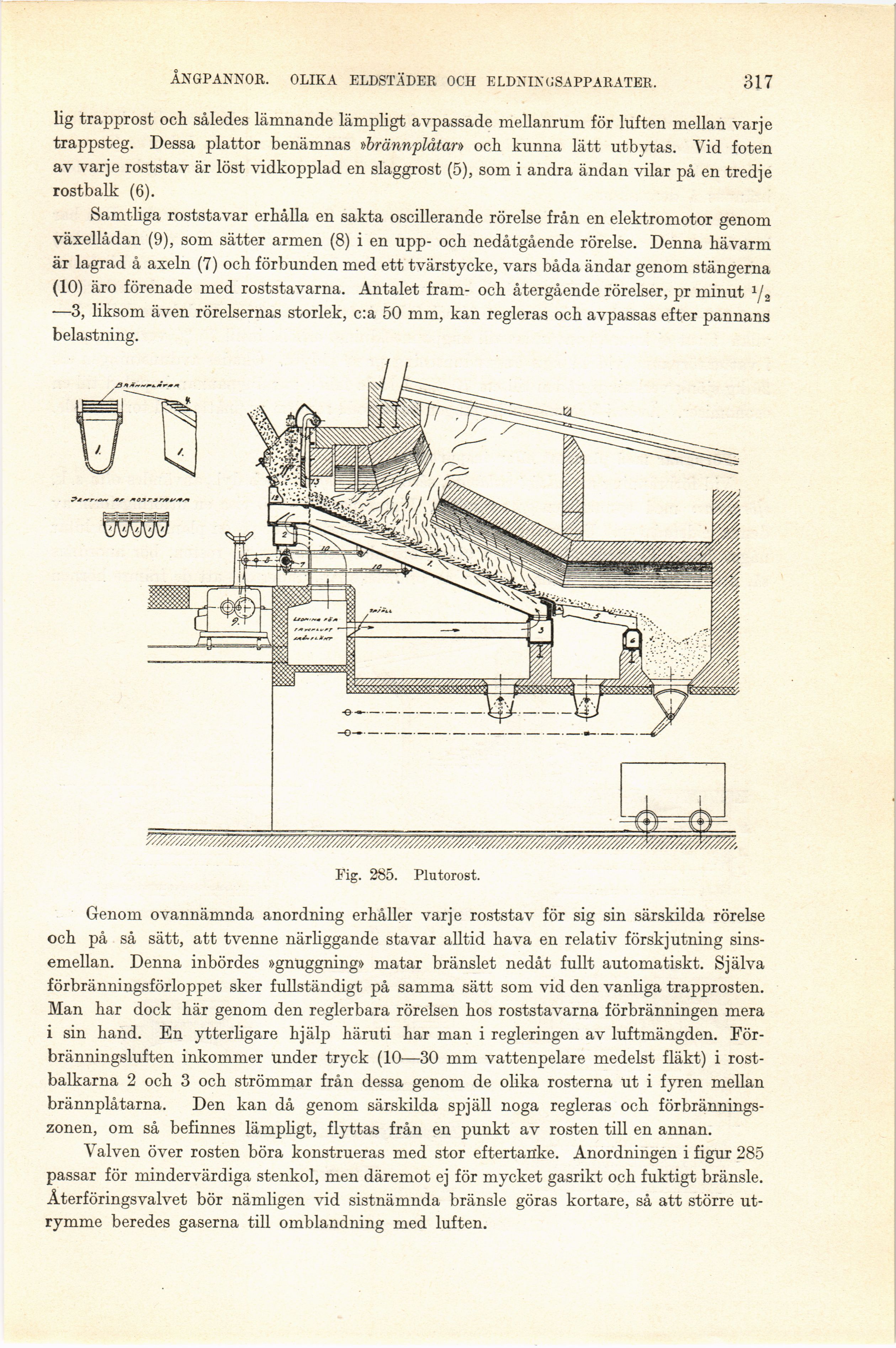

Fig. 285. Plutorost.
Genom ovannämnda anordning erhåller varje roststav för sig sin särskilda rörelse
och på så sätt, att tvenne närliggande stavar alltid hava en relativ förskjutning
sinsemellan. Denna inbördes »gnuggning» matar bränslet nedåt fullt automatiskt. Själva
förbränningsförloppet sker fullständigt på samma sätt som vid den vanliga trapprosten.
Man har dock här genom den reglerbara rörelsen hos roststavarna förbränningen mera
i sin hand. En ytterligare hjälp häruti har man i regleringen av luftmängden.
Eör-bränningsluften inkommer under tryck (10—30 mm vattenpelare medelst fläkt) i
rost-balkarna 2 och 3 och strömmar från dessa genom de olika rosterna ut i fyren mellan
brännplåtarna. Den kan då genom särskilda spjäll noga regleras och
förbrännings-zonen, om så befinnes lämpligt, flyttas från en punkt av rosten till en annan.
Valven över rosten böra konstrueras med stor eftertanke. Anordningen i figur 285
passar för mindervärdiga stenkol, men däremot ej för mycket gasrikt och fuktigt bränsle.
Återföringsvalvet bör nämligen vid sistnämnda bränsle göras kortare, så att större
utrymme beredes gaserna till omblandning med luften.
