362
ÅNGTEKNIKEN.

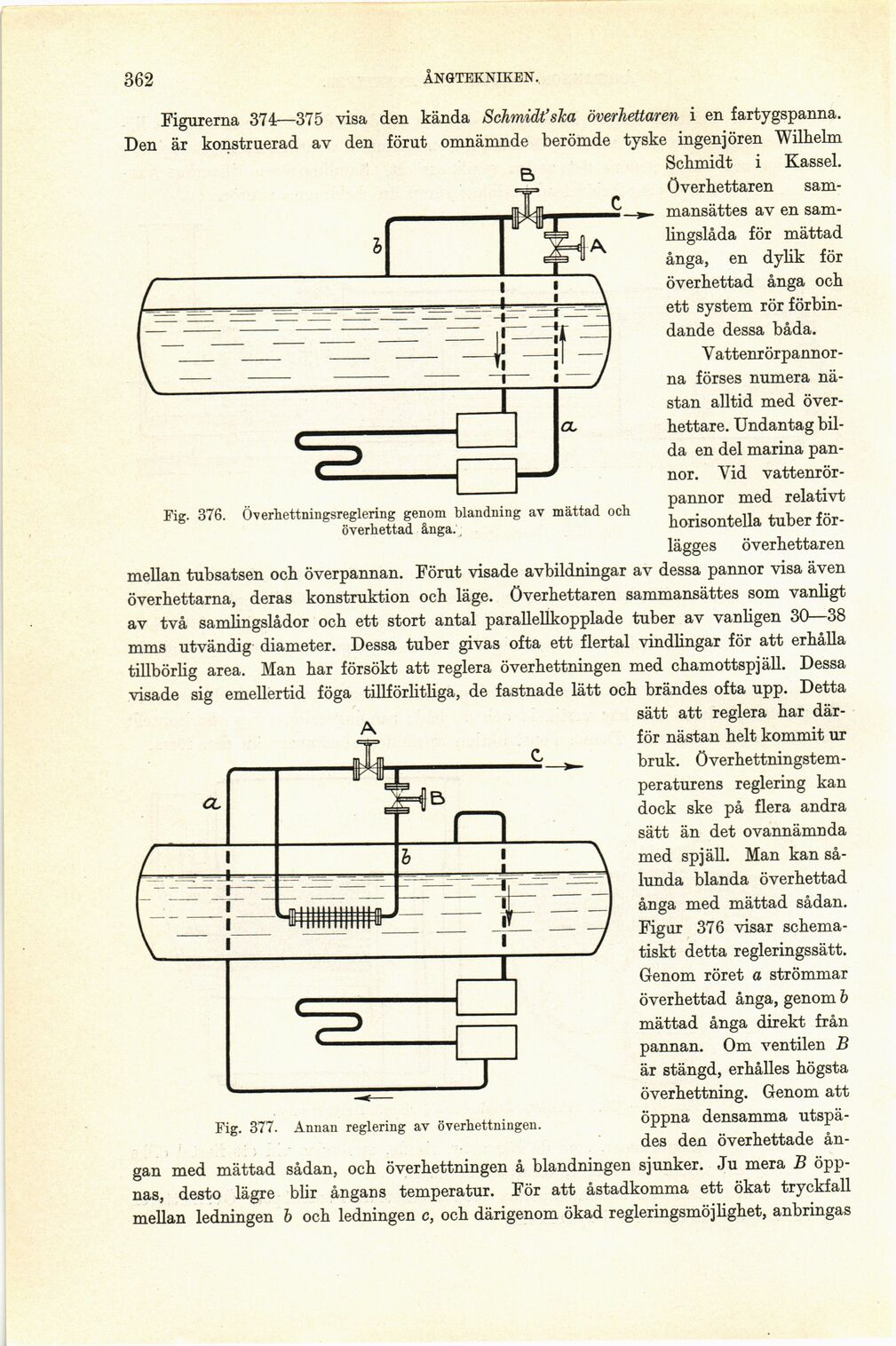

Fig. 376. Överhettningsreglering genom blandning av mättad och
överhettad ånga.;
A
Fig. 377. Annan reglering av överhettningen.
Figurerna 374—375 visa den kända Schmidt’ska överhettaren i en fartygspanna.
Den är konstruerad av den förut omnämnde berömde tyske ingenjören Wilhelm
Schmidt i Kassel.
överhettaren
sam-mansättes av en
sam-lingslåda för mättad
ånga, en dylik för
överhettad ånga och
ett system rör
förbindande dessa båda.
V attenr
örpannor-na förses numera
nästan alltid med
överhettare. Undantag
bilda en del marina
pannor. Vid
vattenrörpannor med relativt
horisontella tuber
för-lägges överhettaren
mellan tubsatsen och överpannan. Förut visade avbildningar av dessa pannor visa även
överhettarna, deras konstruktion och läge, överhettaren sammansättes som vanligt
av två samlingslådor och ett stort antal parallellkopplade tuber av vanligen 30—38
mms utvändig diameter. Dessa tuber givas ofta ett flertal vindlingar för att erhålla
tillbörlig area. Man har försökt att reglera överhettningen med chamottspjäll. Dessa
visade sig emellertid föga tillförlitliga, de fastnade lätt och brändes ofta upp. Detta
sätt att reglera har
därför nästan helt kommit ur
bruk,
överhettningstem-peraturens reglering kan
dock ske på flera andra
sätt än det ovannämnda
med spjäll. Man kan
sålunda blanda överhettad
ånga med mättad sådan.
Figur 376 visar
schematiskt detta regleringssätt.
Genom röret a strömmar
överhettad ånga, genom b
mättad ånga direkt från
pannan. Om ventilen B
är stängd, erhålles högsta
överhettning. Genom att
öppna densamma
utspä-des den överhettade
ån
gan med mättad sådan, och överhettningen å blandningen sjunker. Ju mera B
öppnas, desto lägre blir ångans temperatur. För att åstadkomma ett ökat tryckfall
mellan ledningen b och ledningen c, och därigenom ökad regleringsmöjlighet, anbringas
