ÅNGTEKNIKEN.

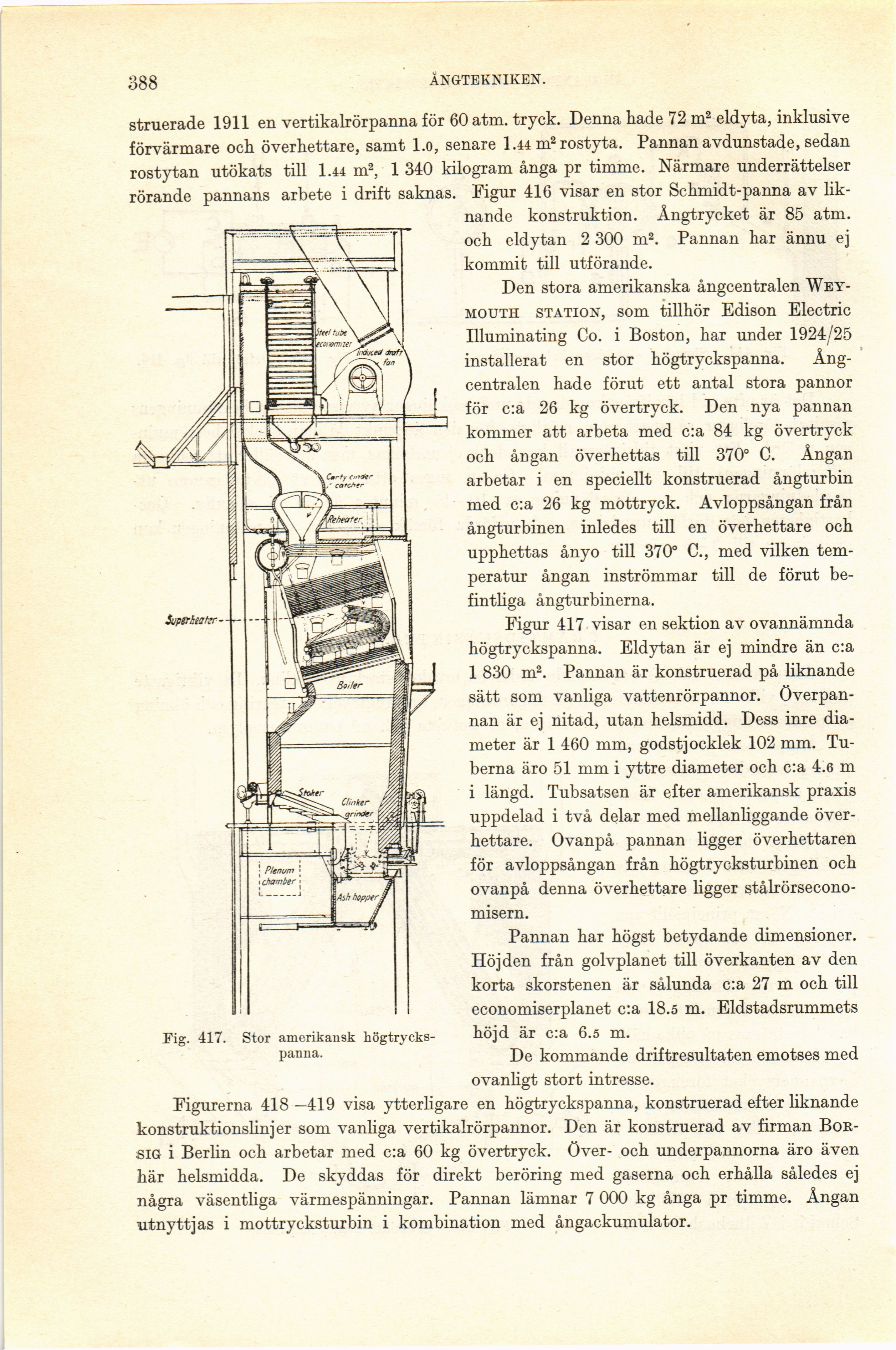

Fig. 417. Stor amerikansk
högtryckspanna.
struerade 1911 en vertikalrörpanna för 60 atm. tryck. Denna hade 72 m2 eldyta, inklusive
förvärmare och överhettare, samt l.o, senare 1.44 m2 rostyta. Pannan avdunstade, sedan
rostytan utökats till 1.44 m2, 1 340 kilogram ånga pr timme. Närmare underrättelser
rörande pannans arbete i drift saknas. Figur 416 visar en stor Schmidt-panna av
liknande konstruktion. Ångtrycket är 85 atm.
och eldytan 2 300 m2. Pannan har ännu ej
kommit till utförande.
Den stora amerikanska ångcentralen
Wey-mouth station, som tillhör Edison Electric
Illuminating Co. i Boston, har under 1924/25
installerat en stor högtryckspanna.
Ångcentralen hade förut ett antal stora pannor
för c:a 26 kg övertryck. Den nya pannan
kommer att arbeta med c:a 84 kg övertryck
och ångan överhettas till 370° C. Ångan
arbetar i en speciellt konstruerad ångturbin
med c:a 26 kg mottryck. Avloppsångan från
ångturbinen inledes till en överhettare och
upphettas ånyo till 370° C., med vilken
temperatur ångan inströmmar till de förut
befintliga ångturbinerna.
Figur 417 visar en sektion av ovannämnda
högtryckspanna. Eldytan är ej mindre än c:a
1 830 m2. Pannan är konstruerad på liknande
sätt som vanliga vattenrörpannor.
överpannan är ej nitad, utan helsmidd. Dess inre
diameter är 1 460 mm, godstjocklek 102 mm.
Tuberna äro 51 mm i yttre diameter och c:a 4.6 m
i längd. Tubsatsen är efter amerikansk praxis
uppdelad i två delar med mellanliggande
överhettare. Ovanpå pannan ligger överhettaren
för avloppsångan från högtrycksturbinen och
ovanpå denna överhettare ligger
stålrörsecono-misern.
Pannan har högst betydande dimensioner.
Höjden från golvplanet till överkanten av den
korta skorstenen är sålunda c:a 27 m och till
economiserplanet c:a 18.5 m. Eldstadsrummets
höjd är c:a 6.5 m.
De kommande driftresultaten emotses med
ovanligt stort intresse.
Figurerna 418 —419 visa ytterligare en högtryckspanna, konstruerad efter liknande
konstruktionslinjer som vanliga vertikalrörpannor. Den är konstruerad av firman
Bor-sig i Berlin och arbetar med c:a 60 kg övertryck, över- och underpannorna äro även
här helsmidda. De skyddas för direkt beröring med gaserna och erhålla således ej
några väsentliga värmespänningar. Pannan lämnar 7 000 kg ånga pr timme. Ångan
utnyttjas i mottrycksturbin i kombination med ångackumulator.
