ÅNGPANNOR. FRAMTIDSUTSIKTER.
389
Den framstående svenske ingenjören J. Viktor Blomquist (född 1871) har fört
fram en mycket märklig konstruktion på högtryckspannområdet. Den av honom
uppfunna Atmospannan innehåller flera originella moment. Figurerna 420—424 visa
pannan, eller rättare 2 pannor, i olika sektioner och yttervyer.
Pannans mest karakteristiska detalj är »den roterande eldytan», d. v. s. ett antal
roterande stora tuber, vilka äro delvis fyllda med vatten. Avsikten med denna djärva
konstruktion är att alstra ånga av 50 eller 100 atm. tryck, utan att behöva befara den
risk, som hittills åtföljt rörspiralpannor. *
Orsaken, varför rörspiralpannor för högt tryck hittills misslyckats, synes till en del
ligga däruti, att en häftig ångbildning uppstår i de spiraler, vilka utsättas för det starkaste

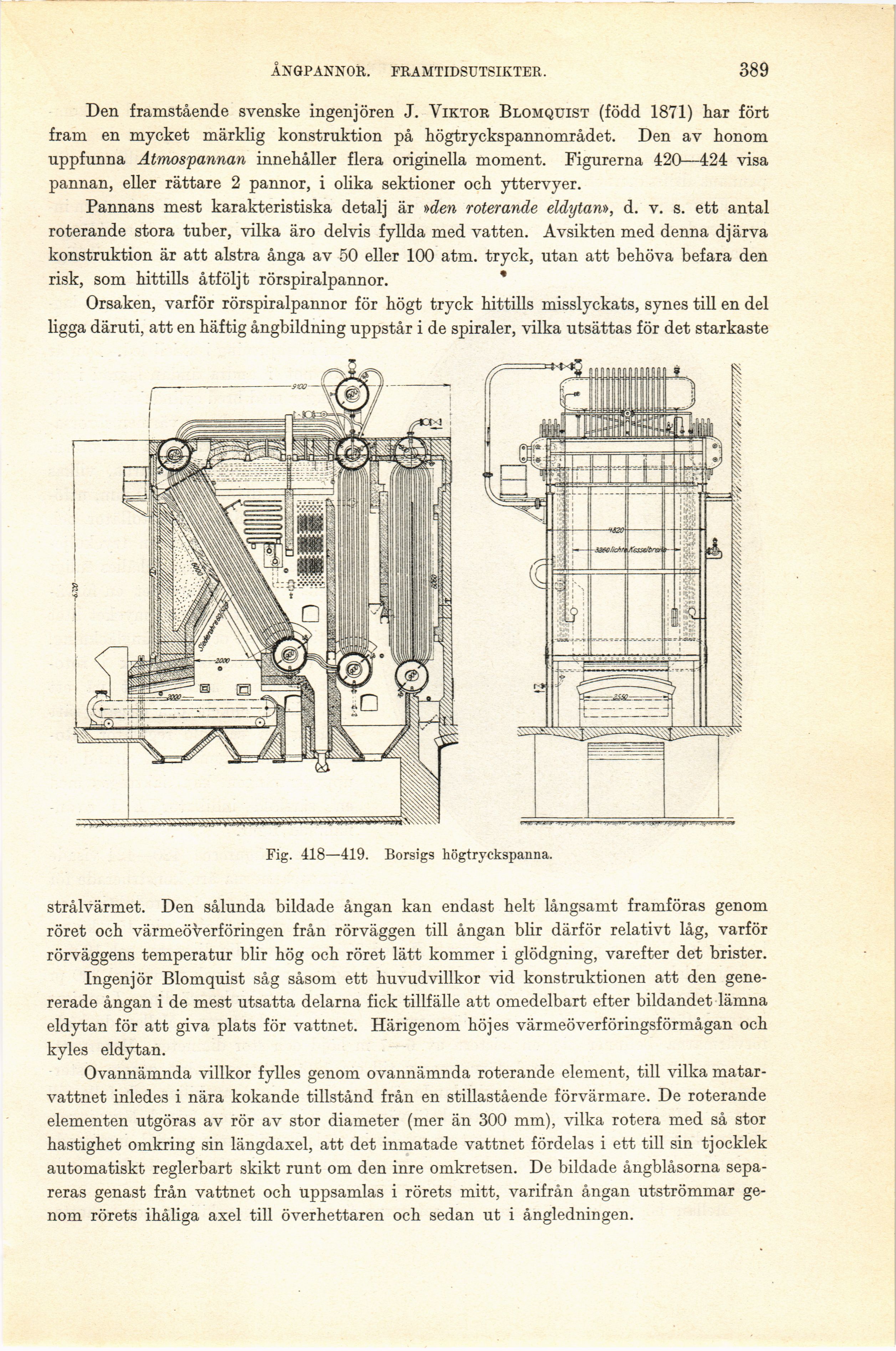

Fig. 418—419. Borsigs högtryckspanna.
strålvärmet. Den sålunda bildade ångan kan endast helt långsamt framföras genom
röret och värmeöverföringen från rörväggen till ångan blir därför relativt låg, varför
rörväggens temperatur blir hög och röret lätt kommer i glödgning, varefter det brister.
Ingenjör Blomquist såg såsom ett huvudvillkor vid konstruktionen att den
genererade ångan i de mest utsatta delarna fick tillfälle att omedelbart efter bildandet lämna
eld ytan för att giva plats för vattnet. Härigenom höjes värmeöverföringsförmågan och
kyles eldytan.
Ovannämnda villkor fylles genom ovannämnda roterande element, till vilka
matar-vattnet inledes i nära kokande tillstånd från en stillastående förvärmare. De roterande
elementen utgöras av rör av stor diameter (mer än 300 mm), vilka rotera med så stor
hastighet omkring sin längdaxel, att det inmatade vattnet fördelas i ett till sin tjocklek
automatiskt reglerbart skikt runt om den inre omkretsen. De bildade ångblåsorna
separeras genast från vattnet och uppsamlas i rörets mitt, varifrån ångan utströmmar
genom rörets ihåliga axel till överhettaren och sedan ut i ångledningen.
