KOLVÅNGMASKINER. REGLERING.
407
ger dubbel Öppning såväl för in- som utströmning. De för detta ändamål i sliden
ingjutna musselartade insatserna stå sidledes i förbindelse med slidskåpet och tillåta på
så sätt ångans inströmning den vägen.

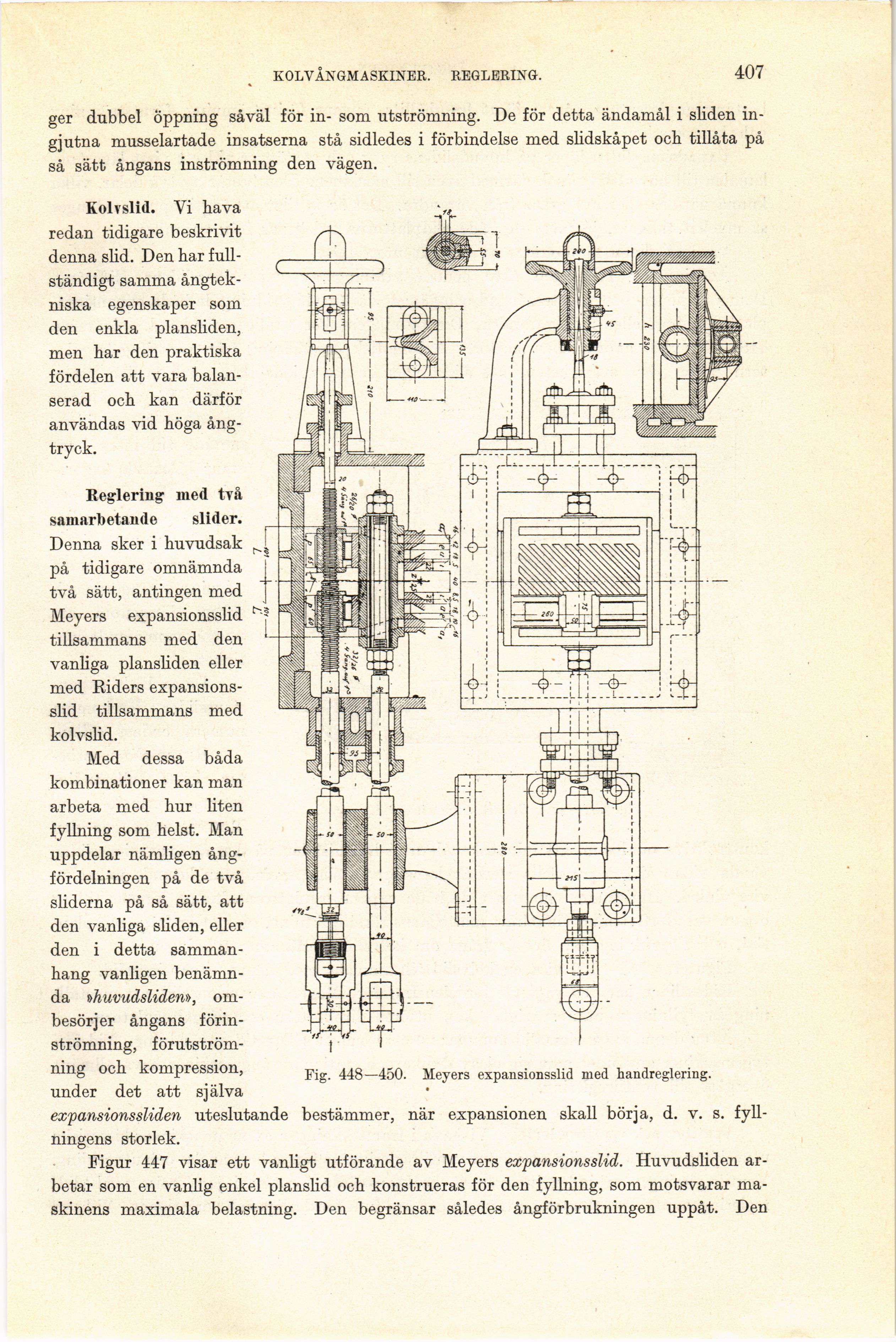

Fig. 448 —450. Meyers expansionsslid med handreglering.
Kolvslid. Vi hava
redan tidigare beskrivit
denna slid. Den har
fullständigt samma
ångtek-niska egenskaper som
den enkla plansliden,
men har den praktiska
fördelen att vara
balanserad och kan därför
användas vid höga
ångtryck.
Reglering med två
samarbetande slider.
Denna sker i huvudsak
på tidigare omnämnda
två sätt, antingen med
Meyers expansionsslid
tillsammans med den
vanliga plansliden eller
med Riders
expansionsslid tillsammans med
kolvslid.
Med dessa båda
kombinationer kan man
arbeta med hur liten
fyllning som helst. Man
uppdelar nämligen
ång-fördelningen på de två
sliderna på så sätt, att
den vanliga sliden, eller
den i detta
sammanhang vanligen
benämnda »huvudsliden»,
ombesörjer ångans
förinströmning, förutström-ning och kompression,
under det att själva
expansionssliden uteslutande bestämmer, när expansionen skall börja, d. v. s.
fyllningens storlek.
Figur 447 visar ett vanligt utförande av Meyers expansionsslid. Huvudsliden
arbetar som en vanlig enkel planslid och konstrueras för den fyllning, som motsvarar
maskinens maximala belastning. Den begränsar således ångförbrukningen uppåt. Den
