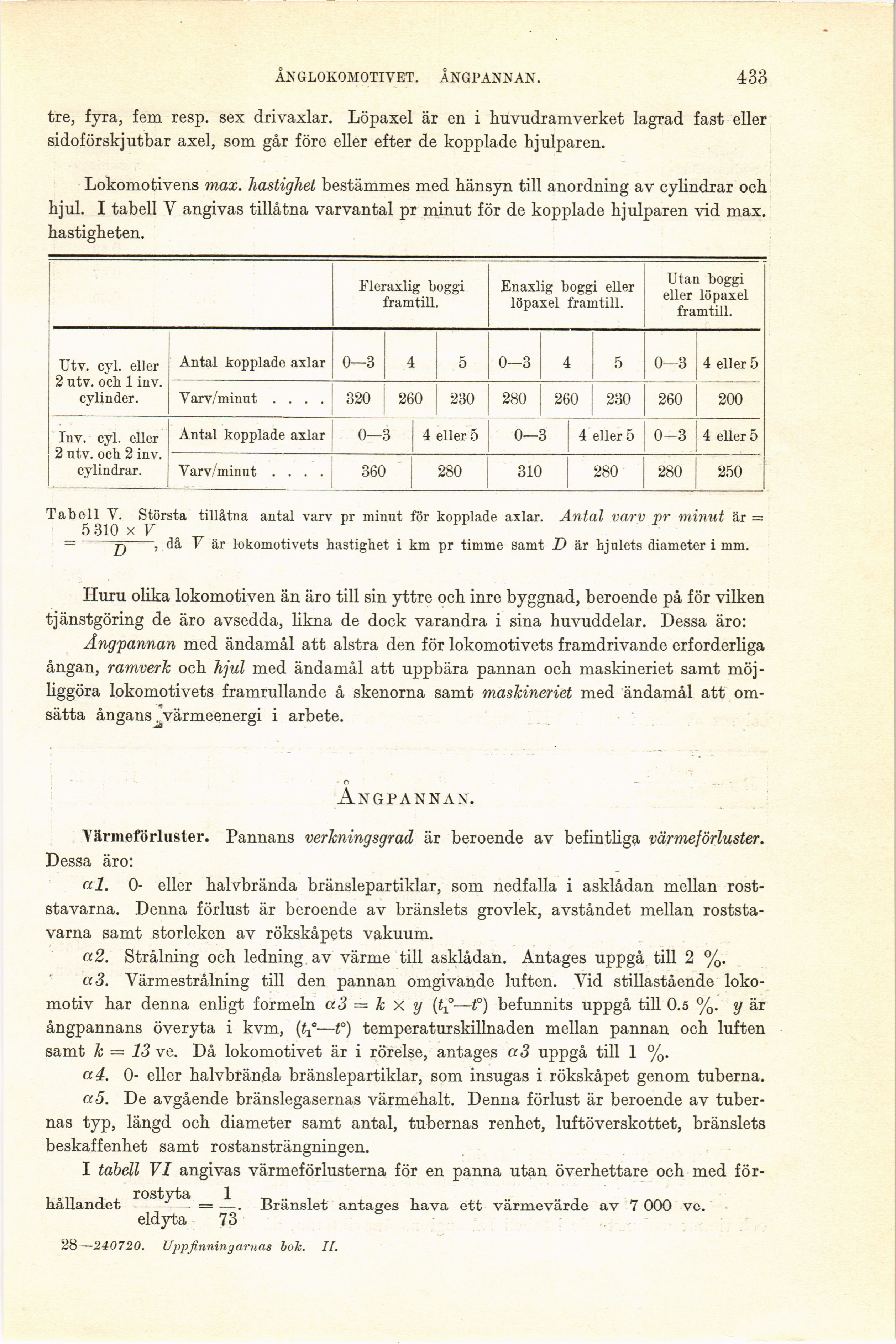

ÅNGLOKOMOTIVET. ÅNGPANNAN.
433
tre, fyra, fem resp, sex drivaxlar. Löpaxel är en i huvudramverket lagrad fast eller
sidoförskj utbar axel, som går före eller efter de kopplade hjulparen.
Lokomotivens max. hastighet bestämmes med hänsyn till anordning av cylindrar och
hjul. I tabell V angivas tillåtna varvantal pr minut för de kopplade hjulparen vid max.
hastigheten.
Fleraxlig boggi Enaxlig boggi eller
framtill. löpaxel framtill. ■ „ L.
1 I framtill.
Utv. cyl. eller 2 utv. och 1 inv. cylinder. Antal kopplade axlar 0—3 4 5 0-3 4 5 0—3 4 eller 5
Varv/minut .... 320 260 230 280 260 230 260 200
Inv. cyl. eller 2 utv. och 2 inv. cylindrar. Antal kopplade axlar 0—3 4 eller 5 0—3 4 eller 5 0-3 4 eller 5
Varv/minut .... 360 280 310 280 280 250
Tabell V. Största tillåtna antal varv pr minut för kopplade axlar. Antal varv pr minut är =
5 310 x V
— , då V är lokomotivets hastighet i km pr timme samt D är hjulets diameter i mm.
Huru olika lokomotiven än äro till sin yttre och inre byggnad, beroende på för vilken
tjänstgöring de äro avsedda, likna de dock varandra i sina huvuddelar. Dessa äro:
Ängpannan med ändamål att alstra den för lokomotivets framdrivande erforderliga
ångan, ramverk och hjul med ändamål att uppbära pannan och maskineriet samt
möjliggöra lokomotivets framrullande å skenorna samt maskineriet med ändamål att
omsätta ångans . värmeenergi i arbete.
O
ÅNGPANNAN.
Värmeförluster. Pannans verkningsgrad är beroende av befintliga värmeförluster.
Dessa äro:
al. 0- eller halvbrända bränslepartiklar, som nedfalla i asklådan mellan
roststavarna. Denna förlust är beroende av bränslets grovlek, avståndet mellan
roststavarna samt storleken av rökskåpets vakuum.
a2. Strålning och ledning av värme till asklådan. Antages uppgå till 2 %.
a 3. Värmestrålning till den pannan omgivande luften. Vid stillastående
lokomotiv har denna enligt formeln a3 = k X y (ti—O befunnits uppgå till 0.5 %. y är
ångpannans överyta i kvm, (tp—V) temperaturskillnaden mellan pannan och luften
samt k = 13 ve. Då lokomotivet är i rörelse, antages a 3 uppgå till 1 %.
a 4. 0- eller halvbrända bränslepartiklar, som insugas i rökskåpet genom tuberna.
a5. De avgående bränslegasernas värmehalt. Denna förlust är beroende av
tubernas typ, längd och diameter samt antal, tubernas renhet, luftöverskottet, bränslets
beskaffenhet samt rostansträngningen.
I tabell VI angivas värmeförlusterna för en panna utan överhettare och med
för-rost vt a
hållandet ––-— = —. Bränslet antages hava ett värme värde av 7 000 ve.
eldyta 73
28—240720. Uppfinningarnas bok. II.
