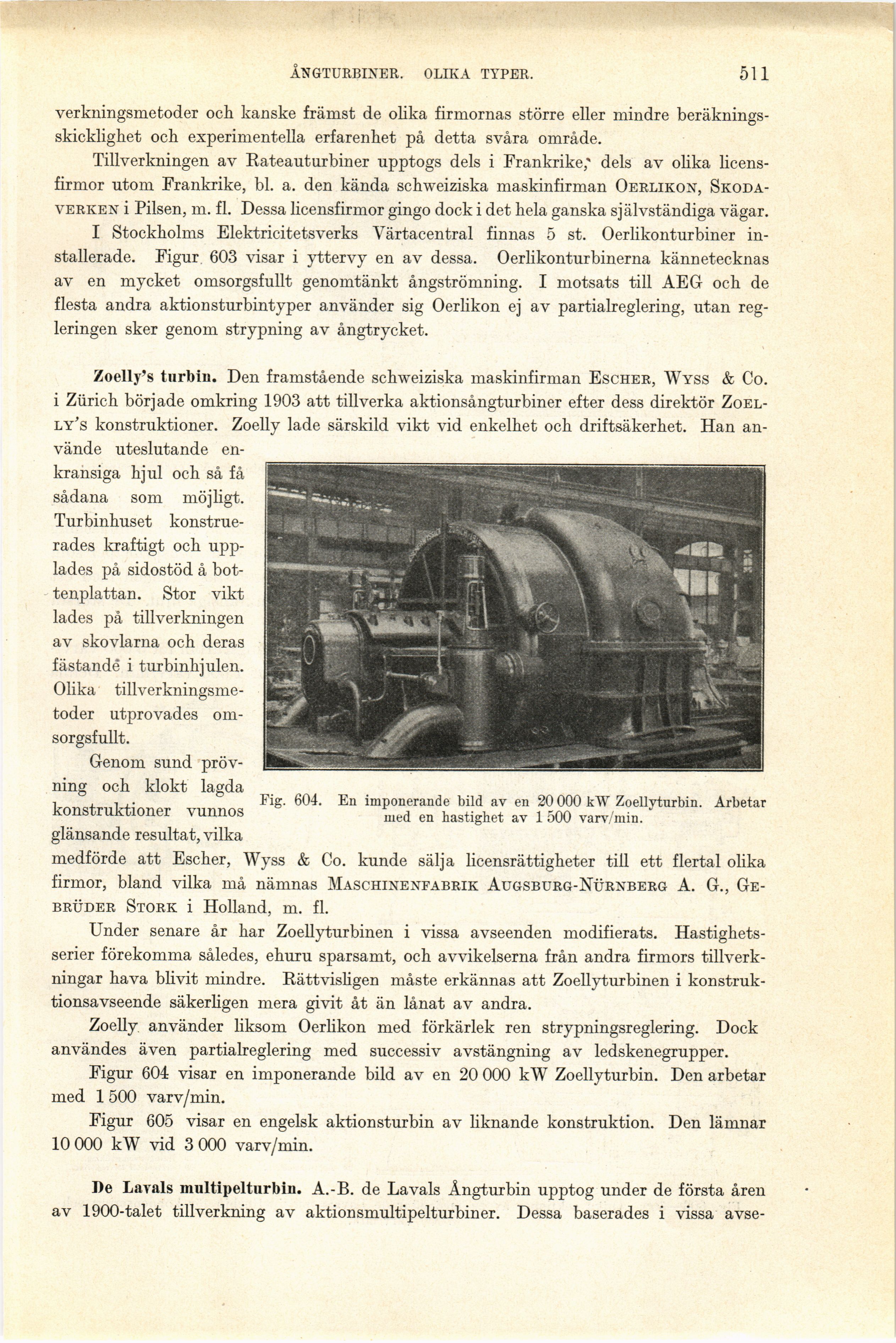

ÅNGTURBINER. OLIKA TYPER. 511
verkningsmetoder och kanske främst de olika firmornas större eller mindre
beräknings-skicklighet och experimentella erfarenhet på detta svåra område.
Tillverkningen av Rateauturbiner upptogs dels i Frankrike,’ dels av olika
licensfirmor utom Frankrike, bl. a. den kända schweiziska maskinfirman Oerlikon,
Skoda-verken i Pilsen, m. fl. Dessa licensfirmor gingo dock i det hela ganska självständiga vägar.
I Stockholms Elektricitetsverks Värtacentral finnas 5 st. Oerlikonturbiner
installerade. Figur 603 visar i yttervy en av dessa. Oerlikonturbinerna kännetecknas
av en mycket omsorgsfullt genomtänkt ångströmning. I motsats till AEG och de
flesta andra aktionsturbintyper använder sig Oerlikon ej av partialreglering, utan
regleringen sker genom strypning av ångtrycket.
Zoelly’s turbin. Den framstående schweiziska maskinfirman Escher, Wyss & Co.
i Zürich började omkring 1903 att tillverka aktionsångturbiner efter dess direktör
Zoel-ly’s konstruktioner. Zoelly lade särskild vikt vid enkelhet och driftsäkerhet. Han
använde uteslutande
en-kransiga hjul och så få
sådana som möjligt.
Turbinhuset
konstruerades kraftigt och
upp-lades på sidostöd å
bottenplattan. Stor vikt
lades på tillverkningen
av skovlarna och deras
fästande i turbinhjulen.
Olika
tillverkningsmetoder utprovades
omsorgsfullt.
Genom sund
prövning och klokt lagda
konstruktioner vunnos
glänsande resultat, vilka
medförde att Escher, Wyss & Co. kunde sälja licensrättigheter till ett flertal olika
firmor, bland vilka må nämnas Maschinenfabrik Augsburg-Nürnberg A. G.,
Ge-brüder Stork i Holland, m. fl.
Under senare år har Zoellyturbinen i vissa avseenden modifierats.
Hastighetsserier förekomma således, ehuru sparsamt, och avvikelserna från andra firmors
tillverkningar hava blivit mindre. Rättvisligen måste erkännas att Zoellyturbinen i
konstruk-tionsavseende säkerligen mera givit åt än lånat av andra.
Zoelly använder liksom Oerlikon med förkärlek ren strypningsreglering. Dock
användes även partialreglering med successiv avstängning av ledskenegrupper.
Figur 604 visar en imponerande bild av en 20 000 kW Zoellyturbin. Den arbetar
med 1 500 varv/min.
Figur 605 visar en engelsk aktionsturbin av liknande konstruktion. Den lämnar
10 000 kW vid 3 000 varv/min.
De Lavals multipelturbin. A.-B. de Lavals Ångturbin upptog under de första åren
av 1900-talet tillverkning av aktionsmultipelturbiner. Dessa baserades i vissa avse-
Fig. 604. En imponerande bild av en 20 000 kW Zoellyturbin. Arbetar
med en hastighet av 1 500 varv/min.
