ÅNGANLÄGGNINGAR. KRAFTCENTRALER.
587
kontinuerligt behov. För startning av pumparna användes ibland ångturbin, som
frånkopplas, sedan maskineriet kommit i full drift och den även tillkopplade
elektro-motorn hunnit övertaga arbetet. Större ångturbinaggregat böra ej igångsättas utan
vakuum. Detta kostar onödig uppoffring av en betydande ångmängd och utsätter
även ångturbinens lågtrycksdel för olämpligt hög temperatur. Kondensormaskineriet
förbrukar endast 1.5—2.5 % av huvudturbinens normala effekt.

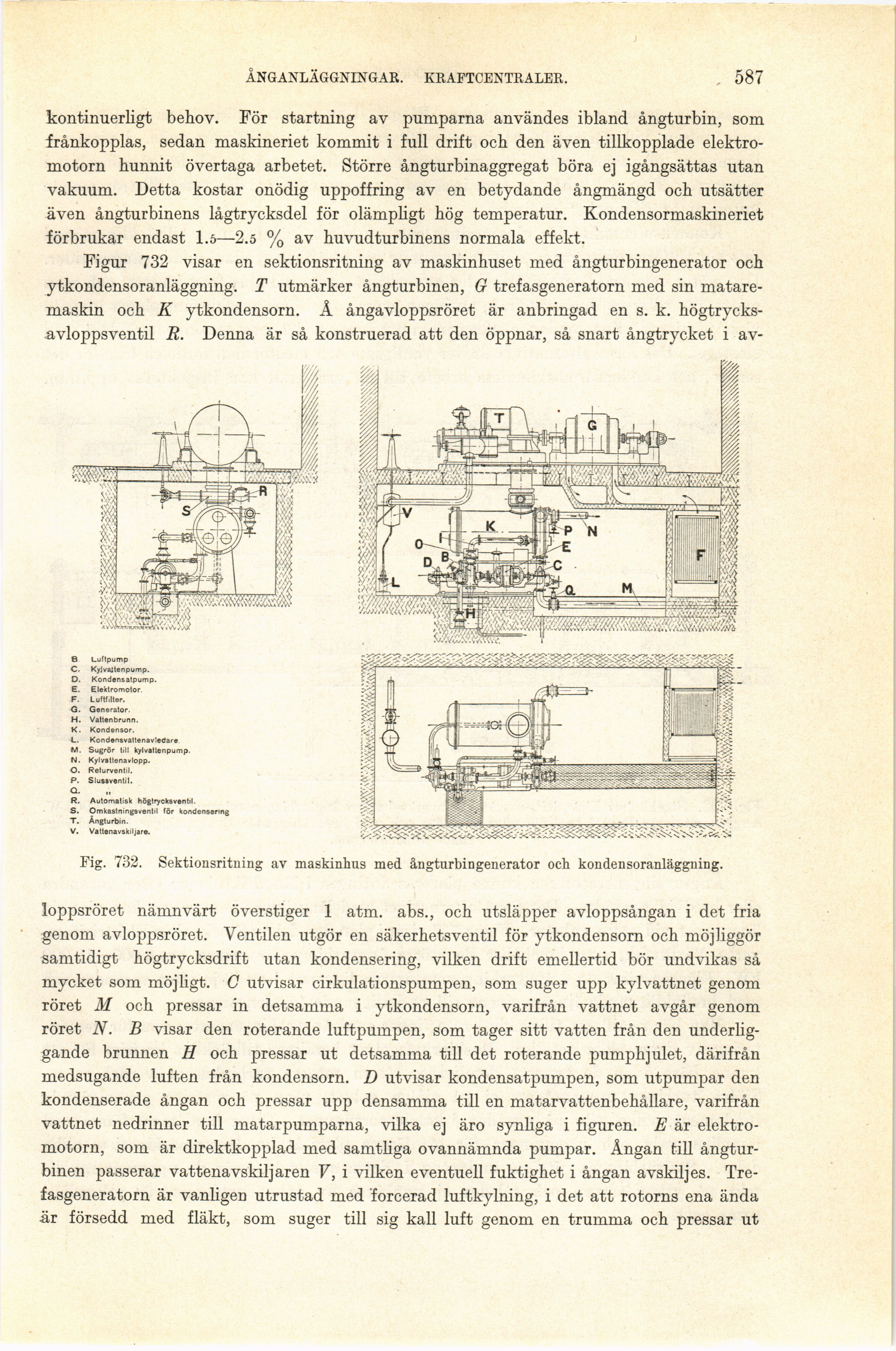

Figur 732 visar en sektionsritning av maskinhuset med ångturbingenerator och
ytkondensoranläggning. T utmärker ångturbinen, G trefasgeneratorn med sin
mataremaskin och K ytkondensorn. Å ångavloppsröret är anbringad en s. k.
högtrycks-avloppsventil R. Denna är så konstruerad att den öppnar, så snart ångtrycket i av-
B Luftpump
C. KyjvaJtenpump.
D. Kondensatpump.
E. Elektromotor.
F. Luftf ilter.
G. Generator.
H. Vattenbrunn.
K. Kondensor.
L. Kondensvattenaviedare
M. Sugrör till kylvattenpump.
N. Kylvattenavlopp.
O. Returventil.
P. Slussventil.
Q.
R. Automatisk högtrycksventil.
S. Omkastningsventil för kondensenng
T. Ångturbin.
V. Vattenavskiljare.
Fig. 732. Sektionsritning av maskinhus med ångturbingenerator och kondensoranläggning.
loppsröret nämnvärt överstiger 1 atm. abs., och utsläpper avloppsångan i det fria
genom avloppsröret. Ventilen utgör en säkerhetsventil för ytkondensorn och möjliggör
samtidigt högtrycksdrift utan kondensering, vilken drift emellertid bör undvikas så
mycket som möjligt. C utvisar cirkulationspumpen, som suger upp kylvattnet genom
röret M och pressar in detsamma i ytkondensorn, varifrån vattnet avgår genom
röret N. B visar den roterande luftpumpen, som tager sitt vatten från den
underliggande brunnen R och pressar ut detsamma till det roterande pumphjulet, därifrån
medsugande luften från kondensorn. D utvisar kondensatpumpen, som utpumpar den
kondenserade ångan och pressar upp densamma till en matarvattenbehållare, varifrån
vattnet nedrinner till matarpumparna, vilka ej äro synliga i figuren. E är
elektro-motorn, som är direktkopplad med samtliga ovannämnda pumpar. Ångan till
ångturbinen passerar vattenavskiljaren V, i vilken eventuell fuktighet i ångan avskiljes.
Trefasgeneratorn är vanligen utrustad med forcerad luftkylning, i det att rotorns ena ända
är försedd med fläkt, som suger till sig kall luft genom en trumma och pressar ut
