752
FÖRBRÄNNINGSMOTORN.
som står vid mynningen G resp. Gx i gasledningen, så att även denna senare delvis
är fylld med luft då inloppsventilen öppnar. I arbetscylindern inströmmar alltså först
en kvantitet luft från båda de vid inloppsventilen mynnande kanalerna och först
därefter en blandning av luft och gas. Maskinens reglering sker därigenom att den i
cylindern införda gasmängden minskas. Detta åstadkommes genom att gaspumpens
slid ej endast åverkas av den excenter, som giver densamma dess rörelse, utan även av
en med regulatorn förbunden kulissreglering, så att vid minskad belastning gaspumpen
under en ännu längre del av kompressionsslaget står i förbindelse med sugledningen.
Härigenom inkommer i arbetscylindern mindre gas än vid fullbelastning och densamma
blir till större eller mindre del fylld med enbart luft och blott till en del med
gasluft-blandning.
Galleriet, genom vilket förbränningsprodukterna utströmma, sträcker sig runt om
hela cylindern. Införandet av laddningen sker däremot endast genom de å
cylinderändans övre del belägna ventilerna E och Ev Vid de första försöken som gjordes med

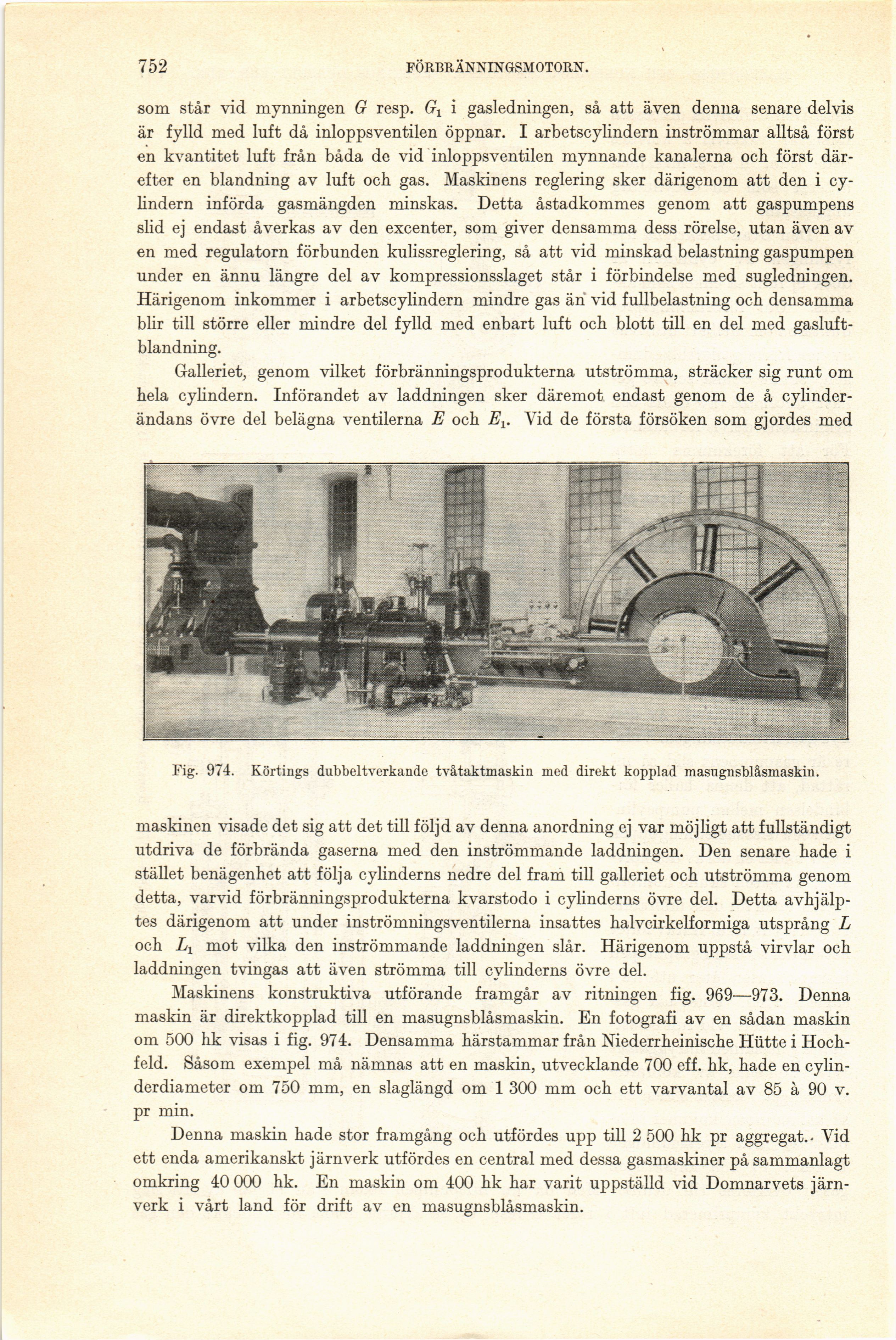

Fig. 974. Körtings dubbeltverkande tvåtaktmaskin med direkt kopplad masugnsblåsmaskin.
maskinen visade det sig att det till följd av denna anordning ej var möjligt att fullständigt,
utdriva de förbrända gaserna med den inströmmande laddningen. Den senare hade i
stället benägenhet att följa cylinderns nedre del fram till galleriet och utströmma genom
detta, varvid förbränningsprodukterna kvarstodo i cylinderns övre del. Detta
avhjälptes därigenom att under inströmningsventilerna insattes halvcirkelformiga utsprång L
och Lx mot vilka den inströmmande laddningen slår. Härigenom uppstå virvlar och
laddningen tvingas att även strömma till cylinderns övre del.
Maskinens konstruktiva utförande framgår av ritningen fig. 969—973. Denna
maskin är direktkopplad till en masugnsblåsmaskin. En fotografi av en sådan maskin
om 500 hk visas i fig. 974. Densamma härstammar från Niederrheinische Hütte i
Hoch-feld. Såsom exempel må nämnas att en maskin, utvecklande 700 eff. hk, hade en
cylinderdiameter om 750 mm, en slaglängd om 1 300 mm och ett varvantal av 85 å 90 v.
pr min.
Denna maskin hade stor framgång och utfördes upp till 2 500 hk pr aggregat.- Vid
ett enda amerikanskt järnverk utfördes en central med dessa gasmaskiner på sammanlagt
omkring 40 000 hk. En maskin om 400 hk har varit uppställd vid Domnarvets
järnverk i vårt land för drift av en masugnsblåsmaskin.
