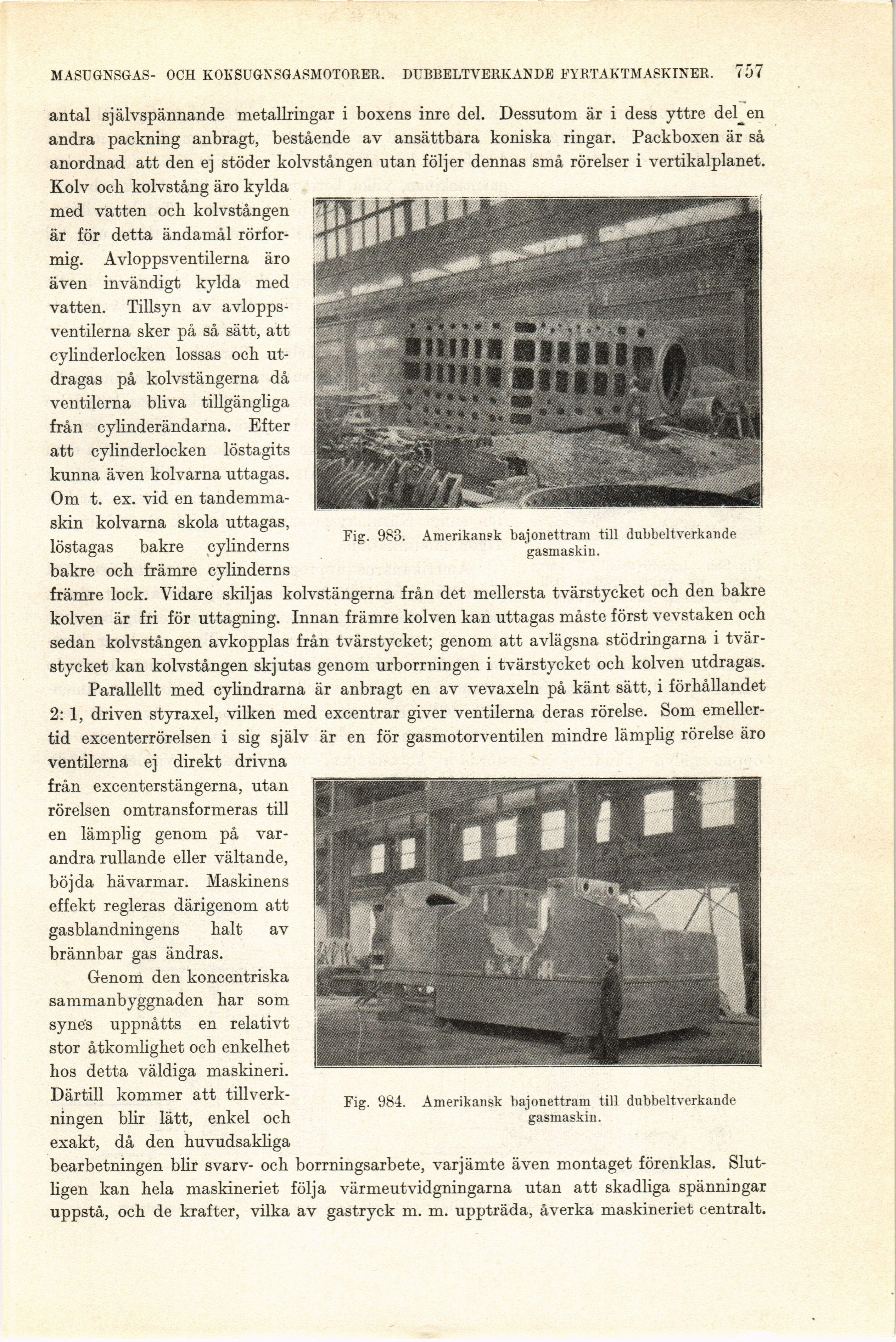

MASUGNSGAS- OCH KOKSUGNSGASMOTORER. DUBBELTVERKANDE FYRTAKTMASKINER. 757

Fig. 983. Amerikansk bajonettram till dnbbeltverkande
gasmaskin.

Fig. 984. Amerikansk bajonettram till dnbbeltverkande
gasmaskin.

antal självspännande metallringar i boxens inre del. Dessutom är i dess yttre del en
andra packning anbragt, bestående av ansättbara koniska ringar. Packboxen är så
anordnad att den ej stöder kolvstången utan följer dennas små rörelser i vertikalplanet.
Kolv och kolvstång äro kylda
med vatten och kolvstången
är för detta ändamål
rörfor-mig. Avloppsventilerna äro
även invändigt kylda med
vatten. Tillsyn av
avloppsventilerna sker på så sätt, att
cylinderlocken lossas och
utdragas på kolvstängerna då
ventilerna bliva tillgängliga
från cylinderändarna. Efter
att cylinder locken löstagits
kunna även kolvarna uttagas.
Om t. ex. vid en
tandemma-skin kolvarna skola uttagas,
löstagas bakre cylinderns
bakre och främre cylinderns

främre lock. Vidare skiljas kolvstängerna från det mellersta tvärstycket och den bakre
kolven är fri för uttagning. Innan främre kolven kan uttagas måste först vevstaken och
sedan kolvstången avkopplas från tvärstycket; genom att avlägsna stödringarna i
tvärstycket kan kolvstången skjutas genom urborrningen i tvärstycket och kolven utdragas.

Parallellt med cylindrarna är anbragt en av vevaxeln på känt sätt, i förhållandet
2: 1, driven styraxel, vilken med excentrar giver ventilerna deras rörelse. Som
emellertid excenterrörelsen i sig själv är en för gasmotorventilen mindre lämplig rörelse äro
ventilerna ej direkt drivna
från excenterstängerna, utan
rörelsen omtransformeras till
en lämplig genom på
varandra rullande eller vältande,
böjda hävarmar. Maskinens
effekt regleras därigenom att
gasblandningens halt av
brännbar gas ändras.

Genom den koncentriska
sammanbyggnaden har som
syne’s uppnåtts en relativt
stor åtkomlighet och enkelhet
hos detta väldiga maskineri.
Därtill kommer att
tillverkningen blir lätt, enkel och
exakt, då den huvudsakliga

bearbetningen blir svarv- och borrningsarbete, varjämte även montaget förenklas.
Slutligen kan hela maskineriet följa värmeutvidgningarna utan att skadliga spänningar
uppstå, och de krafter, vilka av gastryck m. m. uppträda, åverka maskineriet centralt.
