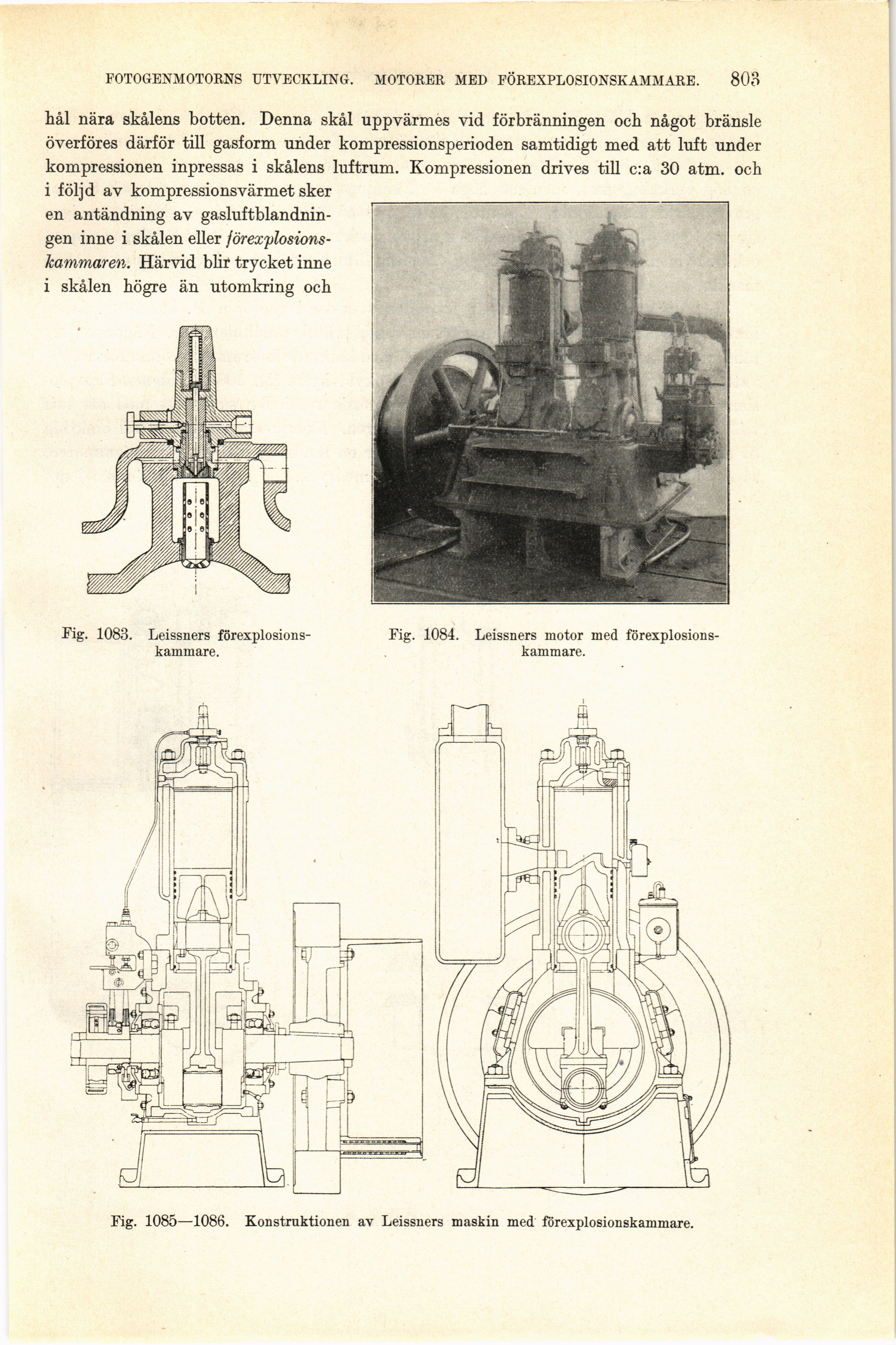

FOTOGENMOTORNS UTVECKLING. MOTORER MED FÖREXPLOSIONSKAMMARE. 803
hål nära skålens botten. Denna skål uppvärmes vid förbränningen och något bränsle
överföres därför till gasform under kompressionsperioden samtidigt med att luft under
kompressionen inpressas i skålens luftrum. Kompressionen drives till c:a 30 atm. och
i följd av kompressionsvärmet sker
en antändning av
gasluftblandnin-gen inne i skålen eller
jörexplosions-kammaren. Härvid blir trycket inne
i skålen högre än utomkring och
Fig. 1084. Leissners motor med
förexplosions-kammare.
Fig. 1083. Leissners
förexplosions-kammare.
Fig. 1085—1086. Konstruktionen av Leissners maskin med förexplosionskammare.
