HUMPHREYS GASPUMP.
869

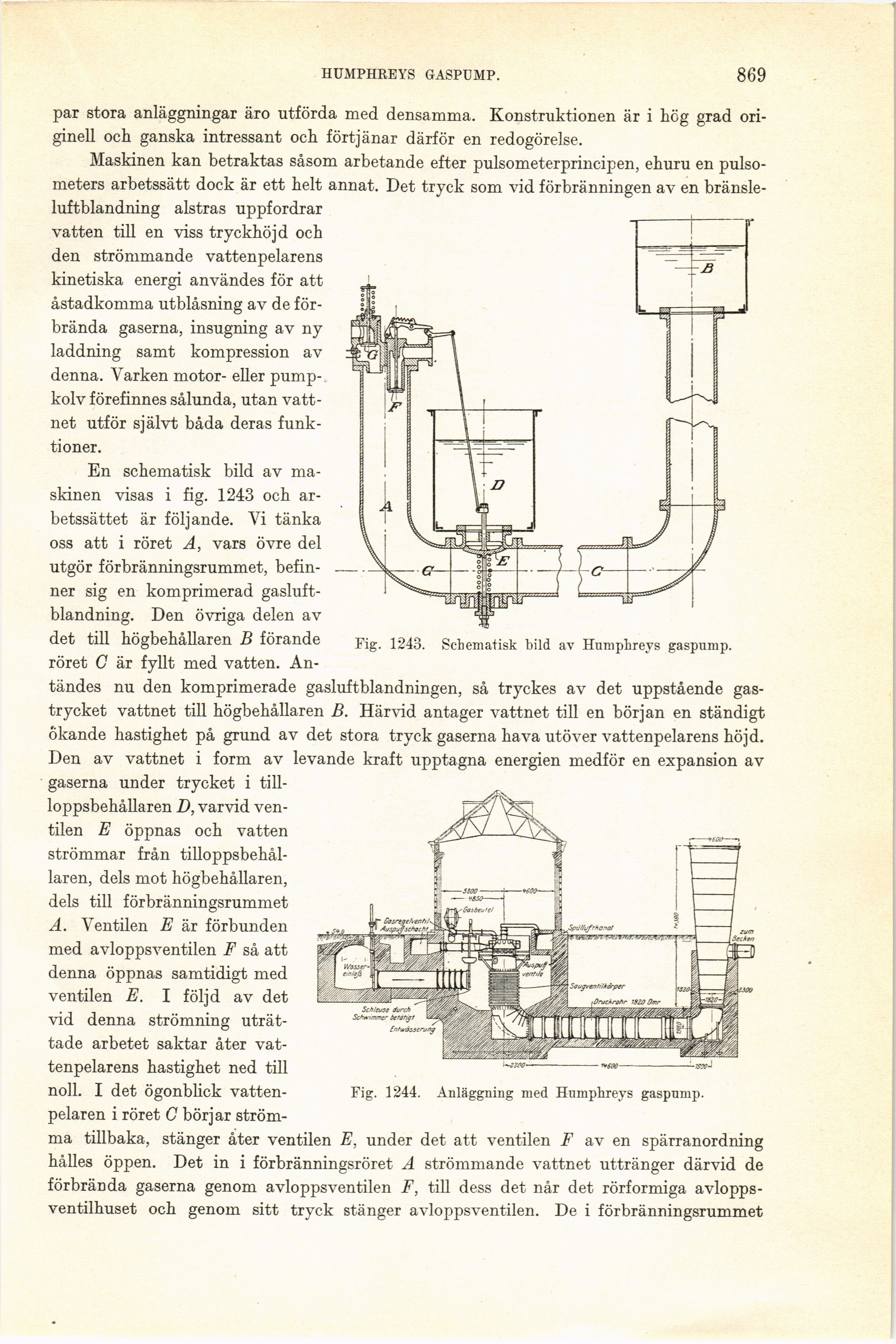

Fig. 1243. Schematisk bild av Humphreys gaspump.
par stora anläggningar äro utförda med densamma. Konstruktionen är i hög grad
originell och ganska intressant och förtjänar därför en redogörelse.
Maskinen kan betraktas såsom arbetande efter pulsometerprincipen, ehuru en
pulso-meters arbetssätt dock är ett helt annat. Det tryck som vid förbränningen av en
bränsleluftblandning alstras uppfordrar
vatten till en viss tryckhöj d och
den strömmande vattenpelarens
kinetiska energi användes för att
åstadkomma utblåsning av de
förbrända gaserna, insugning av ny
laddning samt kompression av
denna. Varken motor- eller
pumpkolv förefinnes sålunda, utan
vattnet utför självt båda deras
funktioner.
En schematisk bild av
maskinen visas i fig. 1243 och
arbetssättet är följande. Vi tänka
oss att i röret A, vars övre del
utgör förbränningsrummet,
befinner sig en komprimerad
gasluft-blandning. Den övriga delen av
det till högbehållaren B förande
röret C är fyllt med vatten.
An
tändes nu den komprimerade gasluftblandningen, så tryckes av det uppstående
gastrycket vattnet till högbehållaren B. Härvid antager vattnet till en början en ständigt
ökande hastighet på grund av det stora tryck gaserna hava utöver vattenpelarens höjd.
Den av vattnet i form av levande kraft upptagna energien medför en expansion av
gaserna under trycket i
till-loppsbehållaren D, varvid
ventilen E öppnas och vatten
strömmar från
tilloppsbehål-laren, dels mot högbehållaren,
dels till förbränningsrummet
A. Ventilen E är förbunden
med avloppsventilen F så att
denna öppnas samtidigt med
ventilen E. I följd av det
vid denna strömning
uträttade arbetet saktar åter
vattenpelarens hastighet ned till
noll. I det ögonblick
vattenpelaren i röret C börjar
ström
ma tillbaka, stänger åter ventilen E, under det att ventilen F av en spärranordning
hålles öppen. Det in i förbränningsröret A strömmande vattnet uttränger därvid de
förbrända gaserna genom avloppsventilen F, till dess det når det rörformiga
avlopps-ventilhuset och genom sitt tryck stänger avloppsventilen. De i förbränningsrummet
Fig. 1244. Anläggning med Humphreys gaspump.
