964
BLÅSMASKINER, LUFTPUMPAR OCH KOMPRESSORER.
högre effekt. Någon anordning måste då finnas så att kompressionstrycket kan få bliva
högre utan att effekten behöver öka. Detta kan åstadkommas genom att på lämpligt

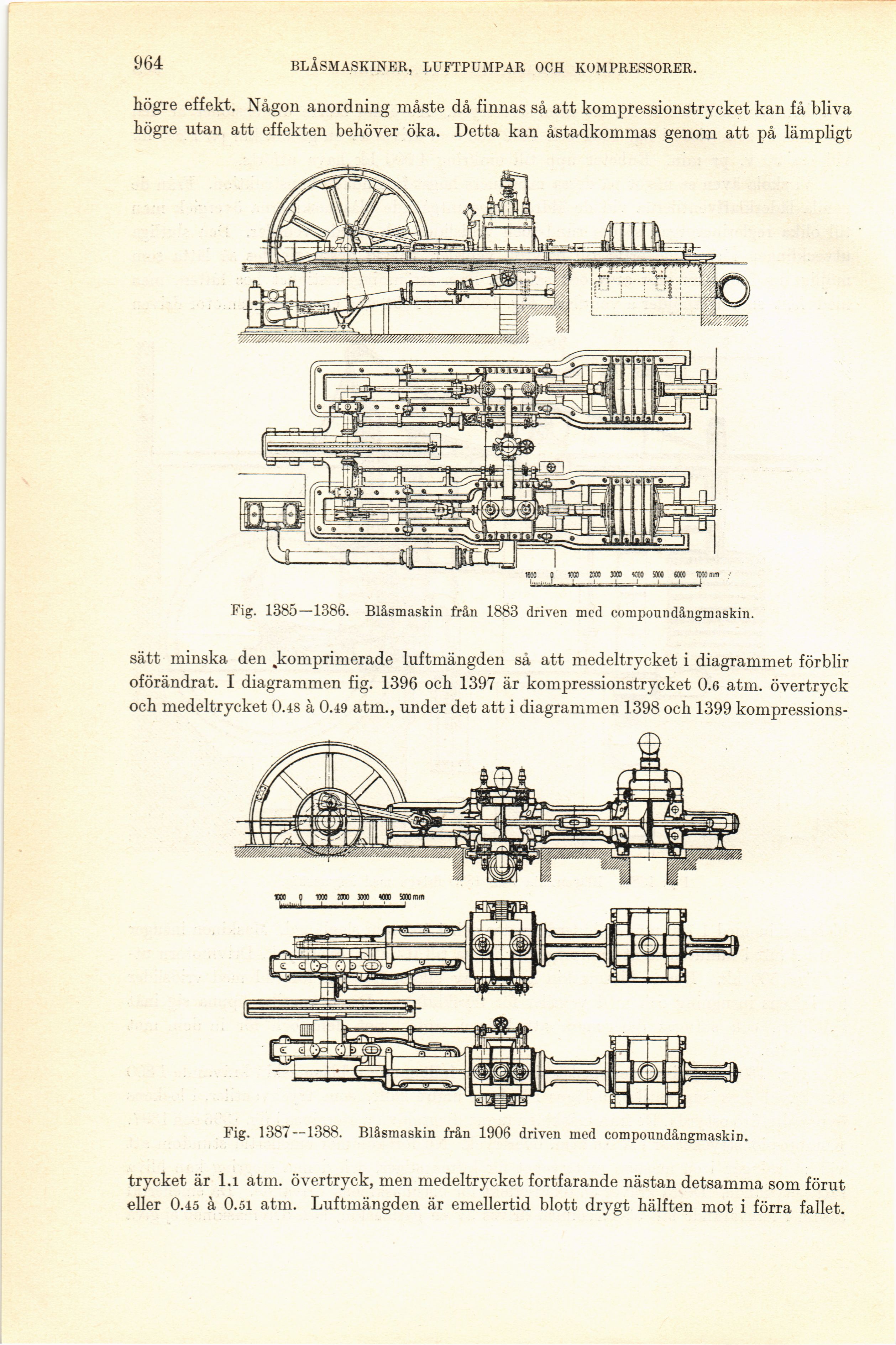

Fig. 1385—1386. Biåsmaskin från 1883 driven med compoundångmaskin.
sätt minska den ^koniprimerade luftmängden så att medeltrycket i diagrammet förblir
oförändrat. I diagrammen fig. 1396 och 1397 är kompressionstrycket 0.6 atm. övertryck
och medeltrycket 0.48 å 0.19 atm., under det att i diagrammen 1398 och 1399 kompressions-
Fig. 1387—1388. Biåsmaskin från 1906 driven med compoundångmaskin.
trycket är l.i atm. övertryck, men medeltrycket fortfarande nästan detsamma som förut
eller 0.45 å 0.51 atm. Luftmängden är emellertid blott drygt hälften mot i förra fallet.
