1000 DE LÅGA TEMPERATURERNAS TEKNIK.
maskinen gjordes, var emellertid så betydande, att kylmaskinen nu för första gången
kunde bliva industrien till nytta. Absorptionsmaskinen har senare ytterligare förbättrats
och utvecklats genom Reece, Koch, Haberman m. fl. och förblivit i användning till
dess de moderna kompressionskylmaskinerna visat sin överlägsenhet. Särskilt i
Amerika och England hava absorptionsmaskinerna länge hållit sig kvar i konkurrensen med
nyare maskintyper. Vi måste därför ägna absorptionsmaskinerna en mera ingående
uppmärksamhet innan vi gå vidare.
Ammoniak absorberas med begärlighet av vatten; vid vanlig rumstemperatur och
atmosfärtryck kan 1 kg vatten upptaga c:a 1 kg ammoniak, vilket pr liter vatten
motsvarar c:a 660 liter gas, och ammoniaken kan åter lätt genom uppvärmning
avdrivas från vattnet. I följd härav kan en absorptionskylmaskin arbeta med hjälp av
endast ett par pumpar, under det att den för sin drift i övrigt blott behöver värme t. ex. i
form av uppvärmningsånga från en ångpanna.

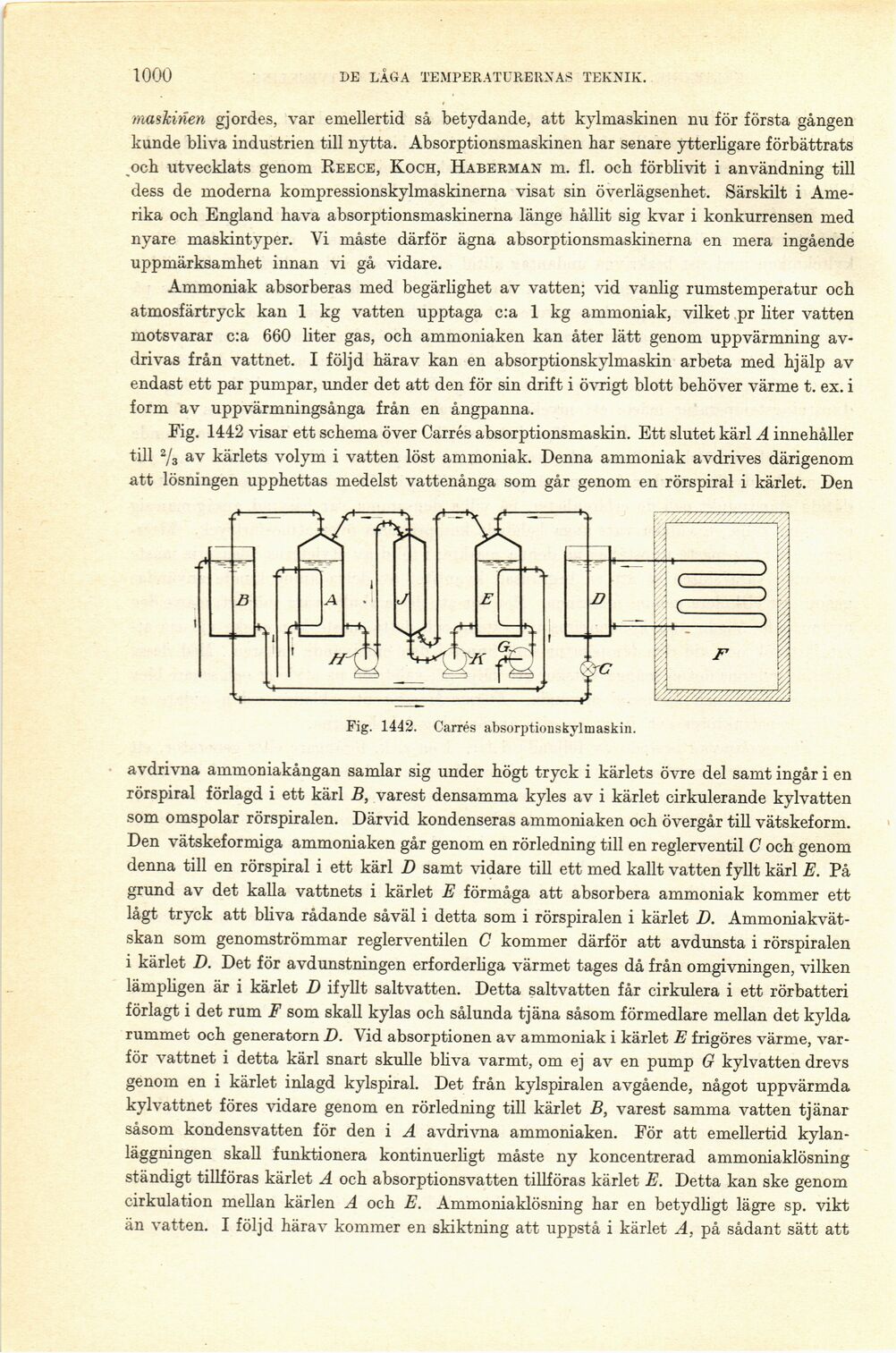

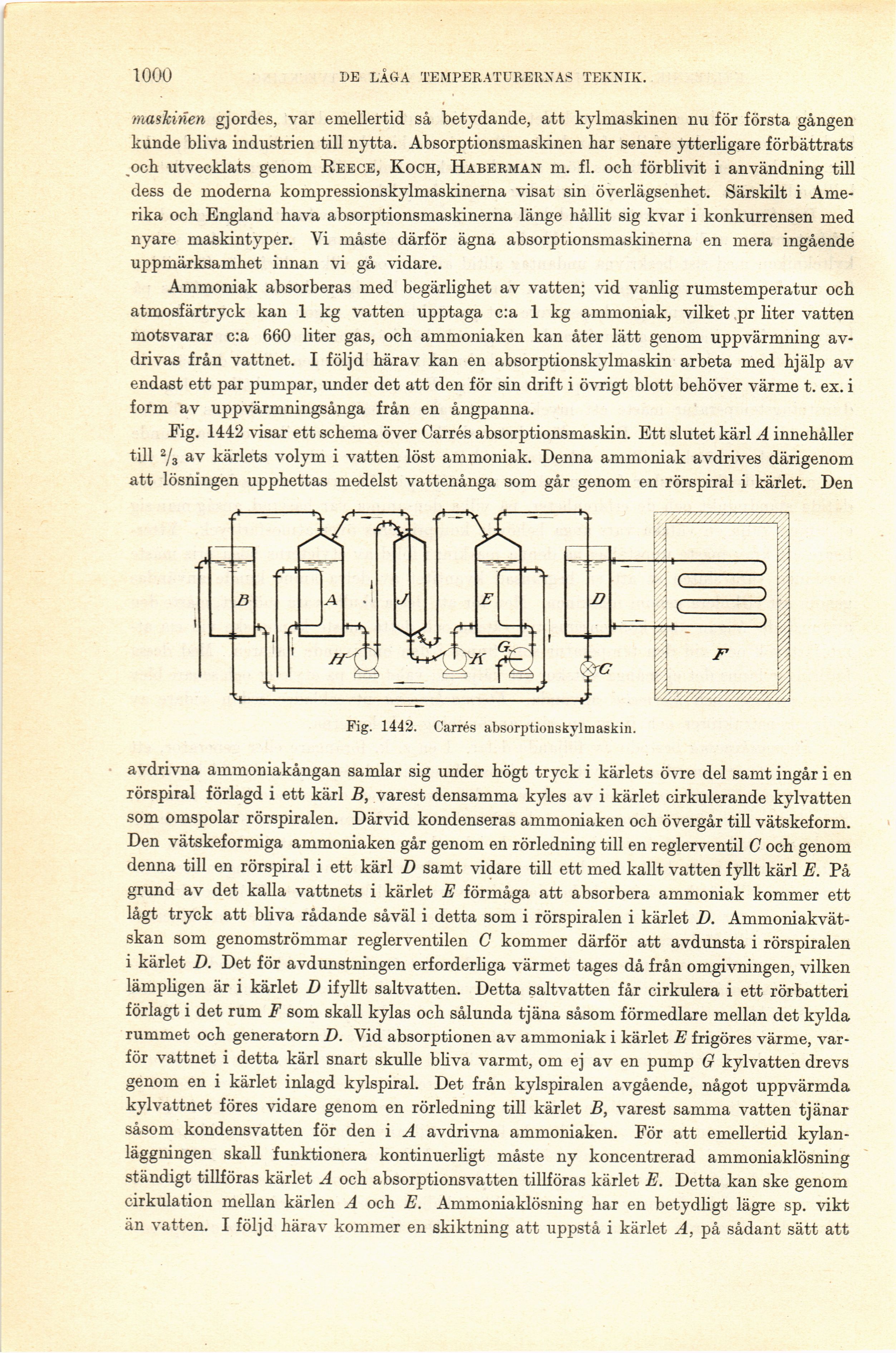

Fig. 1442 visar ett schema över Carrés absorptionsmaskin. Ett slutet kärl A innehåller
till 2/3 av kärlets volym i vatten löst ammoniak. Denna ammoniak avdrives därigenom
att lösningen upphettas medelst vattenånga som går genom en rörspiral i kärlet. Den
Fig. 1442. Carrés absorptionskylmaskin.
avdrivna ammoniakångan samlar sig under högt tryck i kärlets övre del samt ingår i en
rörspiral förlagd i ett kärl B, varest densamma kyles av i kärlet cirkulerande kylvatten
som omspolar rörspiralen. Därvid kondenseras ammoniaken och övergår till vätskeform.
Den vätskeformiga ammoniaken går genom en rörledning till en reglerventil C och genom
denna till en rörspiral i ett kärl D samt vidare till ett med kallt vatten fyllt kärl E. På
grund av det kalla vattnets i kärlet E förmåga att absorbera ammoniak kommer ett
lågt tryck att bliva rådande såväl i detta som i rörspiralen i kärlet D.
Ammoniakvät-skan som genomströmmar reglerventilen C kommer därför att avdunsta i rörspiralen
i kärlet D. Det för avdunstningen erforderliga värmet tages då från omgivningen, vilken
lämpligen är i kärlet D ifyllt saltvatten. Detta saltvatten får cirkulera i ett rörbatteri
förlagt i det rum F som skall kylas och sålunda tjäna såsom förmedlare mellan det kylda
rummet och generatorn D. Vid absorptionen av ammoniak i kärlet E frigöres värme,
varför vattnet i detta kärl snart skulle bliva varmt, om ej av en pump G kylvatten drevs
genom en i kärlet inlagd kylspiral. Det från kylspiralen avgående, något uppvärmda
kylvattnet föres vidare genom en rörledning till kärlet B, varest samma vatten tjänar
såsom kondensvatten för den i A avdrivna ammoniaken. För att emellertid
kylanläggningen skall funktionera kontinuerligt måste ny koncentrerad ammoniaklösning
ständigt tillföras kärlet A och absorptionsvatten tillföras kärlet E. Detta kan ske genom
cirkulation mellan kärlen A och E. Ammoniaklösning har en betydligt lägre sp. vikt
än vatten. I följd härav kommer en skiktning att uppstå i kärlet A, på sådant sätt att
