LIKSTRÖMSMASKINER. NUTIDA LIKSTRÖMSMASK [NER.
75
linjeflödet. Det synes icke
omöjligt att den
homopo-lära maskinen i framtiden
kan få betydelse, men f. n.
använder man t. ex. vid
ångturbindrivna likströms
-generatorer andra utvägar.
Antingen anordnar man en
kugghjulsutväxling mellan
turbin och generator, eller
också genereras först
växelström, som sedan i en
ankaromformare eller
motorgenerator omformas till
likström. För dylika ändamål
äro de normala
konstruktionerna tillfyllestgörande.

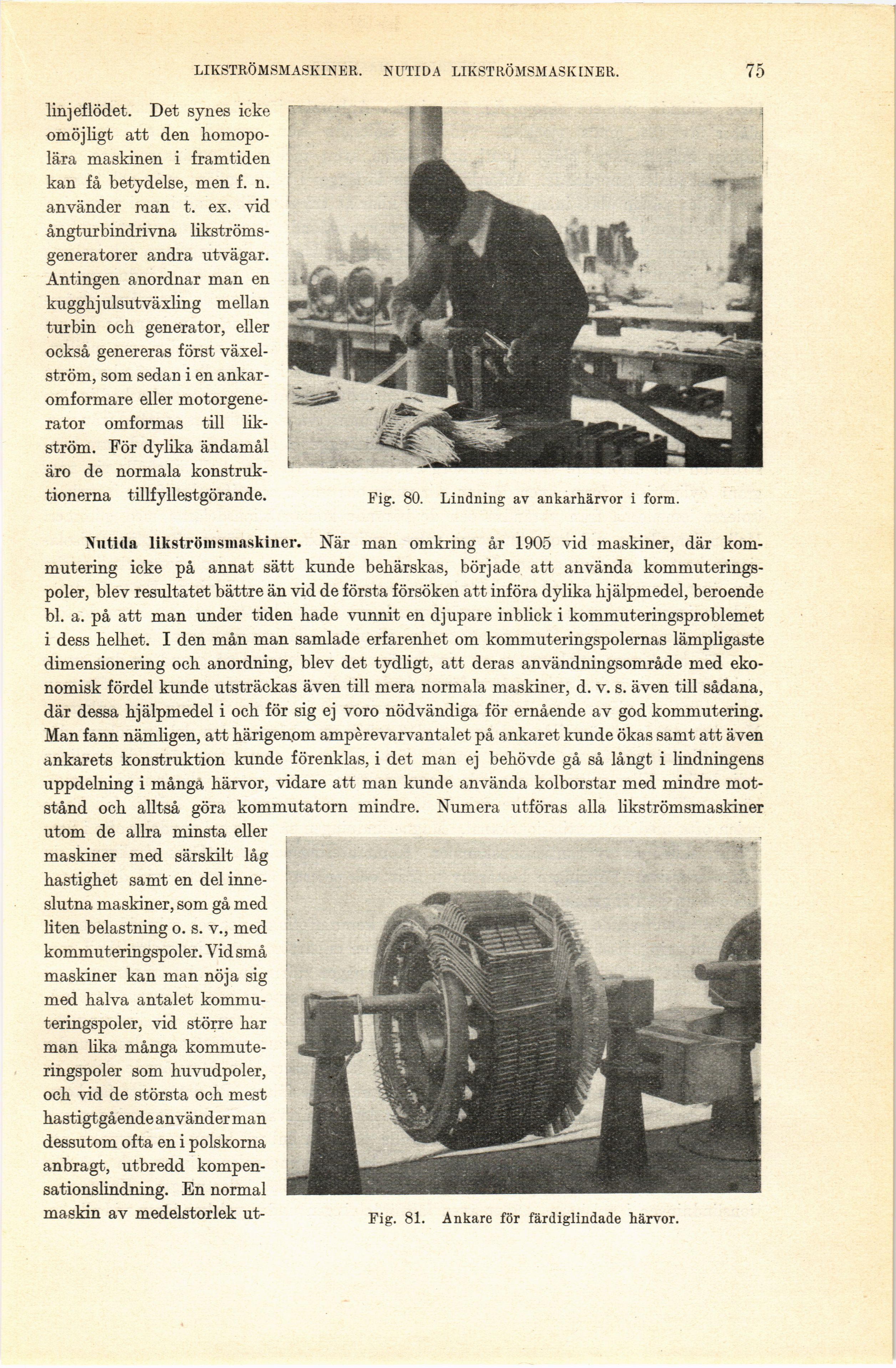

Fig. 80. Lindning av ankarhärvor i form.
Nutida likström »maskiner. När man omkring år 1905 vid maskiner, där
kom-mutering icke på annat sätt kunde behärskas, började att använda
kommuterings-poler, blev resultatet bättre än vid de första försöken att införa dylika hjälpmedel, beroende
bl. a. på att man under tiden hade vunnit en djupare inblick i kommuteringsproblemet
i dess helhet. I den mån man samlade erfarenhet om kommuteringspolernas lämpligaste
dimensionering och anordning, blev det tydligt, att deras användningsområde med
ekonomisk fördel kunde utsträckas även till mera normala maskiner, d. v. s. även till sådana,
där dessa hjälpmedel i och för sig ej voro nödvändiga för ernående av god kommutering.
Man fann nämligen, att härigenom ampèrevarvantalet på ankaret kunde ökas samt att även
ankarets konstruktion kunde förenklas, i det man ej behövde gå så långt i lindningens
uppdelning i många härvor, vidare att man kunde använda kolborstar med mindre
motstånd och alltså göra kommutatorn mindre. Numera utföras alla likströmsmaskiner
utom de allra minsta eller
maskiner med särskilt låg
hastighet samt en del
inneslutna maskiner, som gå med
liten belastning o. s. v., med
kommuteringspoler. Vid små
maskiner kan man nöja sig
med halva antalet
kommuteringspoler, vid större har
man lika många
kommuteringspoler som huvudpoler,
och vid de största och mest
hastigtgående använder man
dessutom ofta en i polskorna
anbragt, utbredd
kompen-sationslindning. En normal
maskin av medelstorlek ut-
Fig. 81. Ankare för färdiglindade härvor.
