94
ELEKTRISKA MASKINER.
Statorns järnkärna är genom mellanlägg uppdelad i flera plåtpaket, så att radiella
kanaler för kylluften bildas, se fig. 103. Rotorns järnkärna vid induktionsmotorn är
utförd på liknande sätt;
beträffande ventilationskanalerna
anordnar man dessa så, att
de ej komma mitt framför
motsvarande kanaler i
stator-plåten, detta i avsikt att så
mycket som möjligt minska
ventilationsljudet. Den i fig.
104 visade sta tor lindningen är
en s. k. tvåplanslindning med
två härvor per pol och fas.
Vid denna lindning, som först
infördes av Brown vid
Oerli-kon, är halva antalet härvor
utfört med rakt utstående och
halva antalet med utåtböjda
ändar, så att korsningar
mellan härvändarna undvikas.
Generatorernas magnetfält göras än med magnetring och polkärnor av martin i ett
stycke samt armsystem av gjutjärn, än med ring och armsystem av gjutjärn och vid
ringen fastskruvade magnetkärnor av smidesjärn, än göres hela magnethjulet i ett enda
stycke av martingjutgods, se fig. 105. Polplattorna kunna vara antingen massiva eller
laminerade; den förstnämnda konstruktionen kan användas endast i samband med halv-

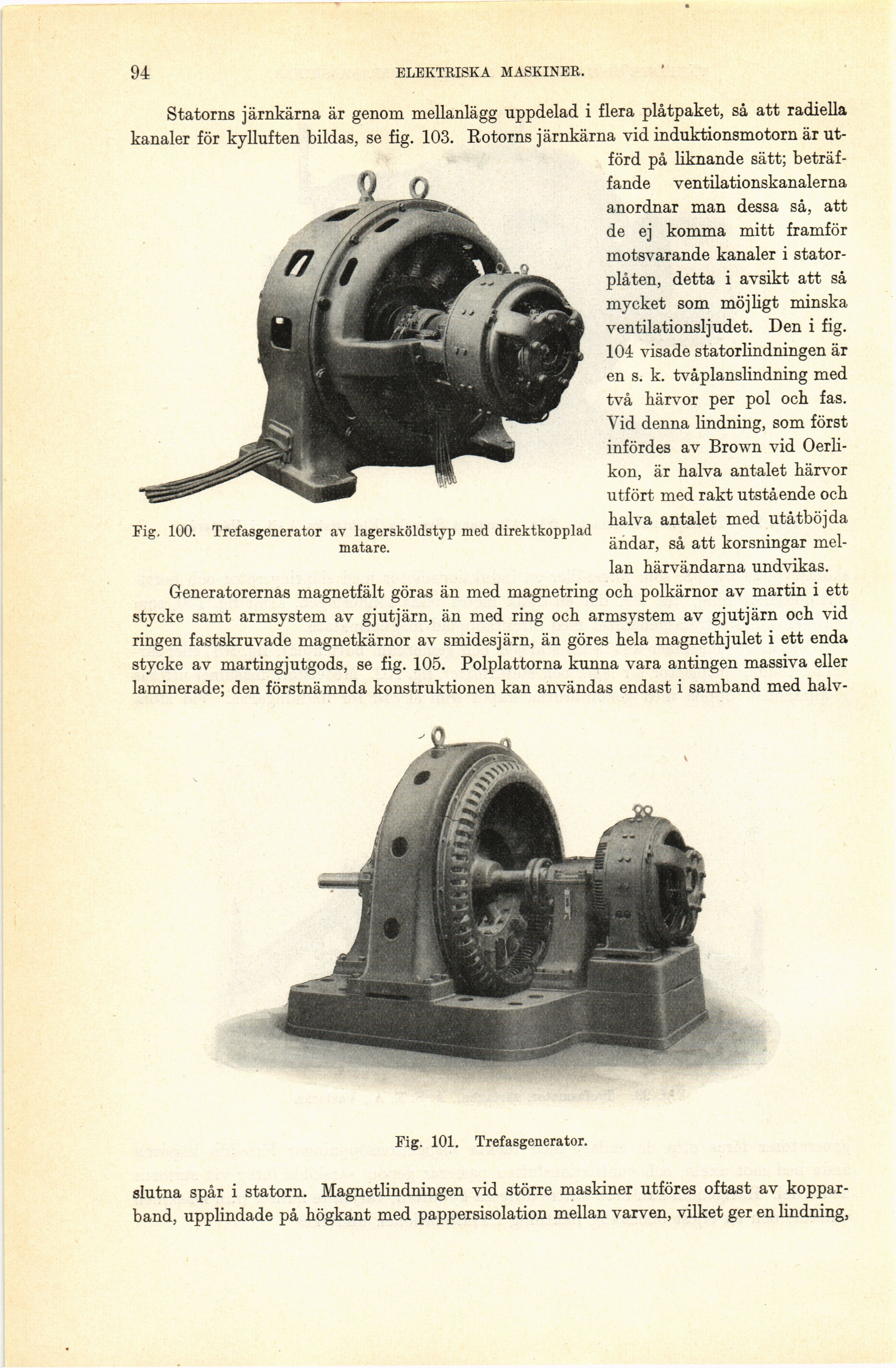

Fig. 101. Trefasgenerator.
slutna spår i statorn. Magnetlindningen vid större maskiner utföres oftast av
kopparband, upplindade på högkant med pappersisolation mellan varven, vilket ger en lindning,
Fig, 100. Trefasgenerator av lagersköldstyp med direktkopplad
matare.
