142
DET ELEKTRISKA LJUSET.
kropp. Den del av den totala energistrålningen, som faller inom den synliga delen av
spektret, har å figuren snedstreckats, samt den del, som på grund av ögats olika
känslighet för olika våglängder karakteriserar ljusstrålningens styrka, korsstreckats.
Förhållandet mellan den snedstreckade ytan och kurvans hela yta ger ett mått på
strål-ningsverkningsgraden. Då ögats ljuskänslighet ej är konstant inom hela det
uppfatt-bara spektrumområdet, blir den reducerade eller optiska verkningsgraden mindre, vilket
åskådliggöres genom den korsstreckade ytans storlek i förhållande till den totala ytan.
Dessa båda verkningsgrader variera med temperaturen i enlighet med de å fig. 158
angivna kurvorna.
Av fig. 158 framgår, att verkningsgraden med avseende på ljusstrålningen högst kan
uppgå till c:a 40 % vid en absolut temperatur av c:a 7 000°, samt att den optiska verk-

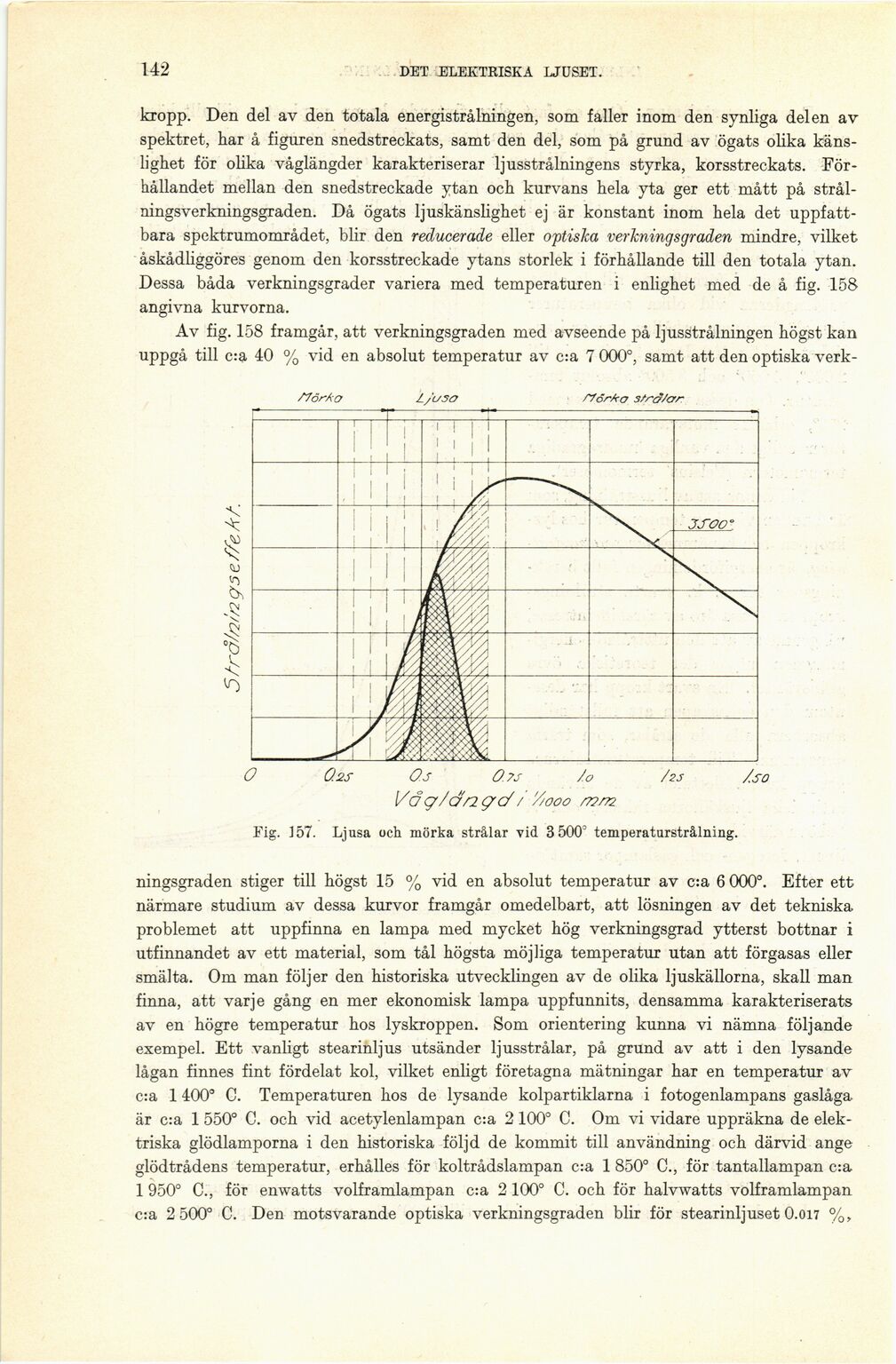

Fig. 157. Ljusa och mörka strålar vid 3 500° temperaturstrålning.
ningsgraden stiger till högst 15 % vid en absolut temperatur av c:a 6 000°. Efter ett
närmare studium av dessa kurvor framgår omedelbart, att lösningen av det tekniska
problemet att uppfinna en lampa med mycket hög verkningsgrad ytterst bottnar i
utfinnandet av ett material, som tål högsta möjliga temperatur utan att förgasas eller
smälta. Om man följer den historiska utvecklingen av de olika ljuskällorna, skall man
finna, att varje gång en mer ekonomisk lampa uppfunnits, densamma karakteriserats
av en högre temperatur hos lyskroppen. Som orientering kunna vi nämna följande
exempel. Ett vanligt stearinljus utsänder ljusstrålar, på grund av att i den lysande
lågan finnes fint fördelat kol, vilket enligt företagna mätningar har en temperatur av
c:a 1 400° C. Temperaturen hos de lysande kolpartiklarna i fotogenlampans gaslåga
är c:a 1 550° C. och vid acetylenlampan c:a 2 100° C. Om vi vidare uppräkna de
elektriska glödlamporna i den historiska följd de kommit till användning och därvid ange
glödtrådens temperatur, erhålles för koltrådslampan c:a 1 850° C., för tantallampan c:a
1 950° C., för enwatts volframlampan c:a 2 100° C. och för halvwatts volframlampan
c:a 2 500° C. Den motsvarande optiska verkningsgraden blir för stearinljuset 0.017 %,
