340
ELEKTRISKA KRAFTSTATIONER.
landena avpassat dämpningsmotstånd införes i strömkretsen och i andra steget detta
motstånd kortslutes. Ehuru dessa båda operationer inträffa ögonblickligen efter
varandra, är dock tidsskillnaden tillräcklig för att den åsyftade skyddsverkan skall ernås.
Vi skola nu övergå till en kortare beskrivning av några oljeströmbrytare. Fig.
354 framställer en ritning i två projektioner till en 3-polig, amerikansk
oljeströmbrytare av mindre, handmanövrerad typ. De genom locket gående porslinsrören,
genomföringarna, innehålla kopparbultar, till vars övre ändar ledningsanslutningarna
göras, och vilkas nedre ändar äro försedda med kontaktfjädrar. Strömslutningen
i de tre faserna åstadkommes medelst nedtryckning av det genom
instrumenttavlan framskjutande
manöverhandtaget, varvid kontaktarmar införas
mellan genomföringsbultarnas
kontaktfjädrar. Å bilden, som visar
brytaren i inkopplat tillstånd, är
en kontaktarm ävenledes inprickad
i urkopplat läge. För
huvudkontakternas skyddande äro lätt
utbytbara brytkontakter anordnade
vid kontaktarmarnas ändar.
Kontaktarmarna äro isolerat fästade
vid de vertikala dragbultarna, vilka
genom en länkutväxling äro så
förbundna med manöverhandtaget, att
deras rörelse sker i vertikal led.
För att förebygga överslag mellan
faserna eller till oljelådan har man
invändigt klätt denna med oljekokt
trä samt anordnat isolerande
skärmar mellan faserna.
Manöverhandtaget kvarhålles i inkopplat läge
genom den å bilden synliga
hak-anordningen. Urkopplingen, som ju
bör ske hastigt, åstadkommes
nor
malt genom tryckning å den ovanför handtaget synliga, utskjutande armen, varvid
mekanismen genom en hakutlösning frigöres, så att kontaktarmarna på grund av sin
tyngd samt inverkan från spiralfjädrar kastas ned i urkopplat läge. Strömbrytaren är
även anordnad för automatisk utlösning medelst den under handtaget placerade
elektro-magneten. Då ström framsläppes genom spolen ryckes dess järnkärna upp och åverkar
därvid den förut omtalade utlösningsarmen.

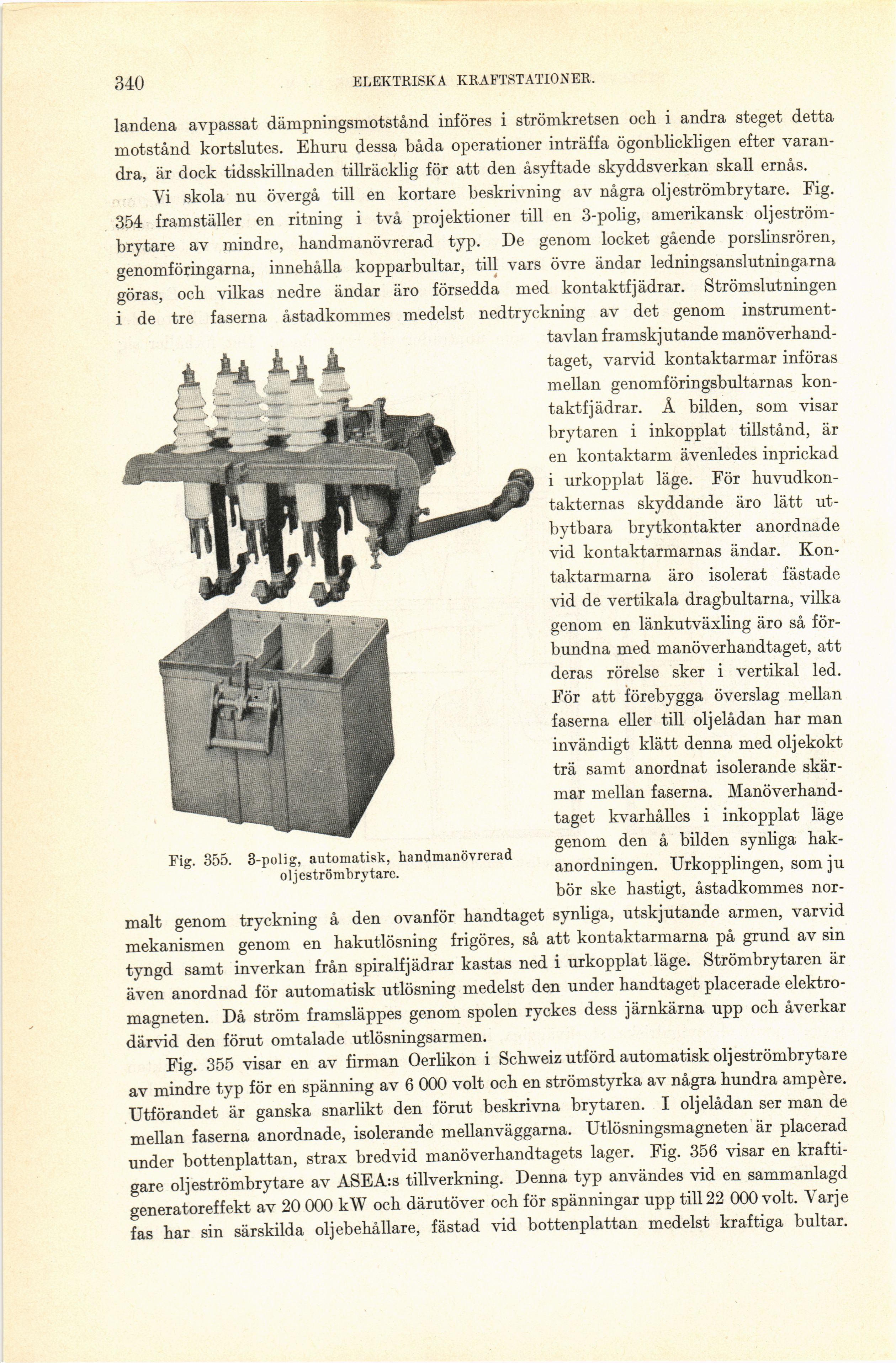

Fig. 355 visar en av firman Oerlikon i Schweiz utförd automatisk oljeströmbrytare
av mindre typ för en spänning av 6 000 volt och en strömstyrka av några hundra ampère.
Utförandet är ganska snarlikt den förut beskrivna brytaren. I oljelådan ser man de
mellan faserna anordnade, isolerande mellanväggarna. Utlösningsmagneten är placerad
under bottenplattan, strax bredvid manöverhandtagets lager. Fig. 356 visar en
kraftigare oljeströmbrytare av ASEA:s tillverkning. Denna typ användes vid en sammanlagd
generatoreffekt av 20 000 kW och därutöver och för spänningar upp till 22 000 volt. Varje
fas har sin särskilda oljebehållare, fästad vid bottenplattan medelst kraftiga bultar.
Fig. 355. 3-polig, automatisk, handmanövrerad
olj eströmbrytare.
