384
ELEKTRISKA KRAFTSTATIONER.
13.8 meter. Turbinuppställningen är öppen, d. v. s. turbinerna äro anordnade i öppna
kamrar eller sumpar, ett monteringssätt, som ännu vid denna fallhöjd kan vara lämpligt.
(Vid högre fallhöjder medför i allmänhet den slutna uppställningen en lägre
anläggningskostnad. Härvid föres drivvattnet genom en tub till den i en kåpa fullt inneslutna tur-

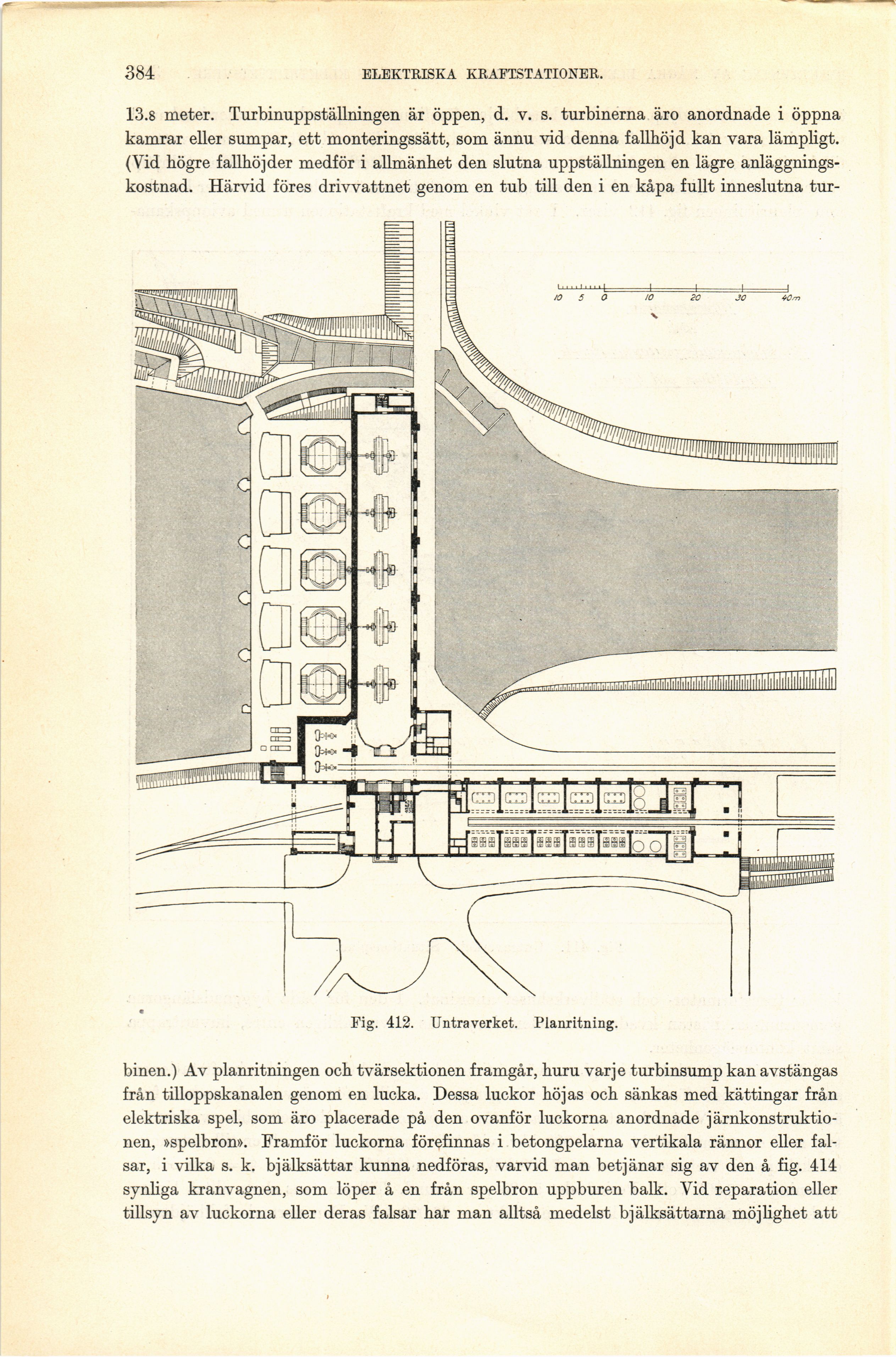

Fig. 412. Untra verket. Planritning.
binen.) Av planritningen och tvärsektionen framgår, huru varje turbinsump kan avstängas
från tilloppskanalen genom en lucka. Dessa luckor höjas och sänkas med kättingar från
elektriska spel, som äro placerade på den ovanför luckorna anordnade
järnkonstruktionen, »spelbron». Framför luckorna förefinnas i betongpelarna vertikala rännor eller
falsar, i vilka s. k. bjälksättar kunna nedföras, varvid man betjänar sig av den å fig. 414
synliga kranvagnen, som löper å en från spelbron uppburen balk. Vid reparation eller
tillsyn av luckorna eller deras falsar har man alltså medelst bjälksättarna möjlighet att
