394
ELEKTRISKA KRAFTSTATIONER.
triska regulatorer. Regulatorns spolar påverkas av spänningen från ett system av
spännings- och strömtransformatorer anordnat på det sätt, att regulatorn så reglerar
generatorspänningen, att spänningen å 6000 volts sidan av Värtastationens transformatorer
i lämpligt förhållande ändras med belastningen. För att spänningen vid understationerna
skall hållas konstant fordras ju på grund av förlusterna i kabelnätet, att spänningen vid
Värtastationen ökas vid stigande belastning.
Längre upp på pelarna äro anbragta manöverströmbrytare med signallampor för
gruppens 6 000 och 100 000 volts oljeströmbrytare och tryckknapparna till turbinregu-

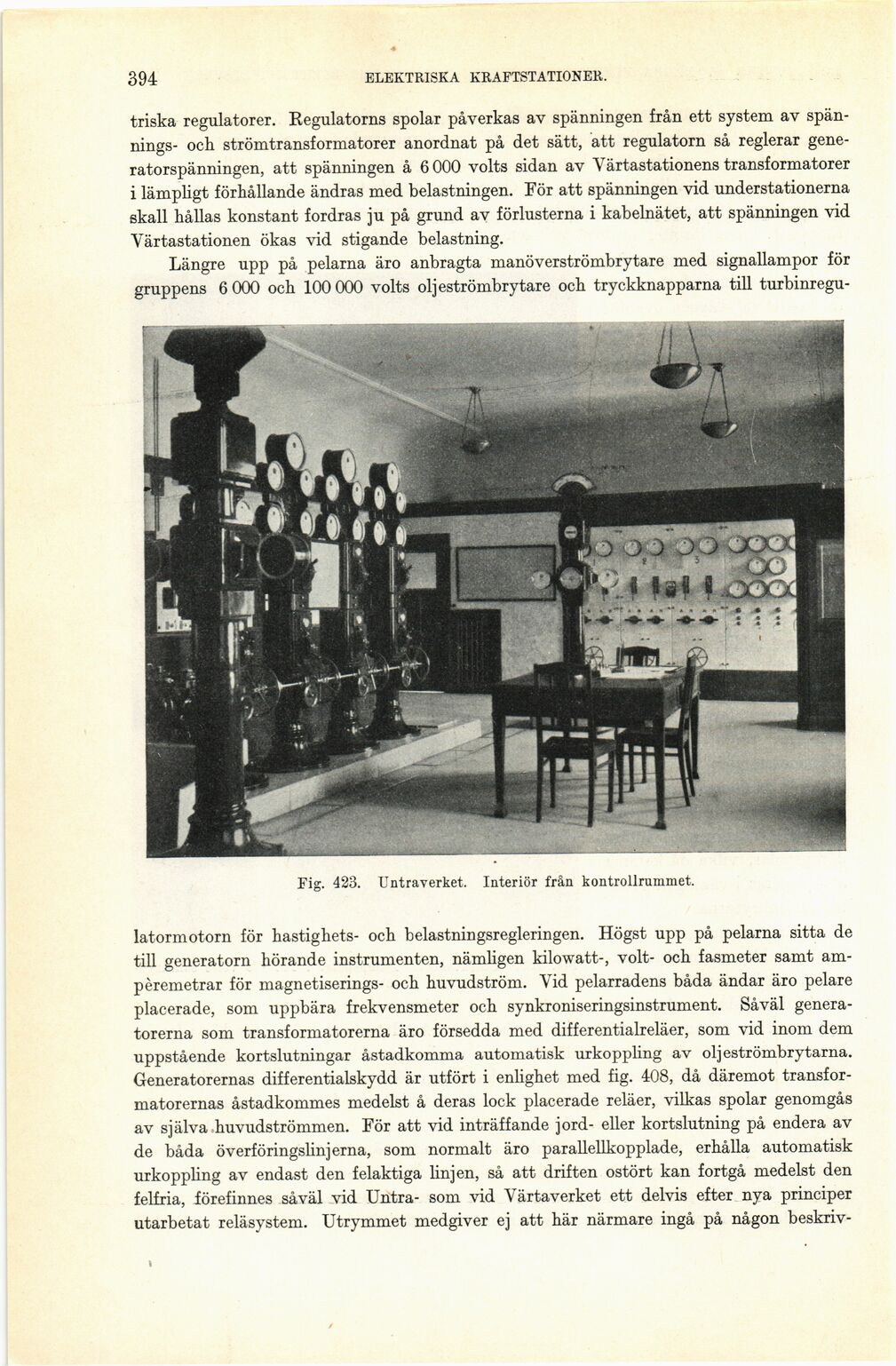

Fig. 423. Untraverket. Interiör från kontrollrummet.
latormotorn för hastighets- och belastningsregleringen. Högst upp på pelarna sitta de
till generatorn hörande instrumenten, nämligen kilowatt-, volt- och fasmeter samt
am-pèremetrar för magnetiserings- och huvudström. Vid pelarradens båda ändar äro pelare
placerade, som uppbära frekvensmeter och synkroniseringsinstrument. Såväl
generatorerna som transformatorerna äro försedda med differentialreläer, som vid inom dem
uppstående kortslutningar åstadkomma automatisk urkoppling av oljeströmbrytarna.
Generatorernas differentialskydd är utfört i enlighet med fig. 408, då däremot
transformatorernas åstadkommes medelst å deras lock placerade reläer, vilkas spolar genomgås
av själva huvudströmmen. För att vid inträffande jord- eller kortslutning på endera av
de båda överföringslinjerna, som normalt äro parallellkopplade, erhålla automatisk
urkoppling av endast den felaktiga linjen, så att driften ostört kan fortgå medelst den
felfria, förefinnes såväl vid Untra- som vid Värtaverket ett delvis efter nya principer
utarbetat reläsystem. Utrymmet medgiver ej att här närmare ingå på någon beskriv-
