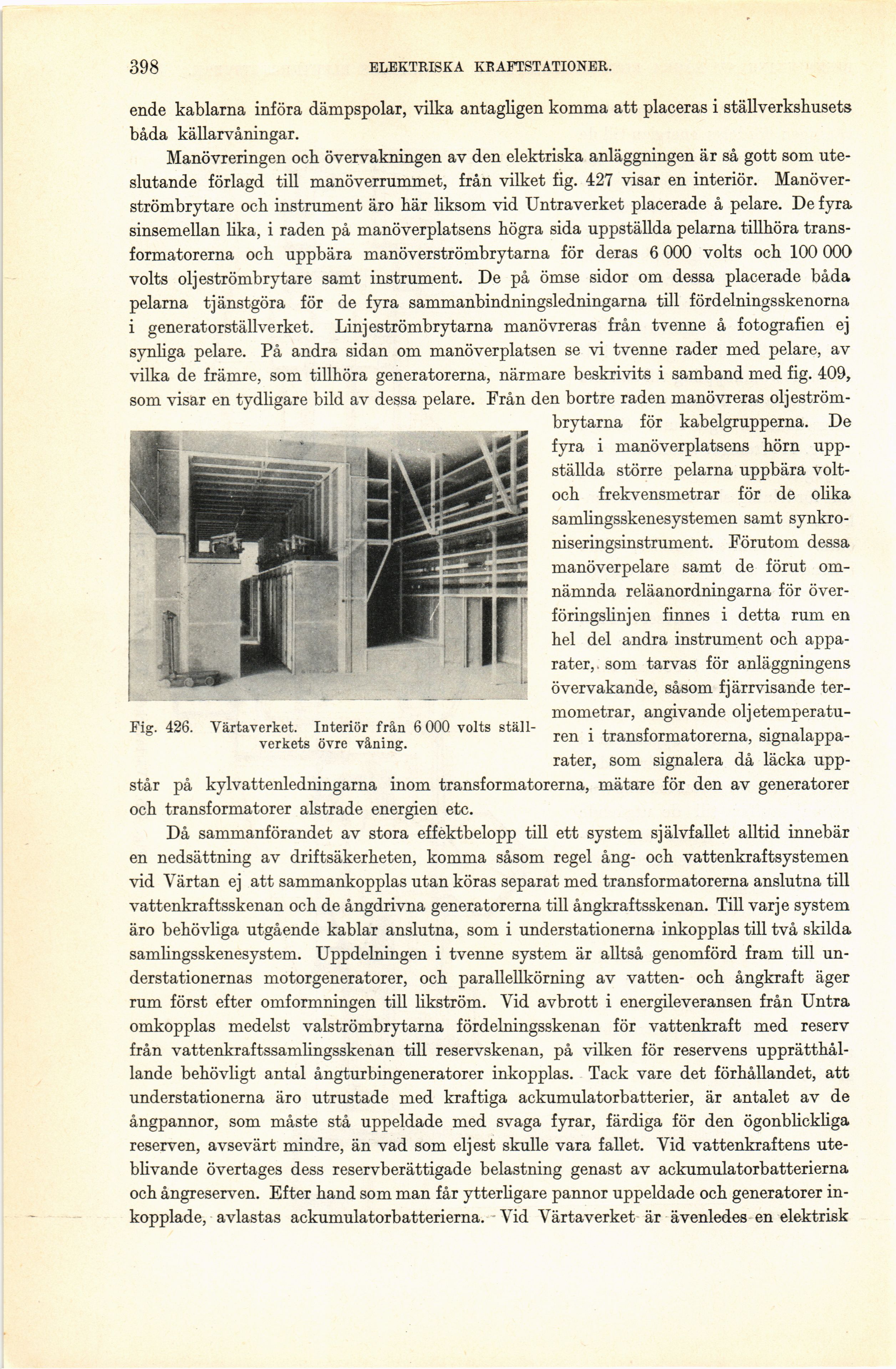

398
ELEKTRISKA KRAFTSTATIONER.
Fig. 426. Värtaverket. Interiör från 6 000 volts
ställverkets övre våning.
ende kablarna införa dämpspolar, vilka antagligen komma att placeras i ställverkshusets
båda källarvåningar.
Manövreringen ocb övervakningen av den elektriska anläggningen är så gott som
uteslutande förlagd till manöverrummet, från vilket fig. 427 visar en interiör.
Manöverströmbrytare ocb instrument äro här liksom vid Untraverket placerade å pelare. De fyra,
sinsemellan lika, i raden på manöverplatsens högra sida uppställda pelarna tillhöra
transformatorerna och uppbära manöverströmbrytarna för deras 6 000 volts och 100 000
volts oljeströmbrytare samt instrument. De på ömse sidor om dessa placerade båda
pelarna tjänstgöra för de fyra sammanbindningsledningarna till fördelningsskenorna
i generatorställverket. Linjeströmbrytarna manövreras från tvenne å fotografien ej
synliga pelare. På andra sidan om manöverplatsen se vi tvenne rader med pelare, av
vilka de främre, som tillhöra generatorerna, närmare beskrivits i samband med fig. 409,
som visar en tydligare bild av dessa pelare. Från den bortre raden manövreras
oljeström-brytarna för kabelgrupperna. De
fyra i manöverplatsens hörn
uppställda större pelarna uppbära
volt-och frekvensmetrar för de olika
samlingsskenesystemen samt
synkro-niseringsinstrument. Förutom dessa
manöverpelare samt de förut
omnämnda reläanordningarna för
över-föringslinjen finnes i detta rum en
hel del andra instrument och
apparater,. som tarvas för anläggningens
övervakande, såsom fj ärrvisande
termometrar, angivande
oljetemperatu-ren i transformatorerna,
signalapparater, som signalera då läcka
upp
står på kylvattenledningarna inom transformatorerna, mätare för den av generatorer
och transformatorer alstrade energien etc.
Då sammanförandet av stora effektbelopp till ett system självfallet alltid innebär
en nedsättning av driftsäkerheten, komma såsom regel ång- och vattenkraftsystemen
vid Värtan ej att sammankopplas utan köras separat med transformatorerna anslutna till
vattenkraftsskenan och de ångdrivna generatorerna till ångkraftsskenan. Till varje system
äro behövliga utgående kablar anslutna, som i understationerna inkopplas till två skilda
samlingsskenesystem. Uppdelningen i tvenne system är alltså genomförd fram till
understationernas motorgeneratorer, och parallellkörning av vatten- och ångkraft äger
rum först efter omformningen till Ekström. Vid avbrott i energileveransen från Untra
omkopplas medelst valströmbrytarna fördelningsskenan för vattenkraft med reserv
från vattenkraftssamhngsskenan till reservskenan, på vilken för reservens
upprätthållande behövligt antal ångturbingeneratorer inkopplas. Tack vare det förhållandet, att
understationerna äro utrustade med kraftiga ackumulatorbatterier, är antalet av de
ångpannor, som måste stå uppeldade med svaga fyrar, färdiga för den ögonbEckhga
reserven, avsevärt mindre, än vad som eljest skulle vara fallet. Vid vattenkraftens
ute-bEvande övertages dess reservberättigade belastning genast av ackumulatorbatterierna
och ångreserven. Efter hand som man får ytterhgare pannor uppeldade och generatorer
inkopplade, avlastas ackumulatorbatterierna. Vid Värtaverket är ävenledes en elektrisk
