410
ELEKTRISKA KRAFTSTATIONER.
Den s. k. summatavlan, vilken såsom en avslutning av instrumenttavlan åt denna
sida är placerad i följd med batteritavlan, uppbär ampèremetrar för den totala
nätströmmen samt voltmetrar för nät- och laddningsskenorna, felsignaleringsanordning för
kabelnätet samt instrument och apparater för utjämningsmaskinen. Då denna maskins
uppgift och verkningssätt ej direkt framgår genom ett studium av kopplingsschemat enbart,
bör en kortare beskrivning vara på sin plats. Det är självfallet omöjligt att så avväga
anslutningen, att man ständigt har exakt samma belastning å nätets båda sidor. Är
be-lastningsolikheten liten och kortvarig, spelar den naturligtvis ingen nämnvärd roll. An-

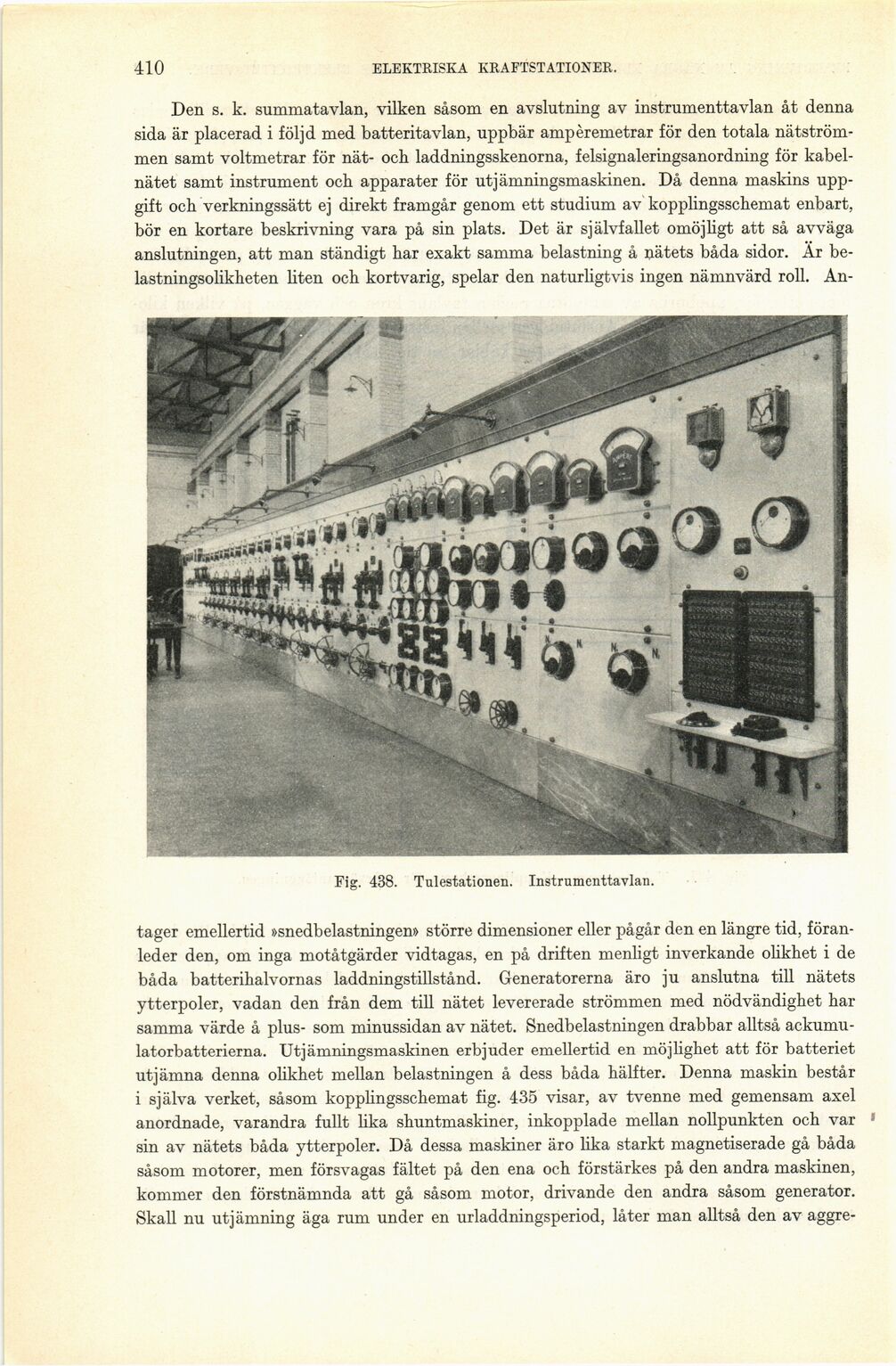

Fig. 438. Tulestationen. Instrumenttavlan.
tager emellertid »snedbelastningen» större dimensioner eller pågår den en längre tid,
föranleder den, om inga motåtgärder vidtagas, en på driften menligt inverkande olikhet i de
båda batterihalvornas laddningstillstånd. Generatorerna äro ju anslutna till nätets
ytterpoler, vadan den från dem till nätet levererade strömmen med nödvändighet har
samma värde å plus- som minussidan av nätet. Snedbelastningen drabbar alltså
ackumulatorbatterierna. Utjämningsmaskinen erbjuder emellertid en möjlighet att för batteriet
utjämna denna olikhet mellan belastningen å dess båda hälfter. Denna maskin består
i själva verket, såsom kopplingsschemat fig. 435 visar, av tvenne med gemensam axel
anordnade, varandra fullt lika shuntmaskiner, inkopplade mellan nollpunkten och var
sin av nätets båda ytterpoler. Då dessa maskiner äro lika starkt magnetiserade gå båda
såsom motorer, men försvagas fältet på den ena och förstärkes på den andra maskinen,
kommer den förstnämnda att gå såsom motor, drivande den andra såsom generator.
Skall nu utjämning äga rum under en urladdningsperiod, låter man alltså den av
aggre
