416
ELEKTRISKA KRAFTSTATIONER.

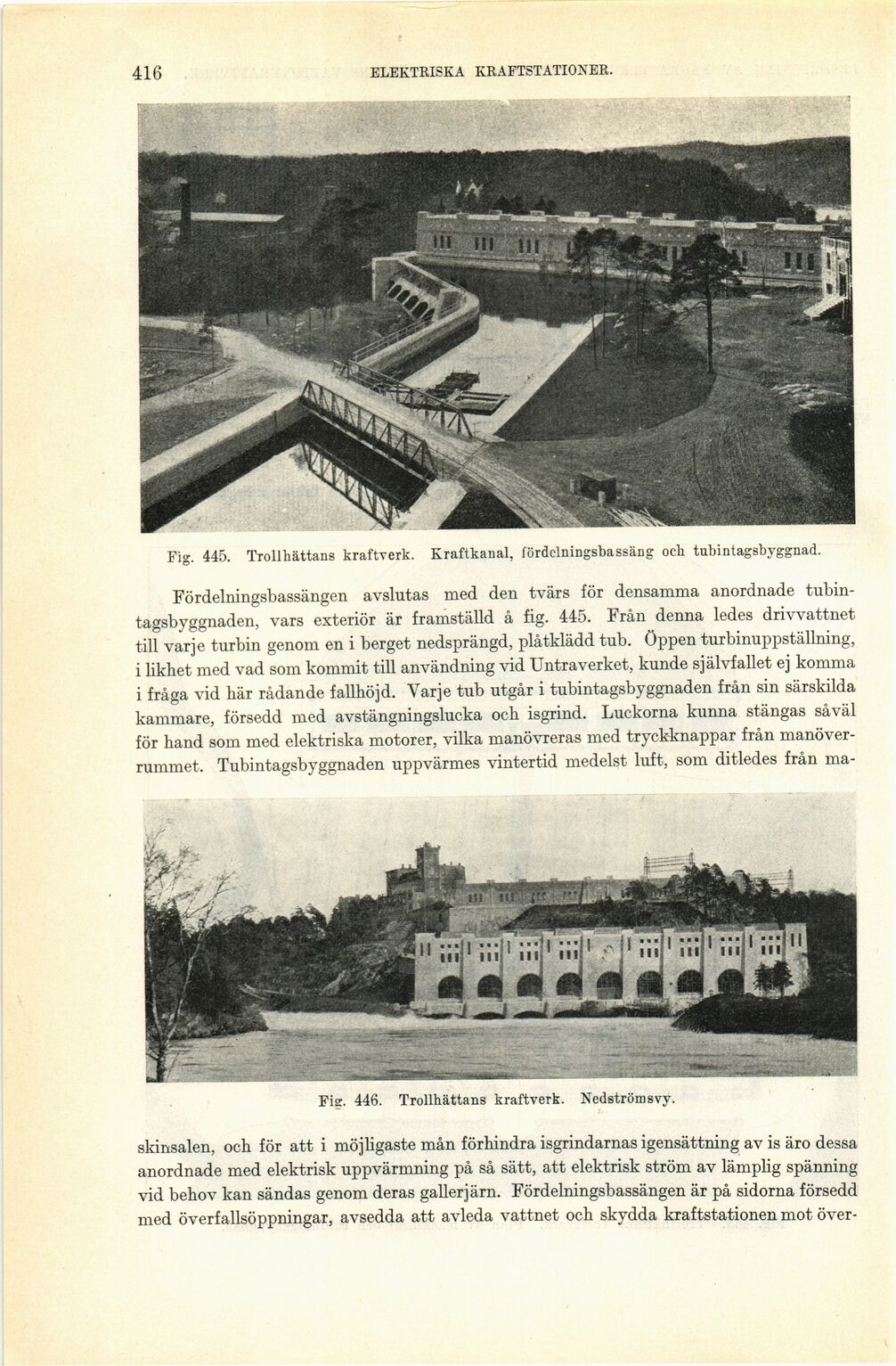

Fig. 445. Trollhättans kraftverk. Kraftkanal, fördclningsbassäng och tubintagsbyggnad.
Fördelningsbassängen avslutas med den tvärs för densamma anordnade
tubin-tagsbyggnaden, vars exteriör är framställd å fig. 445. Från denna ledes drivvattnet
till varje turbin genom en i berget nedsprängd, plåtklädd tub. öppen turbinuppställning,
i likhet med vad som kommit till användning vid Untraverket, kunde självfallet ej komma
i fråga vid här rådande fallhöjd. Varje tub utgår i tubintagsbyggnaden från sin särskilda
kammare, försedd med avstängningslucka och isgrind. Luckorna kunna stängas såväl
för hand som med elektriska motorer, vilka manövreras med tryckknappar från
manöver-rummet. Tubintagsbyggnaden uppvärmes vintertid medelst luft, som ditledes från ma-
Fig. 446. Trollhättans kraftverk. Nedströmsvy.
skinsalen, och för att i möjligaste mån förhindra isgrindarnas igensättning av is äro dessa
anordnade med elektrisk uppvärmning på så sätt, att elektrisk ström av lämplig spänning
vid behov kan sändas genom deras galler järn. Fördelningsbassängen är på sidorna försedd
med överfallsöppningar, avsedda att avleda vattnet och skydda kraftstationen mot
över
