424

ELEKTRISKA KRAFTSTATIONER.

energien äro framdragna längs översta ställverksvåningens västra vägg. De automatiska
oljeströmbrytarna i de utgående 50 000 volts ledningarna äro, såsom av fig. 450 synes,
monterade i 2:a våningens mittelrum. Från dessa brytare föras ledningarna genom
strömtransformatorer och golvgenomföringar upp till översta våningen, där dämpspolar
för överspänningsskydd äro införda i dem, varefter de i taket framdragas till
väggenom-föringarna, från vilka anslutningen till luftlinjerna utföres. Här i översta våningen
äro även övriga överspänningsskydd för 50 000 volts anläggningen anordnade. Dessa
utgöras av horn- och rullåskledare med förkopplingsmotstånd samt
vattenstrålappara-ter. Dessutom ha vid denna anläggning även elektrolytiska åskledare kommit till
användning.

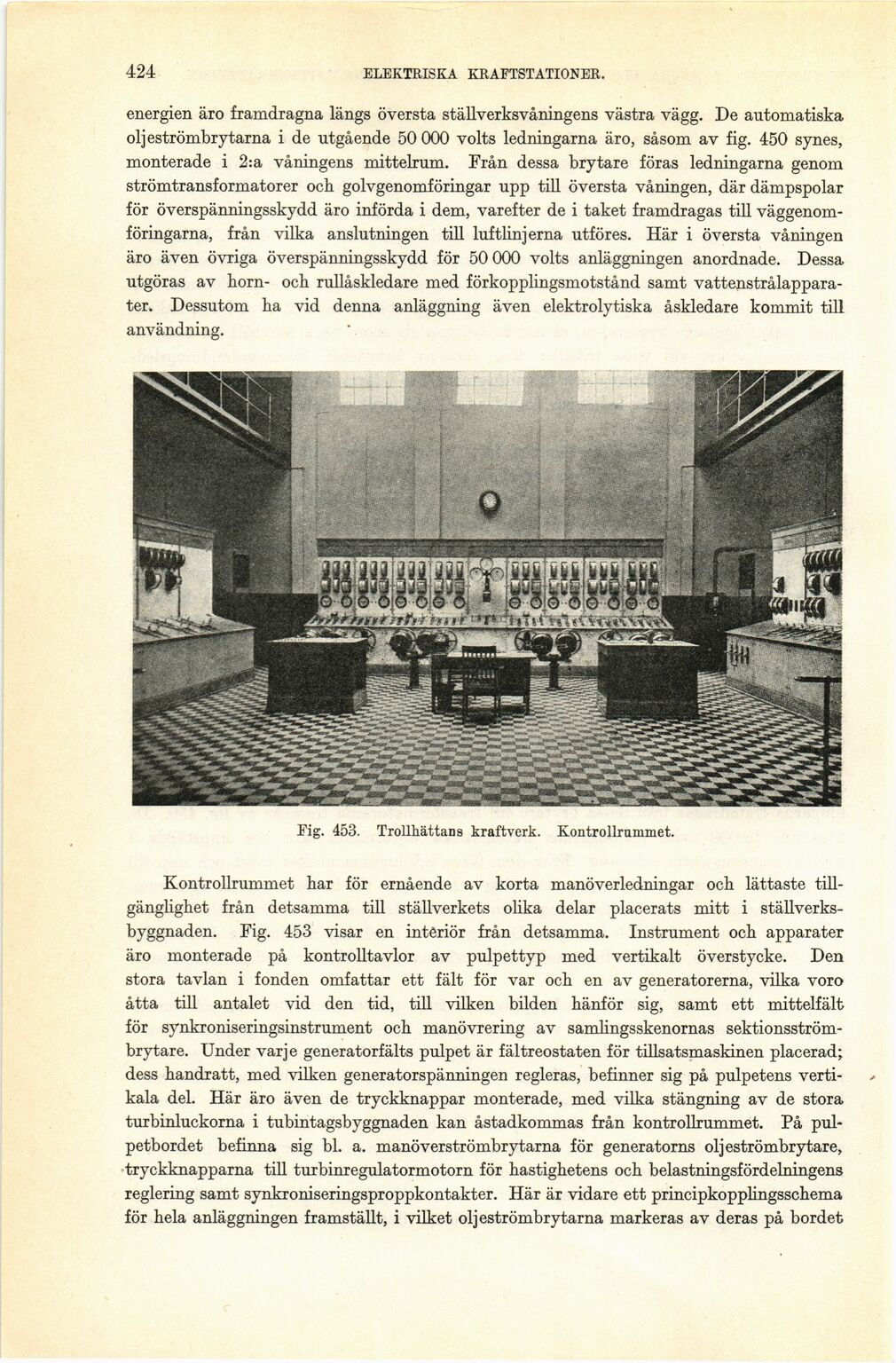

Fig. 453. Trollhättans kraftverk. Kontrollrummet.

Kontrollrummet har för ernående av korta manöverledningar och lättaste
tillgänglighet från detsamma till ställverkets olika delar placerats mitt i
ställverks-byggnaden. Fig. 453 visar en intèriör från detsamma. Instrument och apparater
äro monterade på kontrolltavlor av pulpettyp med vertikalt överstycke. Den
stora tavlan i fonden omfattar ett fält för var och en av generatorerna, vilka voro
åtta till antalet vid den tid, till vilken bilden hänför sig, samt ett mittelfält
för synkroniseringsinstrument och manövrering av samlingsskenornas
sektionsström-brytare. Under varje generatorfälts pulpet är fältreostaten för tillsatsmaskinen placerad;
dess handratt, med vilken generatorspänningen regleras, befinner sig på pulpetens
vertikala del. Här äro även de tryckknappar monterade, med vilka stängning av de stora
turbinluckorna i tubintagsbyggnaden kan åstadkommas från kontrollrummet. På
pul-petbordet befinna sig bl. a. manöverströmbrytarna för generatorns oljeströmbrytare,
tryckknapparna till turbinregulatormotorn för hastighetens och belastningsfördelningens
reglering samt synkroniseringsproppkontakter. Här är vidare ett principkopplingsschema
för hela anläggningen framställt, i vilket oljeströmbrytarna markeras av deras på bordet
