434
ELEKTRISKA KRAFTSTATIONER.

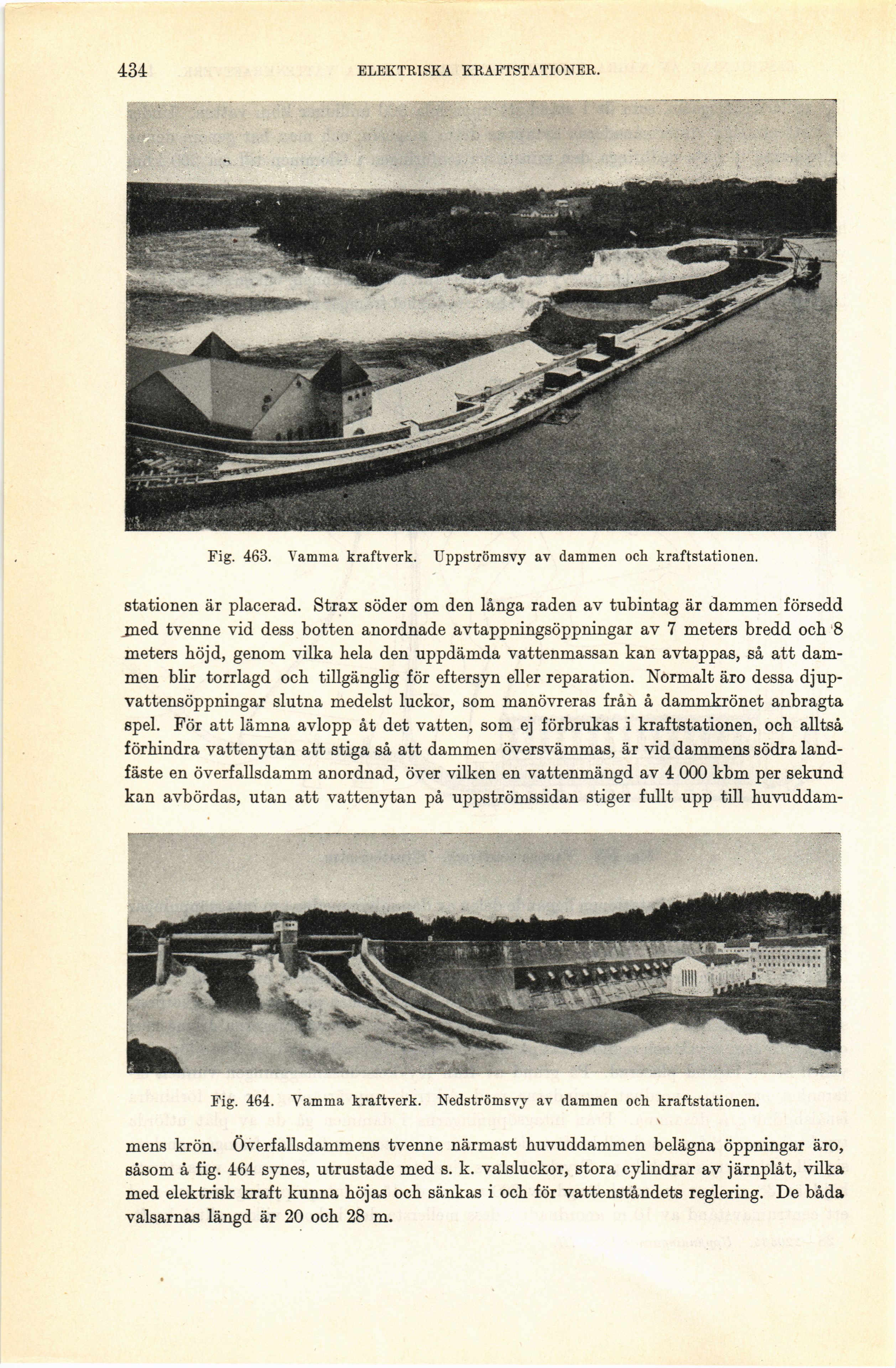

Fig. 463. Vamma kraftverk. Uppströmsvy av dammen och kraftstationen.
stationen är placerad. Strax söder om den långa raden av tubintag är dammen försedd
jned tvenne vid dess botten anordnade avtappningsöppningar av 7 meters bredd och 8
meters höjd, genom vilka hela den uppdämda vattenmassan kan avtappas, så att
dammen blir torrlagd och tillgänglig för eftersyn eller reparation. Normalt äro dessa
djup-vattensöppningar slutna medelst luckor, som manövreras från å dammkrönet anbragta
spel. För att lämna avlopp åt det vatten, som ej förbrukas i kraftstationen, och alltså
förhindra vattenytan att stiga så att dammen översvämmas, är vid dammens södra
landfäste en överfallsdamm anordnad, över vilken en vattenmängd av 4 000 kbm per sekund
kan avbördas, utan att vattenytan på uppströmssidan stiger fullt upp till huvuddam-
Fig. 464. Vamma kraftverk. Nedströmsvy av dammen och kraftstationen.
mens krön. Överfallsdammens tvenne närmast huvuddammen belägna öppningar äro,
såsom å fig. 464 synes, utrustade med s. k. valsluckor, stora cylindrar av järnplåt, vilka
med elektrisk kraft kunna höjas och sänkas i och för vattenståndets reglering. De båda
valsarnas längd är 20 och 28 m.
