438
ELEKTRISKA KRAFTSTATIONER.
Aa, som utmynnar i Vierwaldstättersjön. C:a 80 meter ovanför föreningspunkten har
man tvärs över ån lagt en spärrdamm, varigenom dess vatten tvingas att genom en
konstgjord kanal flyta till en genom utgrävningar och dammbyggnader åstadkommen
samlings-och regleringsbassäng, som kan rymma 7 000 kbm vatten. Från denna bassäng, vars
botten ligger c:a 310 m högre än den i dalgången nedanför anlagda kraftstationens golv,
föres drivvattnet genom en med svag lutning i marken utsprängd och utgrävd tunnel

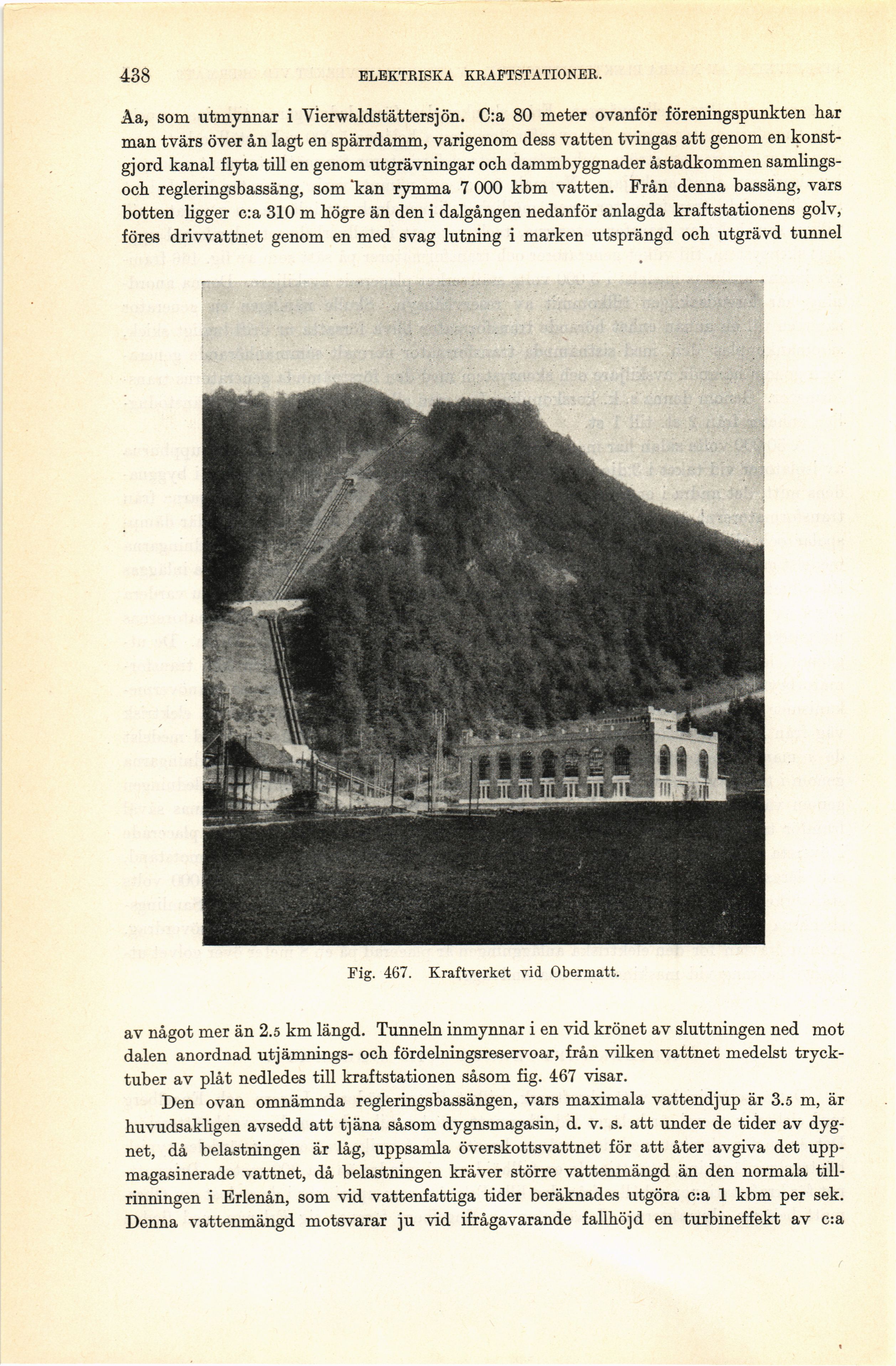

Fig. 467. Kraftverket vid Obermatt.
av något mer än 2.5 km längd. Tunneln inmynnar i en vid krönet av sluttningen ned mot
dalen anordnad utjämnings- och fördelningsreservoar, från vilken vattnet medelst
trycktuber av plåt nedledes till kraftstationen såsom fig. 467 visar.
Den ovan omnämnda regleringsbassängen, vars maximala vattendjup är 3.5 m, är
huvudsakligen avsedd att tjäna såsom dygnsmagasin, d. v. s. att under de tider av
dygnet, då belastningen är låg, uppsamla överskottsvattnet för att åter avgiva det
uppmagasinerade vattnet, då belastningen kräver större vattenmängd än den normala
till-rinningen i Erlenån, som vid vattenfattiga tider beräknades utgöra c:a 1 kbm per sek.
Denna vattenmängd motsvarar ju vid ifrågavarande fallhöjd en turbineffekt av c:a
