BESKRIVNING AV NÅGRA ELEKTRICITETSVERK. VATTENKRAFTVERKET VID OBERMATT. 443

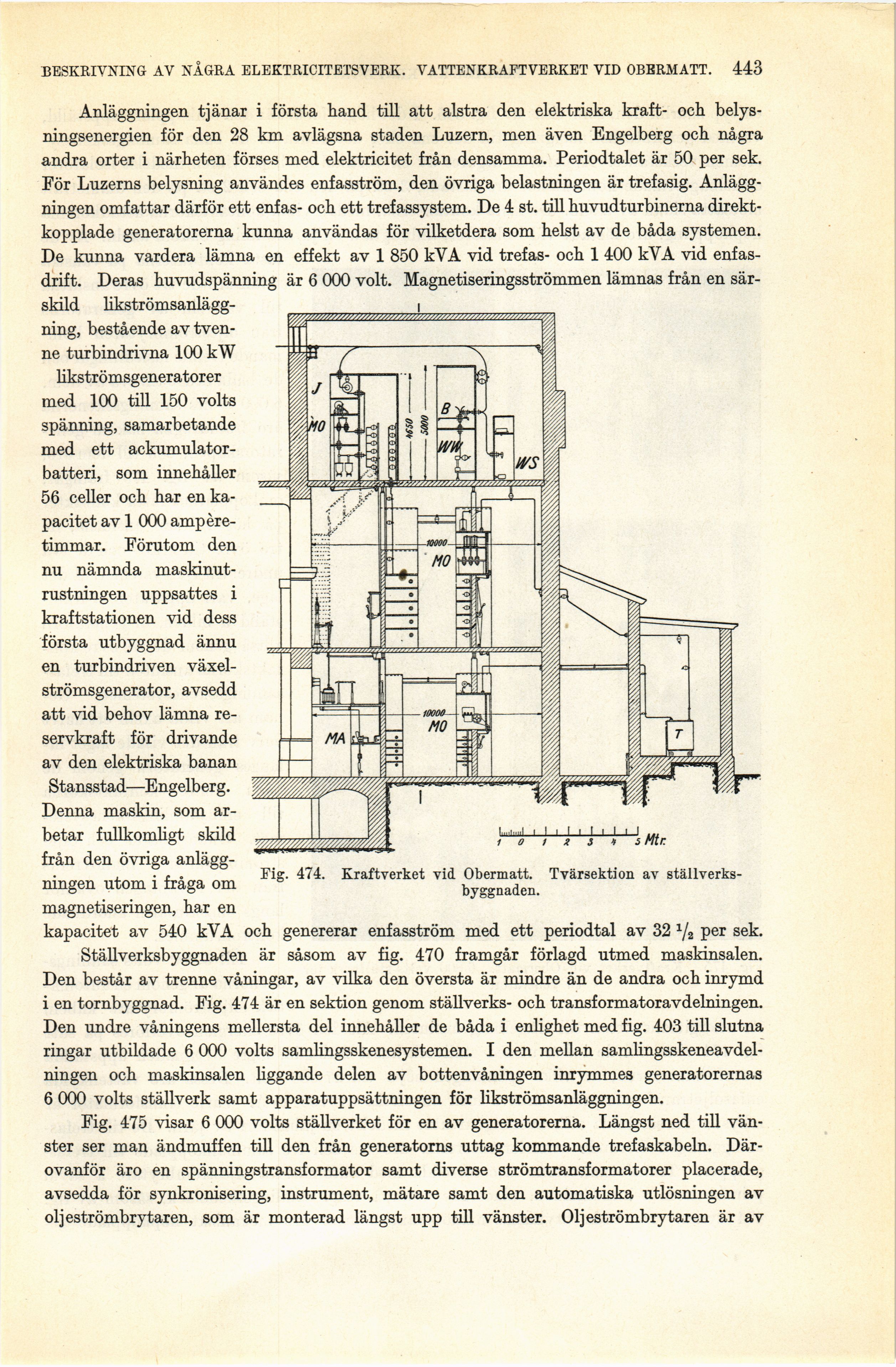

Fig. 474. Kraftverket vid. Obermatt. Tvärsektion av
ställverksbyggnaden.
Anläggningen tjänar i första hand till att alstra den elektriska kraft- och
belys-ningsenergien för den 28 km avlägsna staden Luzern, men även Engelberg och några
andra orter i närheten förses med elektricitet från densamma. Periodtalet är 50 per sek.
För Luzerns belysning användes enfasström, den övriga belastningen är trefasig.
Anläggningen omfattar därför ett enfas- och ett trefassystem. De 4 st. till huvudturbinerna
direkt-kopplade generatorerna kunna användas för vilketdera som helst av de båda systemen.
De kunna vardera lämna en effekt av 1 850 kVA vid trefas- och 1 400 kVA vid
enfas-drift. Deras huvudspänning är 6 000 volt. Magnetiseringsströmmen lämnas från en
särskild likströmsanläggning, bestående av
tvenne turbindrivna 100 kW
likströmsgeneratorer
med 100 till 150 volts
spänning, samarbetande
med ett
ackumulatorbatteri, som innehåller
56 celler och har en
kapacitet av 1 000
ampère-timmar. Förutom den
nu nämnda
maskinutrustningen uppsattes i
kraftstationen vid dess
första utbyggnad ännu
en turbindriven
växel-strömsgenerator, avsedd
att vid behov lämna
reservkraft för drivande
av den elektriska banan
Stansstad—Engelberg.
Denna maskin, som
arbetar fullkomligt skild
från den övriga
anläggningen utom i fråga om
magnetiseringen, har en
kapacitet av 540 kVA och genererar enfasström med ett periodtal av 32 % Per sek.
Ställverksbyggnaden är såsom av fig. 470 framgår förlagd utmed maskinsalen.
Den består av trenne våningar, av vilka den översta är mindre än de andra och inrymd
i en tornbyggnad. Fig. 474 är en sektion genom ställverks- och transformatoravdelningen.
Den undre våningens mellersta del innehåller de båda i enlighet med fig. 403 till slutna
ringar utbildade 6 000 volts samlingsskenesystemen. I den mellan
samlingsskeneavdel-ningen och maskinsalen liggande delen av bottenvåningen inrymmes generatorernas
6 000 volts ställverk samt apparatuppsättningen för likströmsanläggningen.
Fig. 475 visar 6 000 volts ställverket för en av generatorerna. Längst ned till
vänster ser man ändmuffen till den från generatorns uttag kommande trefaskabeln.
Där-ovanför äro en spänningstransformator samt diverse strömtransformatorer placerade,
avsedda för synkronisering, instrument, mätare samt den automatiska utlösningen av
oljeströmbrytaren, som är monterad längst upp till vänster. Oljeströmbrytaren är av
