448
ELEKTRISKA KRAFTSTATIONER.
ordnade magnetiseringsmaskiner placerade, var och. en bakom sin generator. Resten av
byggnaden upptages huvudsakligen av ställverket.
Turbinerna äro enkelhjuliga Francisturbiner med vertikal axel, vilken typ medgiver
särdeles förmånliga vattenvägar till och från turbinen och kommit till allt vidsträcktare
användning vid stora turbinanläggningar, speciellt i Amerika, sedan man lyckats
konstruera fullt driftsäkra lager för uppbärande av de roterande massornas ansenliga vikt.
Å fig. 478 är ej turbinen inritad, men man ser i sektion den turbinens ledskenering i spiral
omslutande kammaren, som är utformad i betongen. Fig. 480 framställer en skärning
genom en av huvudturbinerna samt en yttervy av dess tillhörande generator. Varje
turbin lämnar vid 9.75 meters fallhöjd och en hastighet av 57.7 varv per minut en effekt av
10 000 hkr. De rörliga
ledskeneskov-larna, vilkas antal är 20, äro placerade
mellan tvenne kraftiga, i betongmassan
ingjutna, horisontella stödringar av
gjutjärn. Turbinhjulet är försett med
16 st. skövlar. Dess yttre diameter är
vid botten 5 m. och vid toppen 3.9 m.
Axeln har den ansenliga diametern av
635 mm.
Den sammanlagda vikten av de
roterande delarna, d. v. s.
turbinhjulet, axeln och generatorns rotor är 275
ton, vilket alltså utgör den belastning,
det strax under generatorn placerade
bärlagret har att upptaga. Detta
består i stora drag av en övre, vid axeln
fastkilad och nedtill utsvälld lagerhylsa,
vars undre, ringformiga yta glider mot
en stillastående ring, som vilar å ett
från den övre av de båda förutnämnda
stödringarna uppburet armsystem.
Lagret utgör i själva verket en
kombination mellan ett glid- och ett rullager.
Vid normal gång inpressas olja med ett tryck av 16 kg. per kvcm. mellan de båda
glidytorna, vilka därigenom ständigt hållas skilda åt genom ett tunt oljelager. Skulle
emellertid av någon anledning oljetrycket minskas under en viss gräns, sjunker den roterande
delen helt obetydligt, varvid belastningen övertages av ett i glidytan anordnat system av
i olja roterande lagerrullar, tack vare vilken anordning driften kan ostört fortgå, tills
den förhandenvarande felaktigheten i oljetillförseln blivit avhjälpt. Lagerhylsan är
upptill utbildad med en fläns och tjänstgör såsom undre kopplingshalva för kopplingen
till generatorn. Förutom detta bärlager är turbinen, såsom av sektionsritningen framgår,
försedd med tvenne halslager. Varje turbin är utrustad med sin särskilda, från
regulatoraxeln drivna triplex-oljepump, som levererar tryckoljan till bärlagret. Smörjoljan för
halslagren åter nedrinner med självtryck från cisterner. Den av lagren förbrukade oljan
uppsamlas i lägre liggande behållare, från vilka den av motordrivna pumpar genom
filteranordningar återpressas till tryckcisternerna.
Turbinernas verkningsgrad är c:a 88 %, vadan den vattenmängd, som vid normal

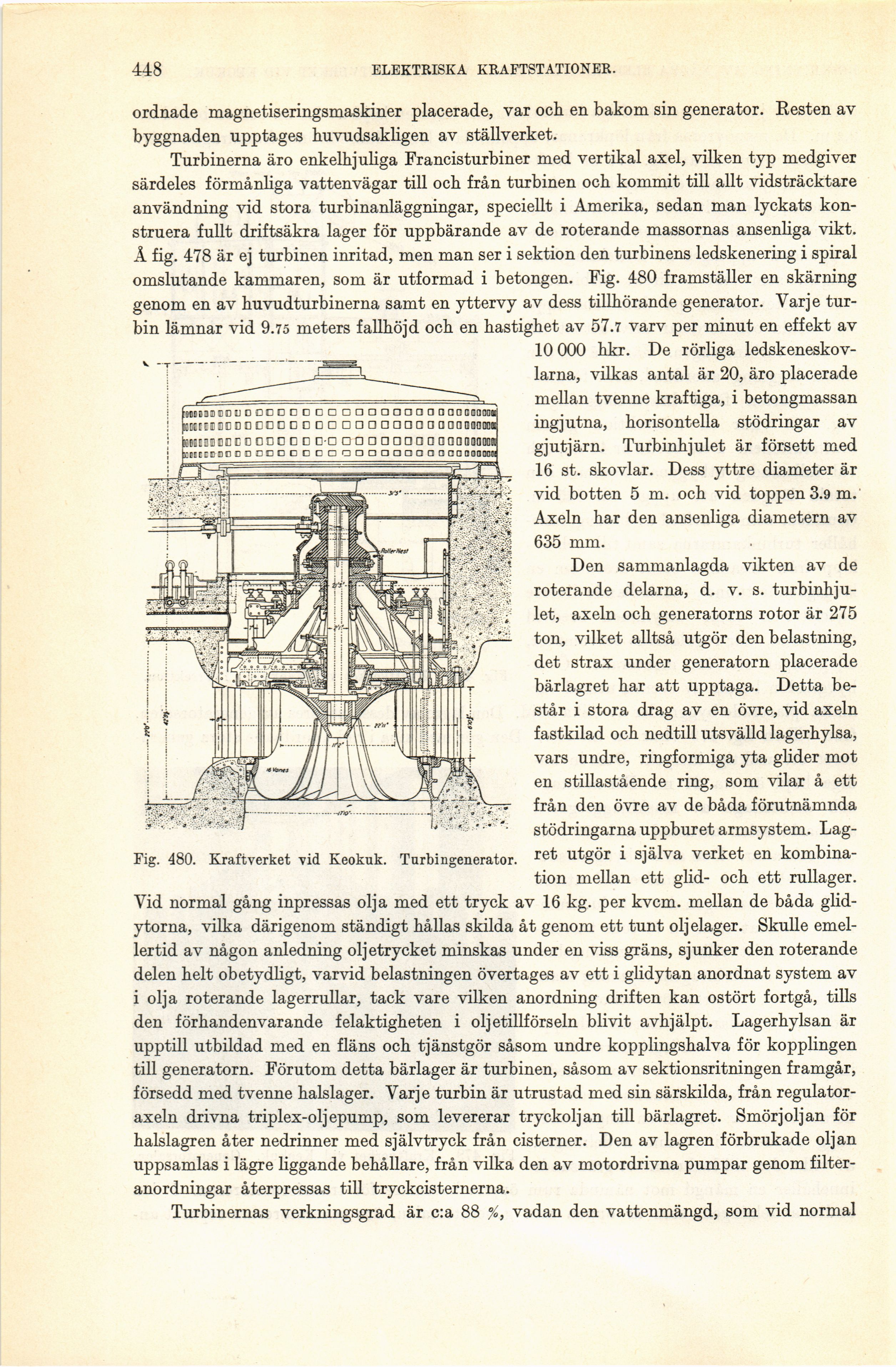

Fig. 480. Kraftverket vid Keokuk. Turbingenerator.
