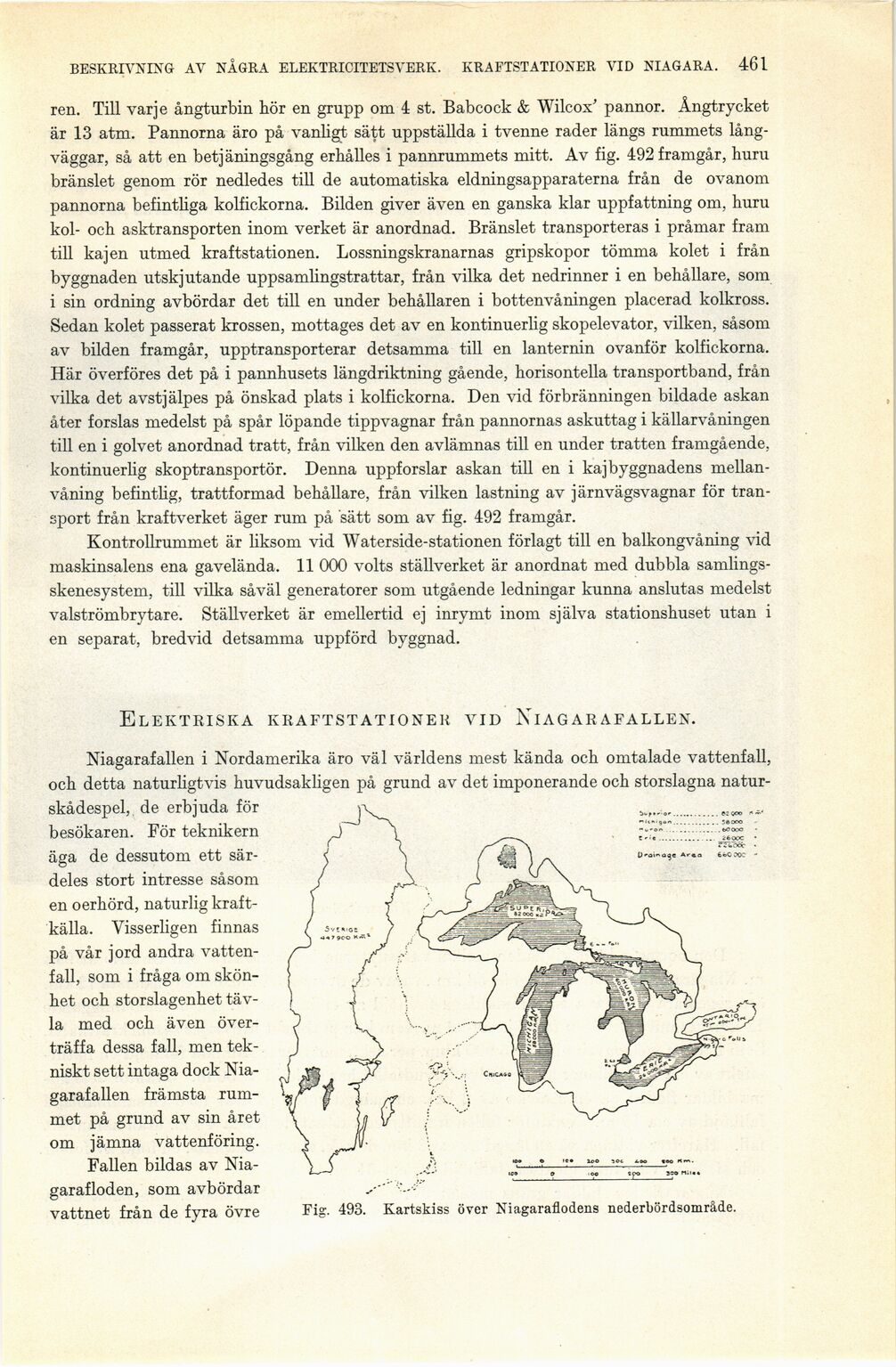

BESKRIVNING AV NÅGRA ELEKTRICITETSVERK. KRAFTSTATIONER VID NIAGARA. 461
ren. Till varje ångturbin hör en grupp om 4 st. Babcock & Wilcox" pannor. Ångtrycket
är 13 atm. Pannorna äro på vanligt sätt uppställda i tvenne rader längs rummets
långväggar, så att en betjäningsgång erhålles i pannrummets mitt. Av fig. 492 framgår, huru
bränslet genom rör nedledes till de automatiska eldningsapparaterna från de ovanom
pannorna befintliga kolfickorna. Bilden giver även en ganska klar uppfattning om, huru
kol- och asktransporten inom verket är anordnad. Bränslet transporteras i pråmar fram
till kajen utmed kraftstationen. Lossningskranarnas gripskopor tömma kolet i från
byggnaden utskjutande uppsamlingstrattar, från vilka det nedrinner i en behållare, som
i sin ordning avbördar det till en under behållaren i bottenvåningen placerad kolkross.
Sedan kolet passerat krossen, mottages det av en kontinuerlig skopelevator, vilken, såsom
av bilden framgår, upptransporterar detsamma till en lanternin ovanför kolfickorna.
Här överföres det på i pannhusets längdriktning gående, horisontella transportband, från
vilka det avstjälpes på önskad plats i kolfickorna. Den vid förbränningen bildade askan
åter forslas medelst på spår löpande tippvagnar från pannornas askuttag i källarvåningen
till en i golvet anordnad tratt, från vilken den avlämnas till en under tratten framgående,
kontinuerlig skoptransportör. Denna uppforslar askan till en i kaj byggnadens
mellan-våning befintlig, trattformad behållare, från vilken lastning av järnvägsvagnar för
transport från kraftverket äger rum på sätt som av fig. 492 framgår.
Kontrollrummet är liksom vid Waterside-stationen förlagt till en balkongvåning vid
maskinsalens ena gavelända. 11 000 volts ställverket är anordnat med dubbla
samlings-skenesystem, till vilka såväl generatorer som utgående ledningar kunna anslutas medelst
valströmbrytare. Ställverket är emellertid ej inrymt inom själva stationshuset utan i
en separat, bredvid detsamma uppförd byggnad.
Elektriska kraftstationer vid Niagarafallen.
Fig. 493. Kartskiss över Niagaraflodens nederbördsområde.
Niagaraf allen i Nordamerika äro väl världens mest kända och omtalade vattenfall,
och detta naturligtvis huvudsakligen på grund av det imponerande och storslagna
naturskådespel, de erbjuda för
besökaren. För teknikern
äga de dessutom ett
särdeles stort intresse såsom
en oerhörd, naturlig
kraftkälla. Visserligen finnas
på vår jord andra
vattenfall, som i fråga om
skönhet och storslagenhet
tävla med och även
överträffa dessa fall, men
tekniskt sett intaga dock
Niagarafallen främsta
rummet på grund av sin året
om jämna vattenföring.
Fallen bildas av
Nia-garafloden, som avbördar
vattnet från de fyra övre
