470
ELEKTRISKA KRAFTSTATIONER.
fördes i marknaden, och med hänsyn härtill kan med fog påstås, att deras frammarsch
varit ganska rask. Helt säkert torde likriktarna, i mån som de komma att utföras i större
enheter och till sin konstruktion ytterligare fullkomnas, i många fall bliva farliga
medtävlare till motorgeneratorerna. De äga nämligen framför dessa en hel del beaktansvärda
företräden, såsom ett tyst arbetssätt, hög verkningsgrad, lätt skötsel samt låga
underhålls- och driftkostnader. Den goda verkningsgraden grundar sig på det förhållandet,
1 Oljeströmbrytare.
2 Transformator.
3 Avsk Ij are.
4 Säkerhetsapparat.
5 Anod-drosselspole.
6 Likriktare-cylinder.
7 Anod-genomföring.
8 Matare-anod.
9 Tändnings-anod.
10 Tändnings-solenoid.
11 Ampère-meter.
12 Automatisk strömbrytare.
13 , 14 Tandnings- och mataremaskiner.
15 Motor.
16 Strömbrytare.
17 Omkastare.
18 Tryckknapp.
19 Drosselspole.
20 Motstånd.
21 Negativ samlingsskena.
22 Positiv samlingsskena.
23 Utgående kablar.

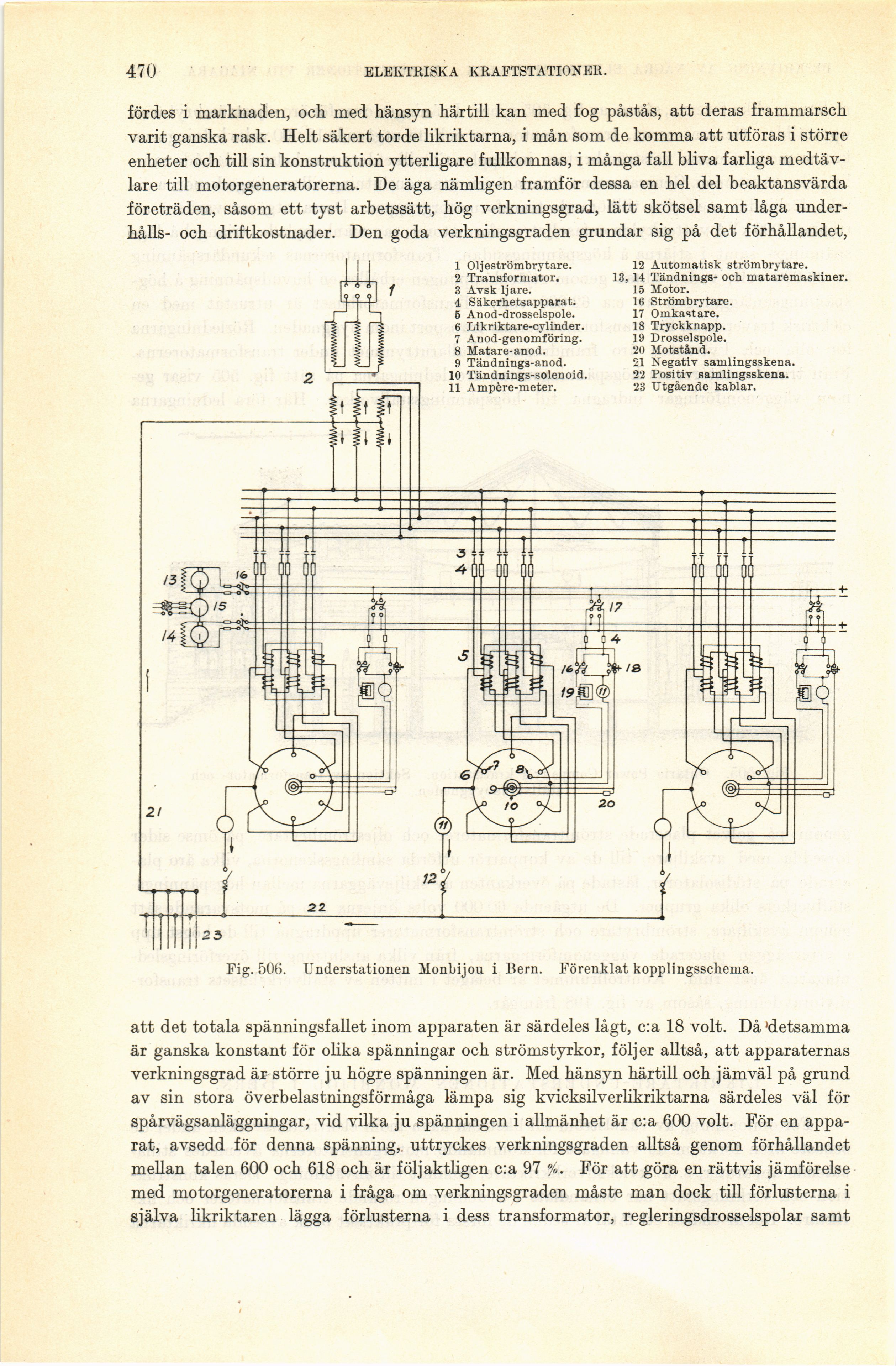

Fig. 506. Understationen Monbijou i Bern. Förenklat kopplingsschema.
att det totala spänningsfallet inom apparaten är särdeles lågt, c:a 18 volt. Då ’detsamma
är ganska konstant för olika spänningar och strömstyrkor, följer alltså, att apparaternas
verkningsgrad är större ju högre spänningen är. Med hänsyn härtill och jämväl på grund
av sin stora överbelastningsförmåga lämpa sig kvicksilverlikriktarna särdeles väl för
spårvägsanläggningar, vid vilka ju spänningen i allmänhet är c:a 600 volt. För en
apparat, avsedd för denna spänning, uttryckes verkningsgraden alltså genom förhållandet
mellan talen 600 och 618 och är följaktligen c:a 97 %. För att göra en rättvis jämförelse
med motorgeneratorerna i fråga om verkningsgraden måste man dock till förlusterna i
själva likriktaren lägga förlusterna i dess transformator, regleringsdrosselspolar samt
