MORSESYSTEMETS TEKNISKA UTFORMNING.
633

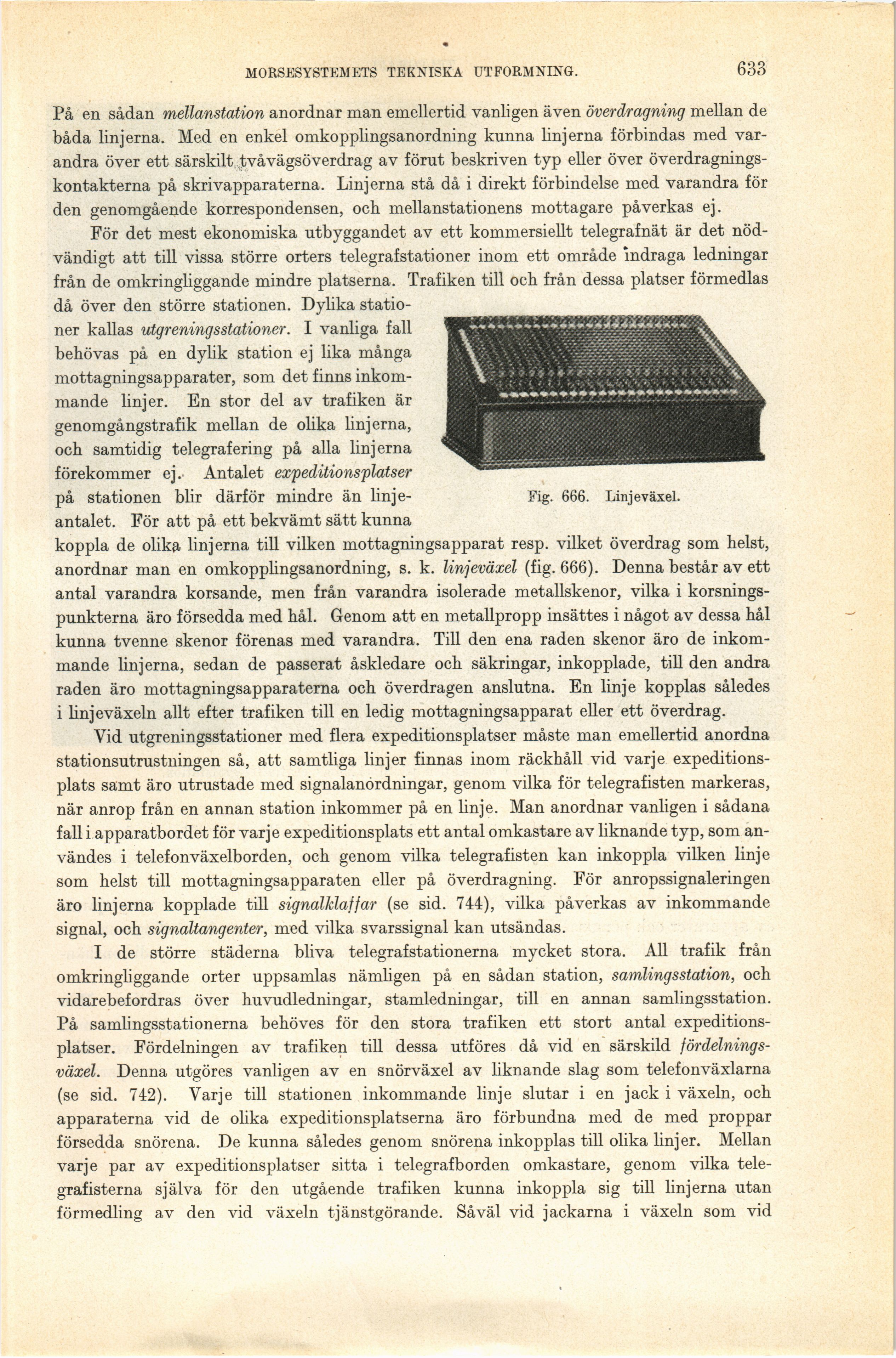

Fig. 666. Linjeväxel.
På en sådan mellanstation anordnar man emellertid vanligen även överdragning mellan de
båda linjerna. Med en enkel omkopplingsanordning kunna linjerna förbindas med
varandra över ett särskilt två vägsöverdrag av förut beskriven typ eller över
överdragnings-kontakterna på skri vapparaterna. Linjerna stå då i direkt förbindelse med varandra för
den genomgående korrespondensen, och mellanstationens mottagare påverkas ej.
För det mest ekonomiska utbyggandet av ett kommersiellt telegrafnät är det
nödvändigt att till vissa större orters telegrafstationer inom ett område indraga ledningar
från de omkringliggande mindre platserna. Trafiken till och från dessa platser förmedlas
då över den större stationen. Dylika
stationer kallas utgreningsstationer. I vanliga fall
behövas på en dylik station ej lika många
mottagningsapparater, som det finns
inkommande linjer. En stor del av trafiken är
genomgångstrafik mellan de olika linjerna,
och samtidig telegrafering på alla linjerna
förekommer ej. Antalet expeditionsplatser
på stationen blir därför mindre än
linjeantalet. För att på ett bekvämt sätt kunna
koppla de olika linjerna till vilken mottagningsapparat resp, vilket överdrag som helst,
anordnar man en omkopplingsanordning, s. k. linjeväxel (fig. 666). Denna består av ett
antal varandra korsande, men från varandra isolerade metallskenor, vilka i
korsnings-punkterna äro försedda med hål. Genom att en metallpropp insättes i något av dessa hål
kunna tvenne skenor förenas med varandra. Till den ena raden skenor äro de
inkommande linjerna, sedan de passerat åskledare och säkringar, inkopplade, till den andra
raden äro mottagningsapparatema och överdragen anslutna. En linje kopplas således
i linjeväxeln allt efter trafiken till en ledig mottagningsapparat eller ett överdrag.
Vid utgreningsstationer med flera expeditionsplatser måste man emellertid anordna
stationsutrustningen så, att samtliga linjer finnas inom räckhåll vid varje
expeditions-plats samt äro utrustade med signalanördningar, genom vilka för telegrafisten markeras,
när anrop från en annan station inkommer på en linje. Man anordnar vanligen i sådana
fall i apparatbordet för varje expeditionsplats ett antal omkastare av liknande typ, som
användes i telefonväxelborden, och genom vilka telegrafisten kan inkoppla vilken linje
som helst till mottagningsapparaten eller på överdragning. För anropssignaleringen
äro linjerna kopplade till signalklaffar (se sid. 744), vilka påverkas av inkommande
signal, och signaltangenter, med vilka svarssignal kan utsändas.
I de större städerna bliva telegrafstationerna mycket stora. All trafik från
omkringliggande orter uppsamlas nämligen på en sådan station, samlingsstation, och
vidarebefordras över huvudledningar, stamledningar, till en annan samlingsstation.
På samlingsstationerna behöves för den stora trafiken ett stort antal
expeditionsplatser. Fördelningen av trafiken till dessa utföres då vid en särskild
fördélnings-växel. Denna utgöres vanligen av en snörväxel av liknande slag som telefonväxlarna
(se sid. 742). Varje till stationen inkommande linje slutar i en jack i växeln, och
apparaterna vid de olika expeditionsplatserna äro förbundna med de med proppar
försedda snörena. De kunna således genom snörena inkopplas till olika linjer. Mellan
varje par av expeditionsplatser sitta i telegrafborden omkastare, genom vilka
tele-grafisterna själva för den utgående trafiken kunna inkoppla sig till linjerna utan
förmedling av den vid växeln tjänstgörande. Såväl vid jackarna i växeln som vid
