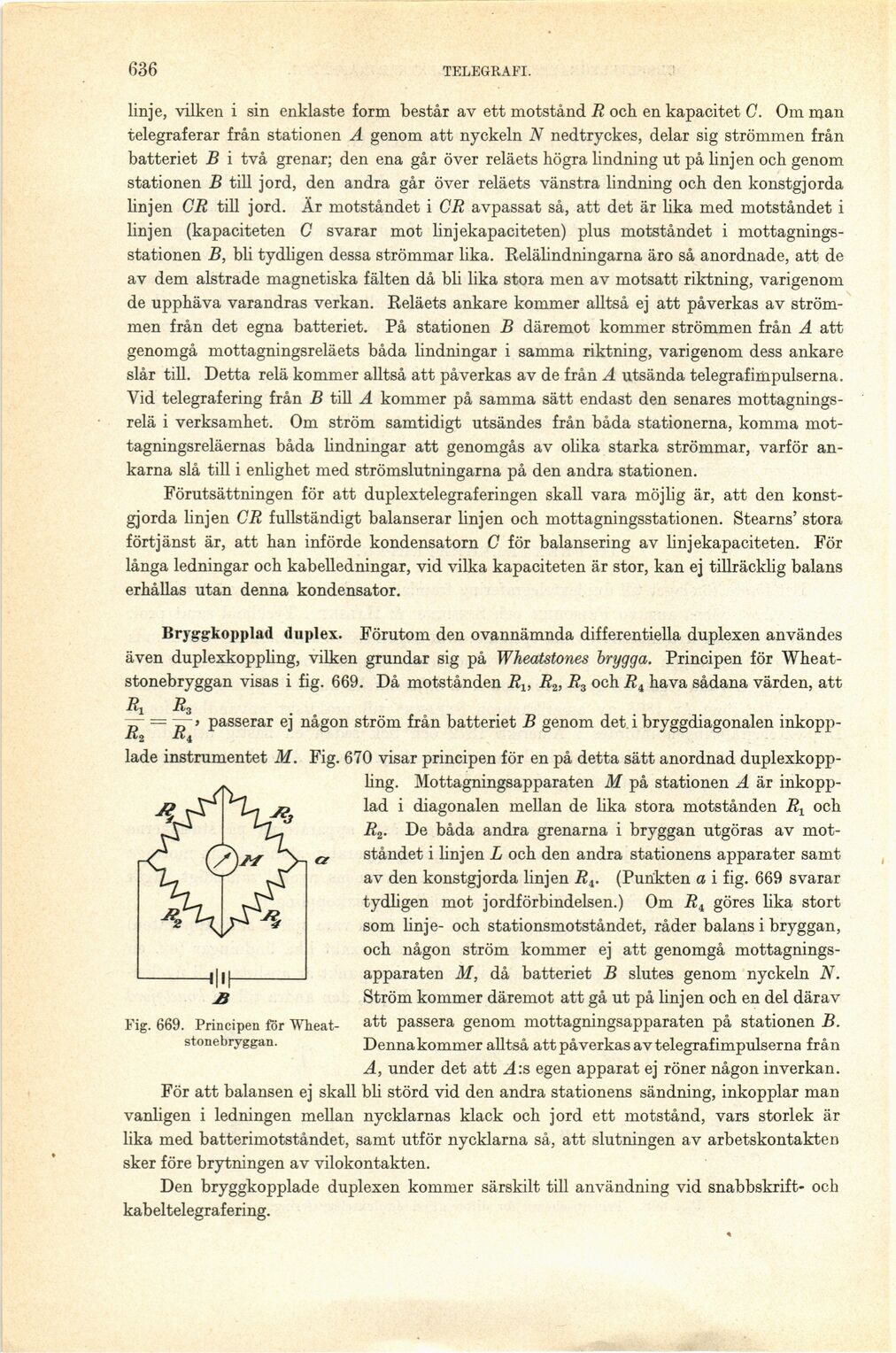

636
TELEGRAFI.
linje, vilken i sin enklaste form består av ett motstånd R och en kapacitet C. Om man
telegraferar från stationen A genom att nyckeln N nedtryckes, delar sig strömmen från
batteriet B i två grenar; den ena går över reläets högra lindning ut på linjen och genom
stationen B till jord, den andra går över reläets vänstra lindning och den konstgjorda
linjen CR till jord. Är motståndet i CR avpassat så, att det är lika med motståndet i
linjen (kapaciteten C svarar mot linjekapaciteten) plus motståndet i
mottagningsstationen B, bli tydligen dessa strömmar lika. Relälindningarna äro så anordnade, att de
av dem alstrade magnetiska fälten då bli lika stora men av motsatt riktning, varigenom
de upphäva varandras verkan. Reläets ankare kommer alltså ej att påverkas av
strömmen från det egna batteriet. På stationen B däremot kommer strömmen från A att
genomgå mottagningsreläets båda lindningar i samma riktning, varigenom dess ankare
slår till. Detta relä kommer alltså att påverkas av de från A utsända telegrafimpulserna.
Vid telegrafering från B till A kommer på samma sätt endast den senares
mottagnings-relä i verksamhet. Om ström samtidigt utsändes från båda stationerna, komma
mot-tagningsreläernas båda lindningar att genomgås av olika starka strömmar, varför
ankarna slå till i enlighet med strömslutningarna på den andra stationen.
Förutsättningen för att duplextelegraf eringen skall vara möjlig är, att den
konstgjorda linjen CR fullständigt balanserar linjen och mottagningsstationen. Stearns’ stora
förtjänst är, att han införde kondensatorn C för balansering av linjekapaciteten. För
långa ledningar och kabelledningar, vid vilka kapaciteten är stor, kan ej tillräcklig balans
erhållas utan denna kondensator.
Bryggkopplad duplex. Förutom den ovannämnda differentiella duplexen användes
även duplexkoppling, vilken grundar sig på Wheatstones brygga. Principen för
Wheat-stonebryggan visas i fig. 669. Då motstånden R1} R2, R3 och Rt hava sådana värden, att
Ä3
B?
B,
r.
passerar ej någon ström från batteriet B genom det i bryggdiagonalen inkopp-
Fig. 669. Principen för
Wheat-stonebryggan.
lade instrumentet M. Fig. 670 visar principen för en på detta sätt anordnad
duplexkoppling. Mottagningsapparaten M på stationen A är
inkopplad i diagonalen mellan de lika stora motstånden Rx och
R2. De båda andra grenarna i bryggan utgöras av
motståndet i linjen L och den andra stationens apparater samt
av den konstgjorda linjen Rv (Punkten a i fig. 669 svarar
tydligen mot jordförbindelsen.) Om göres lika stort
som linje- och stationsmotståndet, råder balans i bryggan,
och någon ström kommer ej att genomgå
mottagningsapparaten M, då batteriet B slutes genom nyckeln N.
Ström kommer däremot att gå ut på linjen och en del därav
att passera genom mottagningsapparaten på stationen B.
Denna kommer alltså att påverkas av telegraf impulserna från
A, under det att A:s egen apparat ej röner någon inverkan.
För att balansen ej skall bli störd vid den andra stationens sändning, inkopplar man
vanligen i ledningen mellan nycklarnas klack och jord ett motstånd, vars storlek är
lika med batterimotståndet, samt utför nycklarna så, att slutningen av arbetskontakten
sker före brytningen av vilokontakten.
Den bryggkopplade duplexen kommer särskilt till användning vid snabbskrift- och
kabeltelegrafering.
