TELEGRAFI.

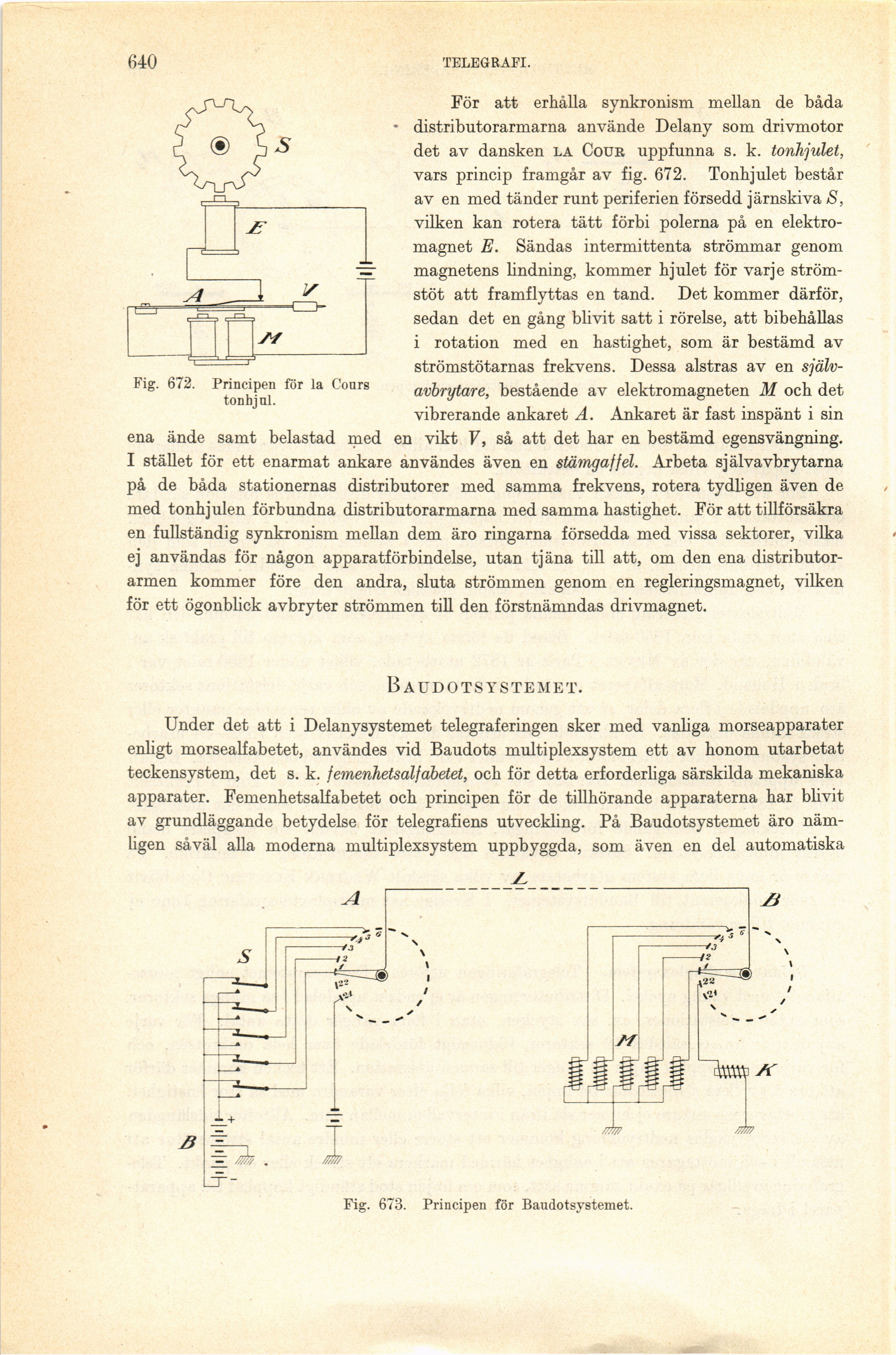

Fig. 672. Principen för la Cours
tonhjul.
För att erhålla synkronism mellan de båda
distributorarmarna använde Delany som drivmotor
det av dansken la Cour uppfunna s. k. tonhjulet,
vars princip framgår av fig. 672. Tonhjulet består
av en med tänder runt periferien försedd järnskiva S,
vilken kan rotera tätt förbi polerna på en
elektro-magnet E. Sändas intermittenta strömmar genom
magnetens lindning, kommer hjulet för varje
strömstöt att framflyttas en tand. Det kommer därför,
sedan det en gång blivit satt i rörelse, att bibehållas
i rotation med en hastighet, som är bestämd av
strömstötarnas frekvens. Dessa alstras av en
själv-avbrytare, bestående av elektromagneten M och det
vibrerande ankaret A. Ankaret är fast inspänt i sin
ena ände samt belastad med en vikt V, så att det har en bestämd egensvängning.
I stället för ett enarmat ankare användes även en stämgaffel. Arbeta självavbrytarna
på de båda stationernas distributörer med samma frekvens, rotera tydligen även de
med tonhjulen förbundna distributorarmarna med samma hastighet. För att tillförsäkra
en fullständig synkronism mellan dem äro ringarna försedda med vissa sektorer, vilka
ej användas för någon apparatförbindelse, utan tjäna till att, om den ena
distributor-armen kommer före den andra, sluta strömmen genom en regleringsmagnet, vilken
för ett ögonblick avbryter strömmen till den förstnämndas drivmagnet.
Baudotsystemet.
Under det att i Delanysystemet telegraferingen sker med vanliga morseapparater
enligt morsealfabetet, användes vid Baudots multiplexsystem ett av honom utarbetat
teckensystem, det s. k. femenhetsalfdbetet, och för detta erforderliga särskilda mekaniska
apparater. Femenhetsalfabetet och principen för de tillhörande apparaterna har blivit
av grundläggande betydelse för telegrafiens utveckling. På Baudotsystemet äro
nämligen såväl alla moderna multiplexsystem uppbyggda, som även en del automatiska
Fig. 673. Principen för Baudotsystemet.
