646
TELEGRAFI.

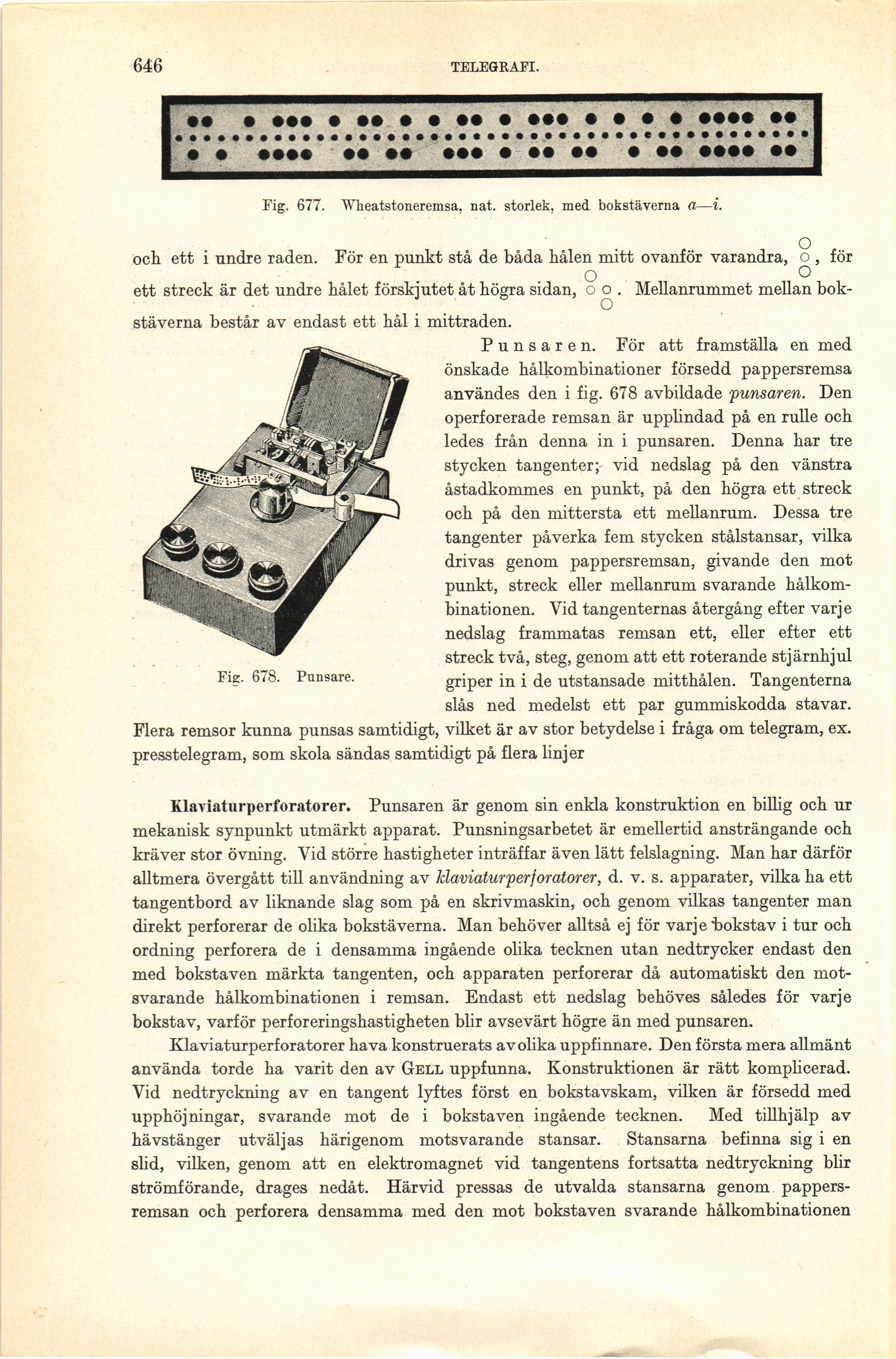

Fig. 677. Wheatstoneremsa, nat. storlek, med bokstäverna a—i.
Fig. 678. Punsare.
och ett i undre raden. För en punkt stå de båda hålen mitt ovanför varandra, o , för
O °
ett streck är det undre hålet förskjutet åt högra sidan, o o . Mellanrummet mellan
bokstäverna består av endast ett hål i mittraden.
Punsaren. För att framställa en med
önskade hålkombinationer försedd pappersremsa
användes den i fig. 678 avbildade punsaren. Den
operforerade remsan är upplindad på en rulle och
ledes från denna in i punsaren. Denna har tre
stycken tangenter; vid nedslag på den vänstra
åstadkommes en punkt, på den högra ett streck
och på den mittersta ett mellanrum. Dessa tre
tangenter påverka fem stycken stålstansar, vilka
drivas genom pappersremsan, givande den mot
punkt, streck eller mellanrum svarande
hålkombinationen. Vid tangenternas återgång efter varje
nedslag frammatas remsan ett, eller efter ett
streck två, steg, genom att ett roterande stjärnhjul
griper in i de utstansade mitthålen. Tangenterna
slås ned medelst ett par gummiskodda stavar.
Flera remsor kunna punsas samtidigt, vilket är av stor betydelse i fråga om telegram, ex.
presstelegram, som skola sändas samtidigt på flera linjer
Klaviaturperforatorer. Punsaren är genom sin enkla konstruktion en billig och ur
mekanisk synpunkt utmärkt apparat. Punsningsarbetet är emellertid ansträngande och
kräver stor övning. Vid större hastigheter inträffar även lätt felslagning. Man har därför
alltmera övergått till användning av klaviaturperforatorer, d. v. s. apparater, vilka ha ett
tangentbord av liknande slag som på en skrivmaskin, och genom vilkas tangenter man
direkt perforerar de olika bokstäverna. Man behöver alltså ej för varje bokstav i tur och
ordning perforera de i densamma ingående olika tecknen utan nedtrycker endast den
med bokstaven märkta tangenten, och apparaten perforerar då automatiskt den
motsvarande hålkombinationen i remsan. Endast ett nedslag behöves således för varje
bokstav, varför perforeringshastigheten blir avsevärt högre än med punsaren.
Klaviaturperforatorer hava konstruerats av olika uppfinnare. Den första mera allmänt
använda torde ha varit den av Gell uppfunna. Konstruktionen är rätt komplicerad.
Vid nedtryckning av en tangent lyftes först en bokstavskam, vilken är försedd med
upphöjningar, svarande mot de i bokstaven ingående tecknen. Med tillhjälp av
hävstänger utväljas härigenom motsvarande stansar. Stansarna befinna sig i en
slid, vilken, genom att en elektromagnet vid tangentens fortsatta nedtryckning blir
strömförande, dragés nedåt. Härvid pressas de utvalda stansarna genom
pappersremsan och perforera densamma med den mot bokstaven svarande hålkombinationen
