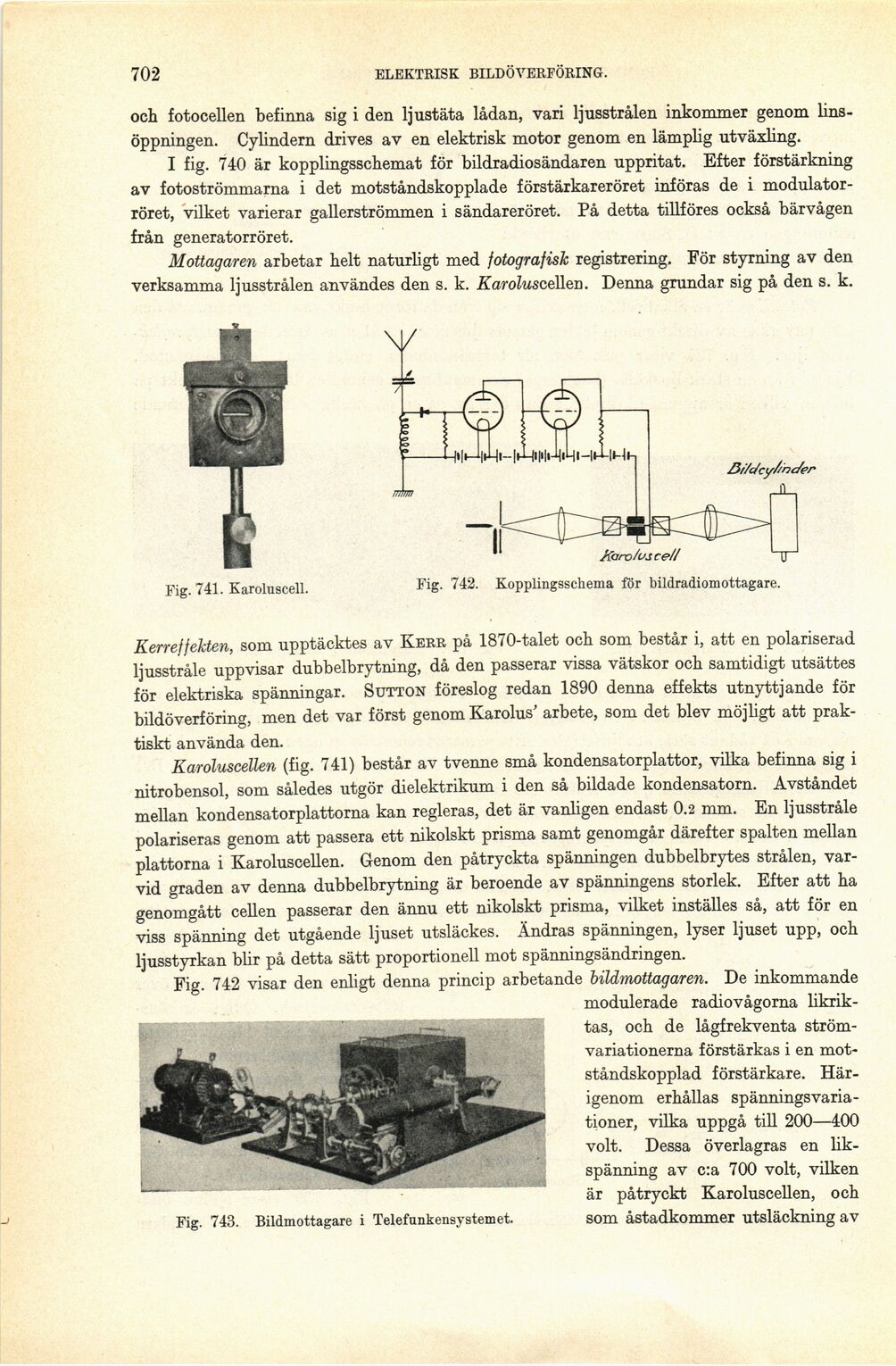

702
ELEKTRISK BILDÖVERFÖRING.
och fotocellen befinna sig i den ljustäta lådan, vari ljusstrålen inkommer genom
linsöppningen. Cylindern drives av en elektrisk motor genom en lämplig utväxling.
I fig. 740 är kopplingsschemat för bildradiosändaren uppritat. Efter förstärkning
av fotoströmmarna i det motståndskopplade förstärkareröret införas de i
modulator-röret, vilket varierar gallerströmmen i sändareröret. På detta tillföres också bärvågen
från generatorröret.
Mottagaren arbetar helt naturligt med fotografisk registrering. För styrning av den
verksamma ljusstrålen användes den s. k. Karoluscd\en. Denna grundar sig på den s. k.
Fig. 741. Karoluscell.
Fig. 742. Kopplingsschema för bildradiomottagare.
Kerreffekten, som upptäcktes av Kerr på 1870-talet och som består i, att en polariserad
ljusstråle uppvisar dubbelbrytning, då den passerar vissa vätskor och samtidigt utsättes
för elektriska spänningar. Sutton föreslog redan 1890 denna effekts utnyttjande för
bildöverföring, men det var först genom Karolus’ arbete, som det blev möjligt att
praktiskt använda den.
Karoluscellen (fig. 741) består av tvenne små kondensatorplattor, vilka befinna sig i
nitrobensol, som således utgör dielektrikum i den så bildade kondensatorn. Avståndet
mellan kondensatorplattorna kan regleras, det är vanligen endast 0.2 mm. En ljusstråle
polariseras genom att passera ett nikolskt prisma samt genomgår därefter spalten mellan
plattorna i Karoluscellen. Genom den påtryckta spänningen dubbelbrytes strålen,
varvid graden av denna dubbelbrytning är beroende av spänningens storlek. Efter att ha
genomgått cellen passerar den ännu ett nikolskt prisma, vilket inställes så, att för en
viss spänning det utgående ljuset utsläckes. Ändras spänningen, lyser ljuset upp, och
ljusstyrkan blir på detta sätt proportionell mot spänningsändringen.
Fig. 742 visar den enligt denna princip arbetande bildmottagaren. De inkommande
modulerade radiovågorna
likriktas, och de lågfrekventa
strömvariationerna förstärkas i en
mot-ståndskopplad förstärkare.
Härigenom erhållas
spänningsvariationer, vilka uppgå till 200—400
volt. Dessa överlagras en
likspänning av c:a 700 volt, vilken
är påtryckt Karoluscellen, och
som åstadkommer utsläckning av
Fig. 743. Bildmottagare i Telefunkensystemet.
