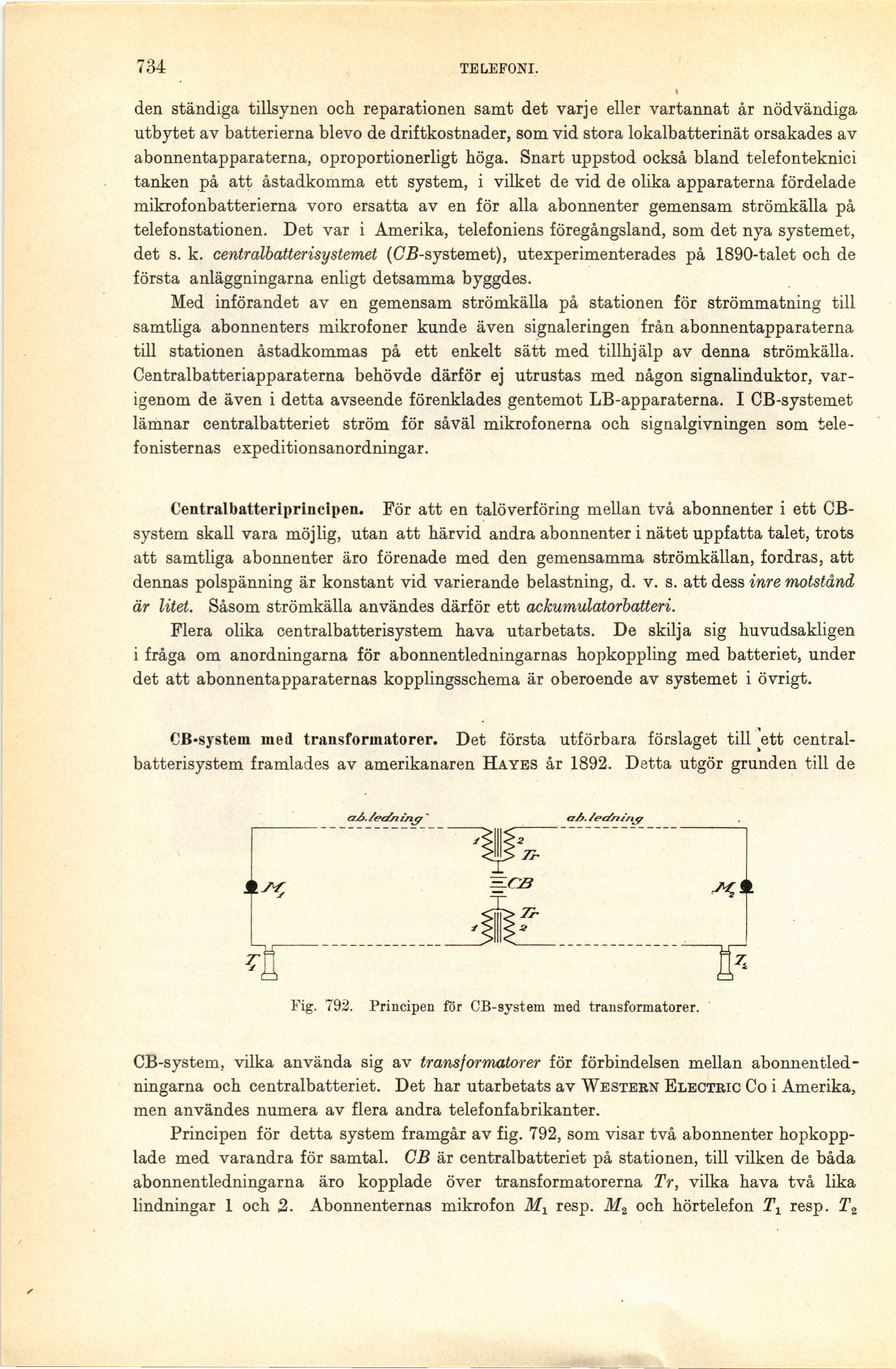

734 TELEFONL
I
den ständiga tillsynen och reparationen samt det varje eller vartannat år nödvändiga
utbytet av batterierna blevo de driftkostnader, som vid stora lokalbatterinät orsakades av
abonnentapparaterna, oproportionerligt höga. Snart uppstod också bland telefonteknici
tanken på att åstadkomma ett system, i vilket de vid de olika apparaterna fördelade
mikrofonbatterierna voro ersatta av en för alla abonnenter gemensam strömkälla på
telefonstationen. Det var i Amerika, telefoniens föregångsland, som det nya systemet,
det s. k. centralbatterisystemet (CB-systemet), utexperimenterades på 1890-talet och de
första anläggningarna enligt detsamma byggdes.
Med införandet av en gemensam strömkälla på stationen för strömmatning till
samtliga abonnenters mikrofoner kunde även signaleringen från abonnentapparaterna
till stationen åstadkommas på ett enkelt sätt med tillhjälp av denna strömkälla.
Centralbatteriapparaterna behövde därför ej utrustas med någon signalinduktor,
varigenom de även i detta avseende förenklades gentemot LB-apparaterna. I CB-systemet
lämnar centralbatteriet ström för såväl mikrofonerna och signalgivningen som
telefonisternas expeditionsanordningar.
Centralbatteriprincipen. För att en talöverföring mellan två abonnenter i ett
CB-system skall vara möjlig, utan att härvid andra abonnenter i nätet uppfatta talet, trots
att samtliga abonnenter äro förenade med den gemensamma strömkällan, fordras, att
dennas polspänning är konstant vid varierande belastning, d. v. s. att dess inre motstånd
är litet. Såsom strömkälla användes därför ett ackumulatorbatteri.
Flera olika centralbatterisystem hava utarbetats. De skilja sig huvudsakligen
i fråga om anordningarna för abonnentledningarnas hopkoppling med batteriet, under
det att abonnentapparaternas kopplingsschema är oberoende av systemet i övrigt.
CB-system med transformatorer. Det första utförbara förslaget till ett
centralbatterisystem framlades av amerikanaren Hayes år 1892. Detta utgör grunden till de
Fig. 792. Principen för CB-system med transformatorer.
CB-system, vilka använda sig av transformatorer för förbindelsen mellan
abonnentledningarna och centralbatteriet. Det har utarbetats av Western Electric Co i Amerika,
men användes numera av flera andra telefonfabrikanter.
Principen för detta system framgår av fig. 792, som visar två abonnenter
hopkopplade med varandra för samtal. GB är centralbatteriet på stationen, till vilken de båda
abonnentledningarna äro kopplade över transformatorerna Tr, vilka hava två lika
lindningar 1 och 2. Abonnenternas mikrofon M1 resp. M2 och hörtelefon Tx resp. T2
