746
TELEFONI.

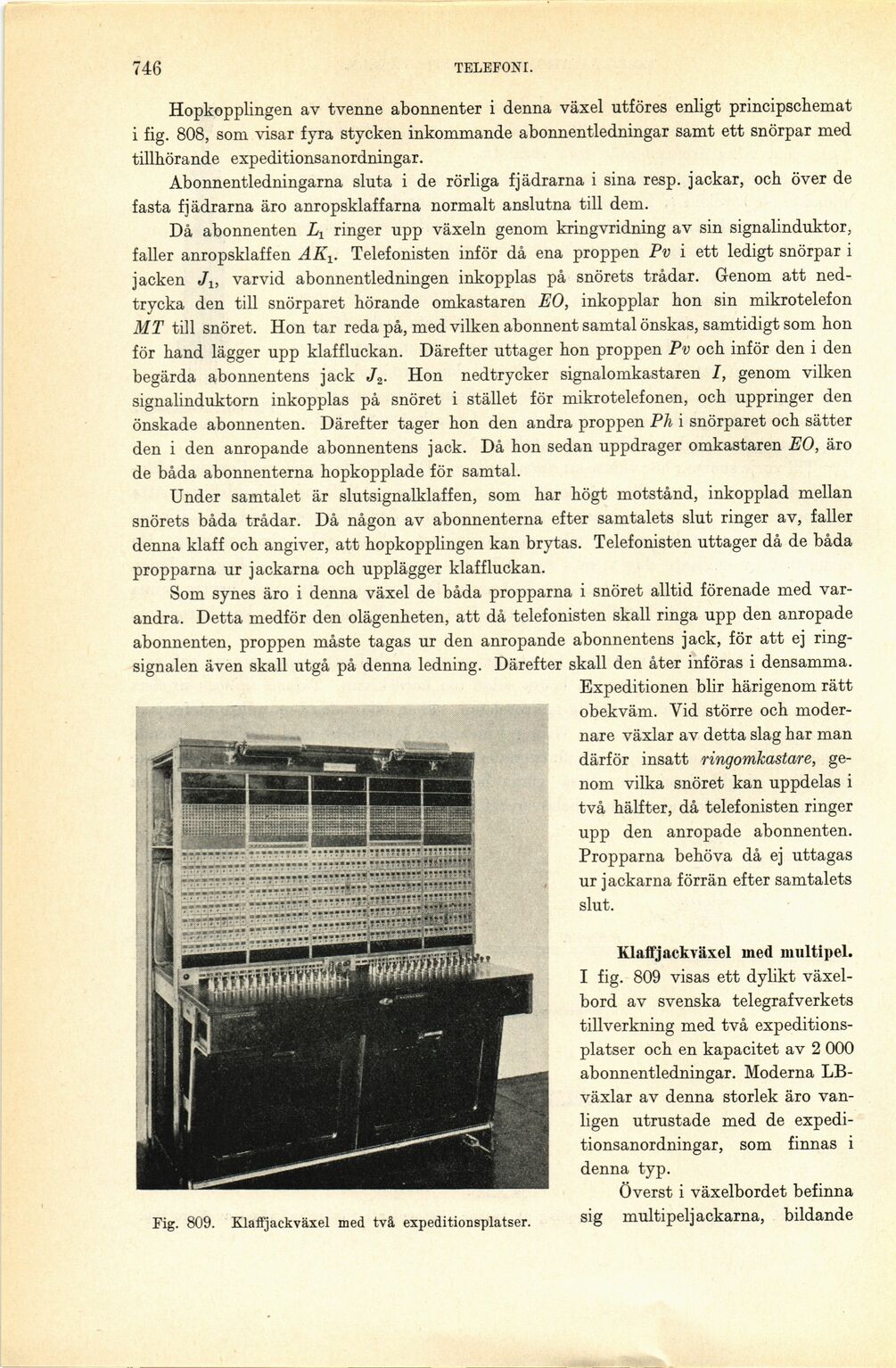

Fig. 809. Klaffjackväxel med två expeditionsplatser.
Hopkopplingen av tvenne abonnenter i denna växel utföres enligt principschemat
i fig. 808, som visar fyra stycken inkommande abonnentledningar samt ett snörpar med
tillhörande expeditionsanordningar.
Abonnentledningarna sluta i de rörliga fjädrarna i sina resp, jackar, och över de
fasta fjädrarna äro anropsklaffarna normalt anslutna till dem.
Då abonnenten Lr ringer upp växeln genom kringvridning av sin signalinduktor,
faller anropsklaffen AKr. Telefonisten inför då ena proppen Pv i ett ledigt snörpar i
jacken varvid abonnentledningen inkopplas på snörets trådar. Genom att
nedtrycka den till snörparet hörande omkastaren EO, inkopplar hon sin mikrotelefon
MT till snöret. Hon tar reda på, med vilken abonnent samtal önskas, samtidigt som hon
för hand lägger upp klaffluckan. Därefter uttager hon proppen Pv och inför den i den
begärda abonnentens jack J2. Hon nedtrycker signalomkastaren I, genom vilken
signalinduktorn inkopplas på snöret i stället för mikrotelefonen, och uppringer den
önskade abonnenten. Därefter tager hon den andra proppen Ph i snörparet och sätter
den i den anropande abonnentens jack. Då hon sedan uppdrager omkastaren EO, äro
de båda abonnenterna hopkopplade för samtal.
Under samtalet är slutsignalklaffen, som har högt motstånd, inkopplad mellan
snörets båda trådar. Då någon av abonnenterna efter samtalets slut ringer av, faller
denna klaff och angiver, att hopkopplingen kan brytas. Telefonisten uttager då de båda
propparna ur jackarna och upplägger klaffluckan.
Som synes äro i denna växel de båda propparna i snöret alltid förenade med
varandra. Detta medför den olägenheten, att då telefonisten skall ringa upp den anropade
abonnenten, proppen måste tagas ur den anropande abonnentens jack, för att ej
ringsignalen även skall utgå på denna ledning. Därefter skall den åter införas i densamma.
Expeditionen blir härigenom rätt
obekväm. Vid större och
modernare växlar av detta slag har man
därför insatt ringomkastare,
genom vilka snöret kan uppdelas i
två hälfter, då telefonisten ringer
upp den anropade abonnenten.
Propparna behöva då ej uttagas
ur jackarna förrän efter samtalets
slut.
Klaff jackväxel med multipel.
I fig. 809 visas ett dylikt
växelbord av svenska telegrafverkets
tillverkning med två
expeditions-platser och en kapacitet av 2 000
abonnentledningar. Moderna
LB-växlar av denna storlek äro
vanligen utrustade med de
expeditionsanordningar, som finnas i
denna typ.
Överst i växelbordet befinna
sig multipeljackarna, bildande
