TELEFONSTATIONEN. TELEFONVÄXELN.
751
När abonnenten Lx gör ett anrop till stationen i och för ett samtal med abonnenten
L2> blir kopplingsförloppet följande: Då L± lyfter mikrotelefonen från klykan, uppstår
ledningssammanhang mellan ledningens båda branscher (se fig. 795), och ström från
centralbatteriet genomgår anropsreläet AR^ Detta attraherar sitt ankare, varigenom
strömmen genom anropslampan AL± slutes, och denna tändes. Samtidigt tändes även
en för alla snörparen gemensam, ej utritad observationslampa. Telefonisten inför
svars-proppen till ett ledigt snörpar i svarsjacken SJ1} varvid brytreläet BRr får ström över
tredje ledaren i snöret. Reläet attraherar sitt ankare, varigenom strömmen genom an-

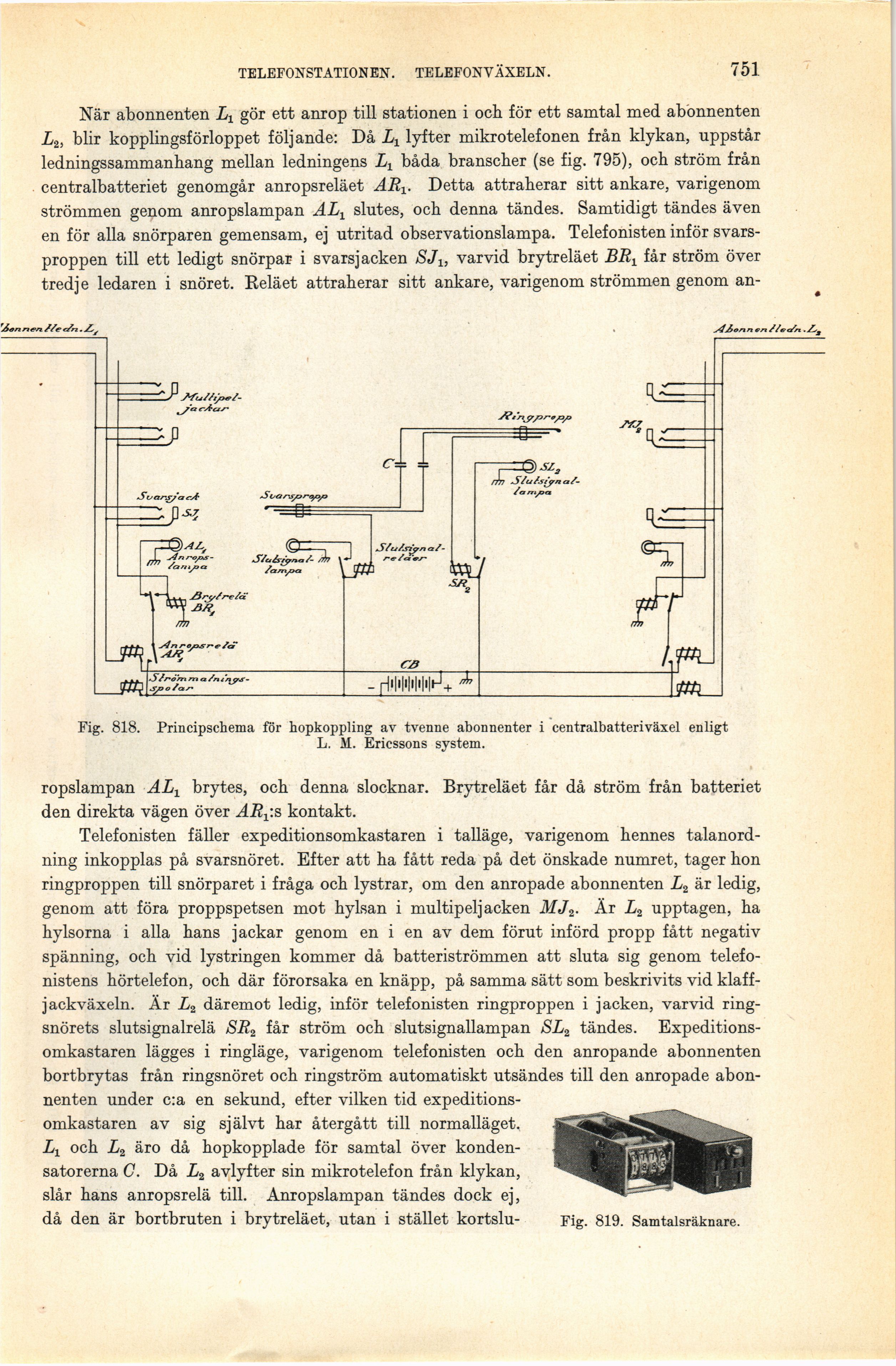

Fig. 818. Principschema för hopkoppling av tvenne abonnenter i centralbatteriväxel enligt
L. M. Ericssons system.
ropslampan AL^ brytes, och denna slocknar. Brytreläet får då ström från batteriet
den direkta vägen över AR^s kontakt.
Telefonisten fäller expeditionsomkastaren i talläge, varigenom hennes
talanordning inkopplas på svarsnöret. Efter att ha fått reda på det önskade numret, tager hon
ringproppen till snörparet i fråga och lystrar, om den anropade abonnenten L2 är ledig,
genom att föra proppspetsen mot hylsan i multipeljacken MJ2. Är L2 upptagen, ha
hylsorna i alla hans jackar genom en i en av dem förut införd propp fått negativ
spänning, och vid lystringen kommer då batteriströmmen att sluta sig genom
telefonistens hörtelefon, och där förorsaka en knäpp, på samma sätt som beskrivits vid
klaff-jackväxeln. Är L2 däremot ledig, inför telefonisten ringproppen i jacken, varvid
ringsnörets slutsignalrelä SR2 får ström och slutsignallampan SL2 tändes.
Expeditionsomkastaren lägges i ringläge, varigenom telefonisten och den anropande abonnenten
bortbrytas från ringsnöret och ringström automatiskt utsändes till den anropade
abonnenten under c:a en sekund, efter vilken tid
expeditionsomkastaren av sig självt har återgått till normalläget,
Lr och L2 äro då hopkopplade för samtal över
konden-satorerna C. Då L2 avlyfter sin mikrotelefon från klykan,
slår hans anropsrelä till. Anropslampan tändes dock ej,
då den är bortbruten i brytreläet, utan i stället kortslu-
Fig. 819. Samtalsräknare.
