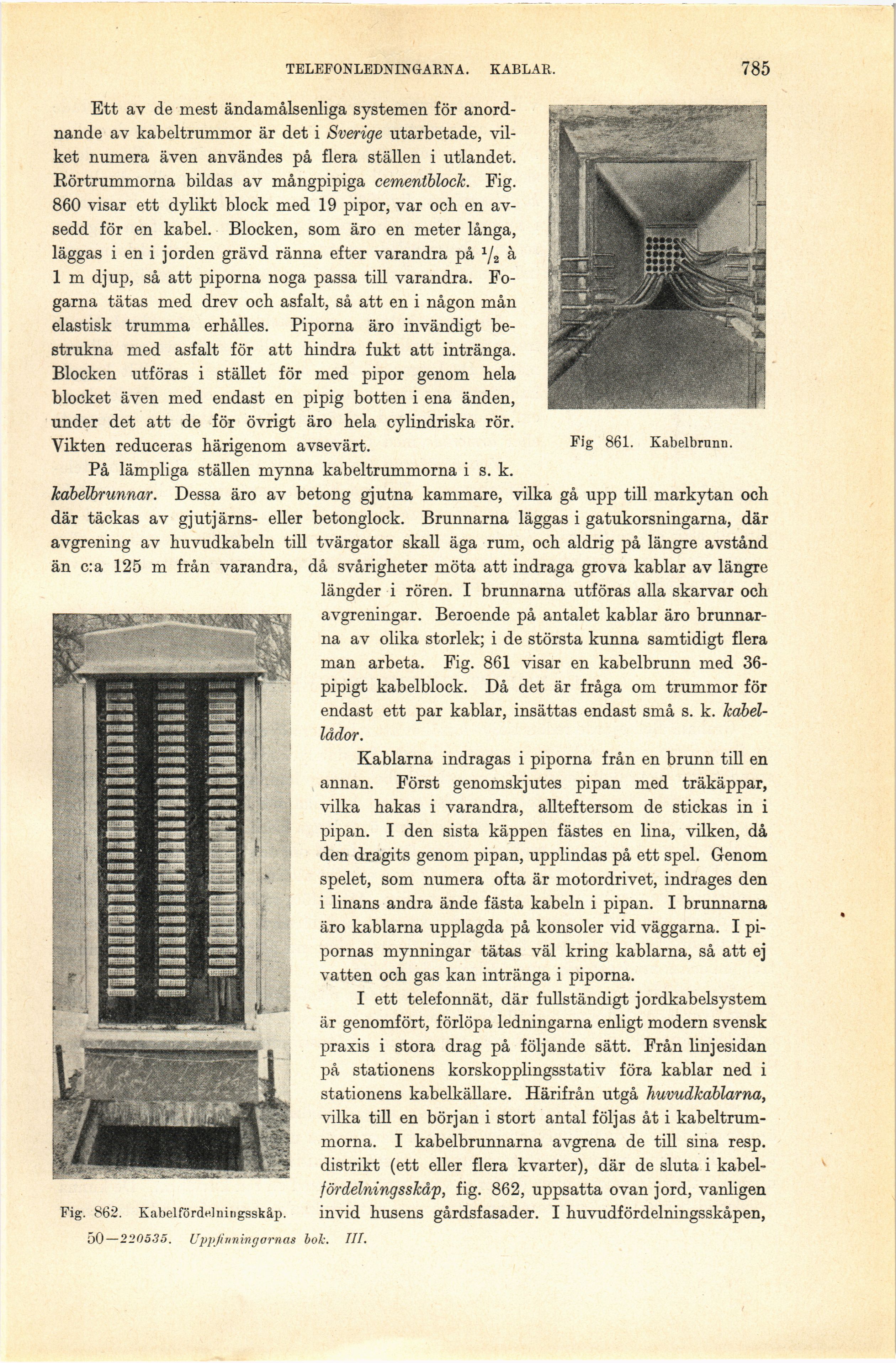

TELEFONLEDNINGARNA. KABLAR.
785
Ett av de mest ändamålsenliga systemen för
anordnande av kabeltrummor är det i Sverige utarbetade,
vilket numera även användes på flera ställen i utlandet.
Rörtrummorna bildas av mångpipiga cementblock. Fig.
860 visar ett dylikt block med 19 pipor, var och en
avsedd för en kabel. Blocken, som äro en meter långa,
läggas i en i jorden grävd ränna efter varandra på % a
1 m djup, så att piporna noga passa till varandra.
Fogarna tätas med drev och asfalt, så att en i någon mån
elastisk trumma erhålles. Piporna äro invändigt
be-strukna med asfalt för att hindra fukt att intränga.
Blocken utföras i stället för med pipor genom hela
blocket även med endast en pipig botten i ena änden,
under det att de för övrigt äro hela cylindriska rör.
Vikten reduceras härigenom avsevärt.
På lämpliga ställen mynna kabeltrummorna i s. k.
kabelbrunnar. Dessa äro av betong gjutna kammare, vilka gå upp till markytan och
där täckas av gjutjärns- eller betonglock. Brunnarna läggas i gatukorsningarna, där
avgrening av huvudkabeln till tvärgator skall äga rum, och aldrig på längre avstånd
än c:a 125 m från varandra, då svårigheter möta att indraga grova kablar av längre
längder i rören. I brunnarna utföras alla skarvar och
avgreningar. Beroende på antalet kablar äro
brunnarna av olika storlek; i de största kunna samtidigt flera
man arbeta. Fig. 861 visar en kabelbrunn med
36-pipigt kabelblock. Då det är fråga om trummor för
endast ett par kablar, insättas endast små s. k.
kabel-lådor.
Kablarna indragas i piporna från en brunn till en
annan. Först genomskjutes pipan med träkäppar,
vilka hakas i varandra, allteftersom de stickas in i
pipan. I den sista käppen fästes en lina, vilken, då
den dragits genom pipan, upplindas på ett spel. Genom
spelet, som numera ofta är motordrivet, indrages den
i linans andra ände fästa kabeln i pipan. I brunnarna
äro kablarna upplagda på konsoler vid väggarna. I
pipornas mynningar tätas väl kring kablarna, så att ej
vatten och gas kan intränga i piporna.
I ett telefonnät, där fullständigt jordkabelsystem
är genomfört, förlöpa ledningarna enligt modern svensk
praxis i stora drag på följande sätt. Från linjesidan
på stationens korskopplingsstativ föra kablar ned i
stationens kabelkällare. Härifrån utgå huvudkablarna,
vilka till en början i stort antal följas åt i
kabeltrum-morna. I kabelbrunnarna avgrena de till sina resp,
distrikt (ett eller flera kvarter), där de sluta i
kabel-fördélningsskåp, fig. 862, uppsatta ovan jord, vanligen
invid husens gårdsfasader. I huvudfördelningsskåpen,
Fig 861. Kabelbrnnn.
50—220535. Uppfinningarnas bok. III.
Fig. 862. Kabelfördelningsskåp.
